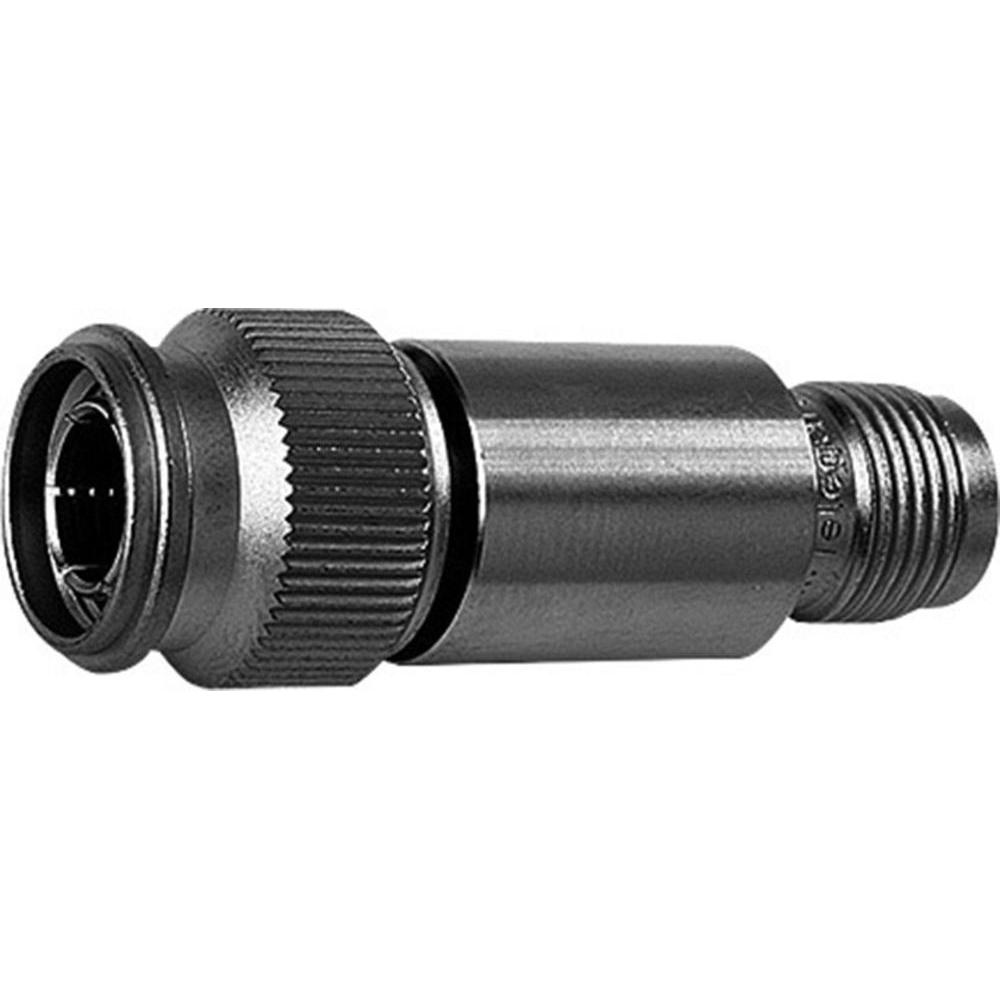

Telegartner J01016A0004 - TNC Аттенюатор
Проходное нагрузочное сопротивление TNC: 50 Ом штекер > гнездо | 2 Вт.
Разъёмы TNC широко используются среди коаксиальных соединений и обладают схожими характеристиками с разъёмами BNC. Их можно эффективно применять при частотах до 11 ГГц. Сопротивление кабельного соединения может составлять 50 или 75 Ом. Эти разъёмы подходят для эластичных и полужестких типов кабелей.
Модели разъёмов TNC выпускаются для монтажа на печатные платы, используя как технологию сквозной пайки, так и обратной опрессовки контактов. Для кабельных разъёмов TNC применяются обжим и опрессовка. Использование разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости. Разъёмы TNC представляют собой экономичное решение для высокочастотных коаксиальных соединений. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Механические характеристики | Значение |
|---|---|
| Рекомендуемый момент затяжки | 79 - 113 Н·см |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
Покрытие:
| Климатические характеристики | Значение |
|---|---|
| Эксплуатация в соответствии с IEC 60068 - 1 | -40/155/21 |
| Класс защиты | IP67 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
| Электрические характеристики | Значение |
|---|---|
| Сопротивление проводников: | внутренний проводник ≤ 10 мОм |
| внешний проводник ≤ 2.5 мОм | |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эффективное / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 500 В эффективное / 50 Гц |
| Потери на отражение |
> 32 дБ / 1 ГГц > 24 дБ / 4 ГГц > 20 дБ / 6 ГГц > 19 дБ / 8 ГГц > 15 дБ / 10 ГГц |
| Рабочая частота | < 10 ГГц |
Технические характеристики
Группа/стандарт: структура 3 дБ.
Поставляем Telegartner J01016A0004 - TNC Аттенюатор под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
