Программируемые аттенюаторы СВЧ: 4 модели, диапазон 1 МГц – 40 ГГц. Изменение ослабления вручную, цифровым кодом или напряжением.
Серия KADAMM АТПР — 4 модели в диапазоне 1 МГц – 40 ГГц, соединители 2,92 мм, SMA. Модели различаются: частоты, потери, КСВН, диапазон ослабления, шаг ослабления.
В серии KADAMM АТПР — 4 модели с рабочим диапазоном 1 МГц – 40 ГГц. Параметры каждой модели — в таблице исполнений.
Программируемый аттенюатор — законченное устройство с цифровым аттенюатором внутри и интерфейсом управления. Ослабление задают командой с компьютера или контроллера стенда, без собственной схемы управления у пользователя.
Аттенюатор снижает уровень сигнала на заданное число децибел и при этом остаётся согласованным с трактом: входной и выходной КСВН малы во всей рабочей полосе.
Ослабленная часть мощности превращается в тепло на резистивном или поглощающем элементе, поэтому допустимая мощность аттенюатора определяется его нагревом. Удобно помнить: 3 дБ — это половина мощности, 10 дБ — десятая часть, 20 дБ — сотая.
У регулируемых аттенюаторов ослабление меняют переключением звеньев, перемещением поглотителя или управляющим сигналом; кроме диапазона регулировки важны шаг и погрешность установки.
По таблице исполнений KADAMM АТПР: вносимое ослабление от 7 до 18 дБ; КСВН не более 2,2 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

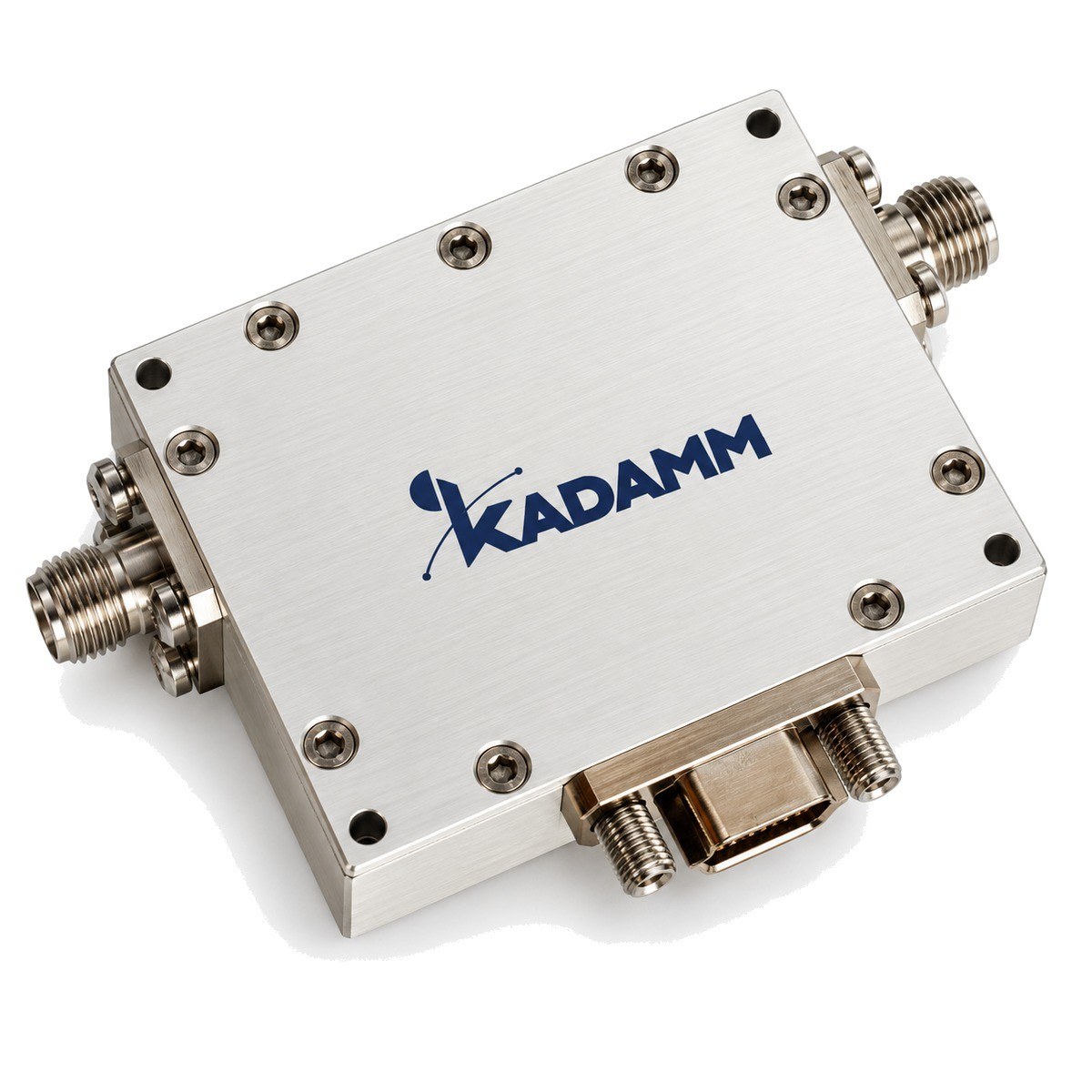

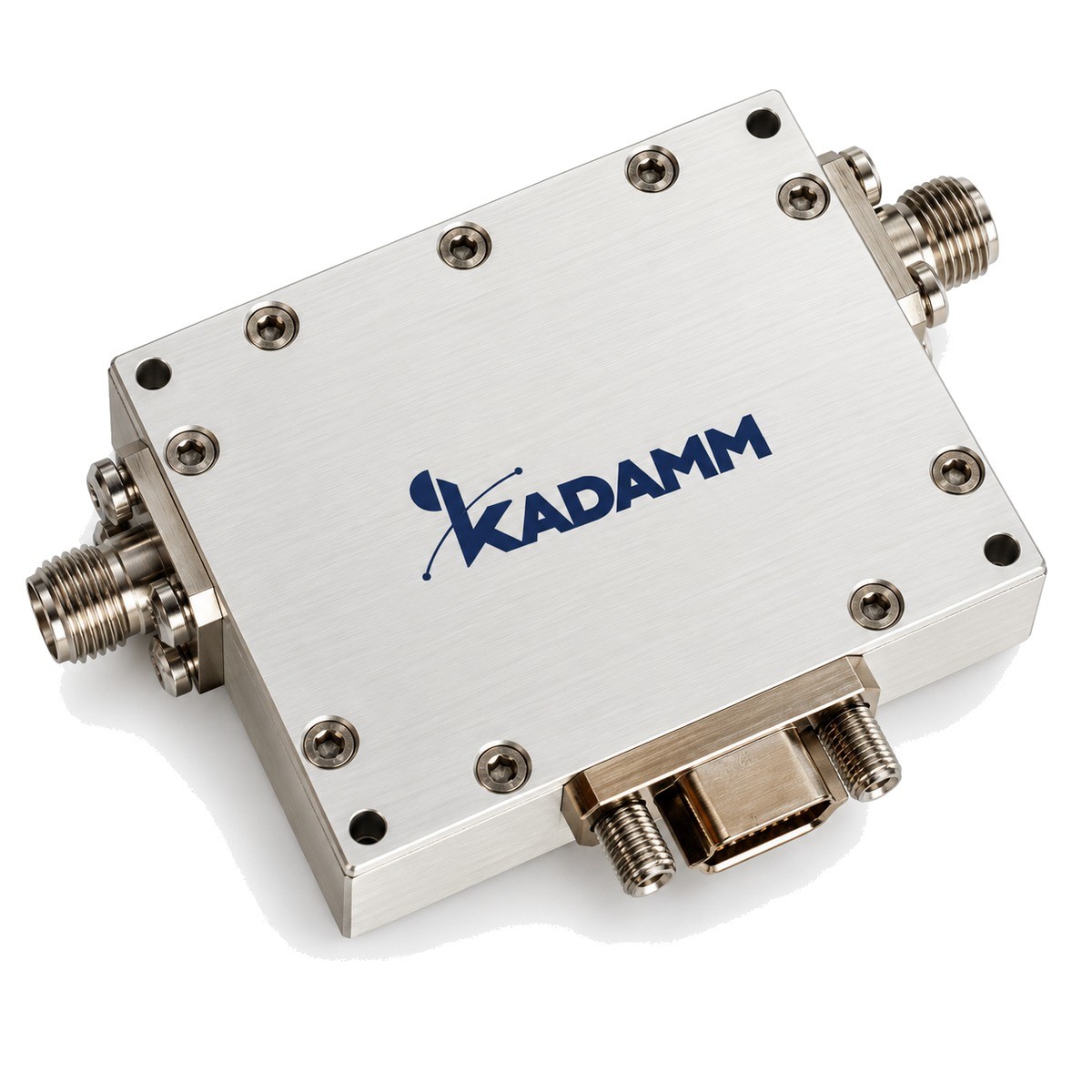

В корпусе — многоразрядный цифровой аттенюатор СВЧ, плата управления с интерфейсом и коаксиальные соединители. Интерфейс управления указан в таблице. Широкий диапазон частот и мелкий шаг делают такой аттенюатор универсальным элементом измерительного стенда.
Команда интерфейса преобразуется в код звеньев цифрового аттенюатора; звенья с двоичными номиналами суммируют ослабление. Вносимые потери в нулевом состоянии и погрешность установки нормированы для всего диапазона.
| Параметр | По серии |
|---|---|
| Моделей в серии | 4 |
| Диапазон частот серии | 1 МГц – 40 ГГц |
| Вносимые потери | 7–18 дБ |
| КСВН | 2,2 |
| Соединитель | 2,92 мм (розетка); SMA (розетка – розетка) |
| Диапазон ослабления | 0–110 дБ |
| Шаг ослабления | 0,25–0,5 дБ |
| Погрешность ослабления, ±дБ | 0,3–2 ±дБ |
| КСВН, типовое | 1,6–2 типовое |
| Входная мощность, дБм | 25–30 дБм |
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Соединитель | Диапазон ослабления, дБ | Шаг ослабления, дБ | Погрешность ослабления, ±дБ | КСВН, типовое | Входная мощность, дБм |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АТПР-1/8000-110-0,25 | 0,001–8 | 18 | 2,2 | SMA (розетка – розетка) | 0–110 | 0,25 | 0,3 + 4 % ослабления (0,1–6 ГГц); 0,3 + 6 % (6–8 ГГц, до 80 дБ); 0,3 + 10 % (6–8 ГГц, свыше 80 дБ) | 1,6 | 30 |
| KADAMM АТПР-100/40000-31,5-0,5 | 0,1–40 | 7 (тип. 6,5) | — | 2,92 мм (розетка) | 0–31,5 | 0,5 | 1,2 (0,5–15 дБ); 2 (15–31,5 дБ) | 1,6 (не более 2) | 25 (опционально до 28) |
| KADAMM АТПР-20/18000-63,75-0,25 | 0,02–18 | 8 | — | — | 0–63,75 | 0,25 | ±2dB | 2 | 25 |
| KADAMM АТПР-500/40000-63,5-0,5 | 0,5–40 | 12 | — | — | 0–63,5 | 0,5 | ±2dB | 2 | 25 |
Предельные значения: потери — не более; КСВН — не более; входная мощность — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Управление | ±3,3 В, логика «1» +1,2…+3,3 В, разъём 15 контактов — KADAMM АТПР-100/40000-31,5-0,5 |
| Рабочая температура, °C | -20–+70 — KADAMM АТПР-1/8000-110-0,25; -45–+85 — KADAMM АТПР-100/40000-31,5-0,5 |
| Время переключения, мкс, не более | 2 — KADAMM АТПР-1/8000-110-0,25 |
| Интерфейс управления | LAN (RJ45), USB (Type-C) — KADAMM АТПР-1/8000-110-0,25 |
| Напряжение питания, В (пост.) | +5 — KADAMM АТПР-1/8000-110-0,25 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Рабочий диапазон. В серии: 0,001–40 ГГц. |
| Диапазон ослабления, дБ | Наибольшее ослабление. В серии: 0–110 дБ. |
| Шаг ослабления, дБ | Наименьший шаг установки. В серии: 0,25–0,5 дБ. |
| Погрешность ослабления, ±дБ | Отклонение от заданного значения. В серии: 0,3–2 ±дБ. |
| Вносимые потери, дБ | Ослабление в нулевом состоянии. В серии: 7–18 дБ. |
| КСВН | Типовое согласование. В серии: 2,2. |
| Входная мощность, дБм | Наибольшая мощность на входе. В серии: 25–30 дБм. |
| Соединитель | Тип СВЧ-соединителей. В серии: 2,92 мм (розетка); SMA (розетка – розетка). |
Выбор внутри серии KADAMM АТПР: вносимые потери, дБ — от 7 (тип. 6,5) у KADAMM АТПР-100/40000-31,5-0,5 до 18 у KADAMM АТПР-1/8000-110-0,25; КСВН, типовое — от 1,6 (не более 2) у KADAMM АТПР-100/40000-31,5-0,5 до 2 у KADAMM АТПР-500/40000-63,5-0,5; входная мощность, дБм — от 30 у KADAMM АТПР-1/8000-110-0,25 до 25 у KADAMM АТПР-20/18000-63,75-0,25.
Аттенюатор ставят рядом с прибором, соединители затягивают ключом с нормированным моментом. Перед измерениями проверяют, что входная мощность не превышает нормы ни в одном состоянии.
Защита входов анализаторов и приёмников от перегрузки, выравнивание уровней в многоканальных трактах, развязка каскадов, имитация затухания трассы на стендах.
Комплект поставки модели серии KADAMM АТПР: аттенюатор, паспорт изделия.
Он снижает уровень до безопасного для входа и одновременно улучшает согласование: отражения от входа прибора ослабляются дважды — на пути туда и обратно.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Он имеет интерфейс управления и не требует своей схемы формирования кода.
Через интерфейс, указанный в таблице, — командами с компьютера или контроллера.
Нет, только до нормированной входной мощности.
Для точной установки уровня при измерениях чувствительности.
Серия KADAMM АТПР перекрывает 1 МГц – 40 ГГц: KADAMM АТПР-20/18000-63,75-0,25 — 0,02–18; KADAMM АТПР-500/40000-63,5-0,5 — 0,5–40; KADAMM АТПР-100/40000-31,5-0,5 — 0,1–40; KADAMM АТПР-1/8000-110-0,25 — 0,001–8.
Соединители серии KADAMM АТПР — 2,92 мм, SMA; по моделям: KADAMM АТПР-100/40000-31,5-0,5 — 2,92 мм (розетка); KADAMM АТПР-1/8000-110-0,25 — SMA (розетка – розетка).
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АТПР — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АТПР могут уточняться без уведомления.
Поставляем Программируемые аттенюаторы СВЧ KADAMM АТПР под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
