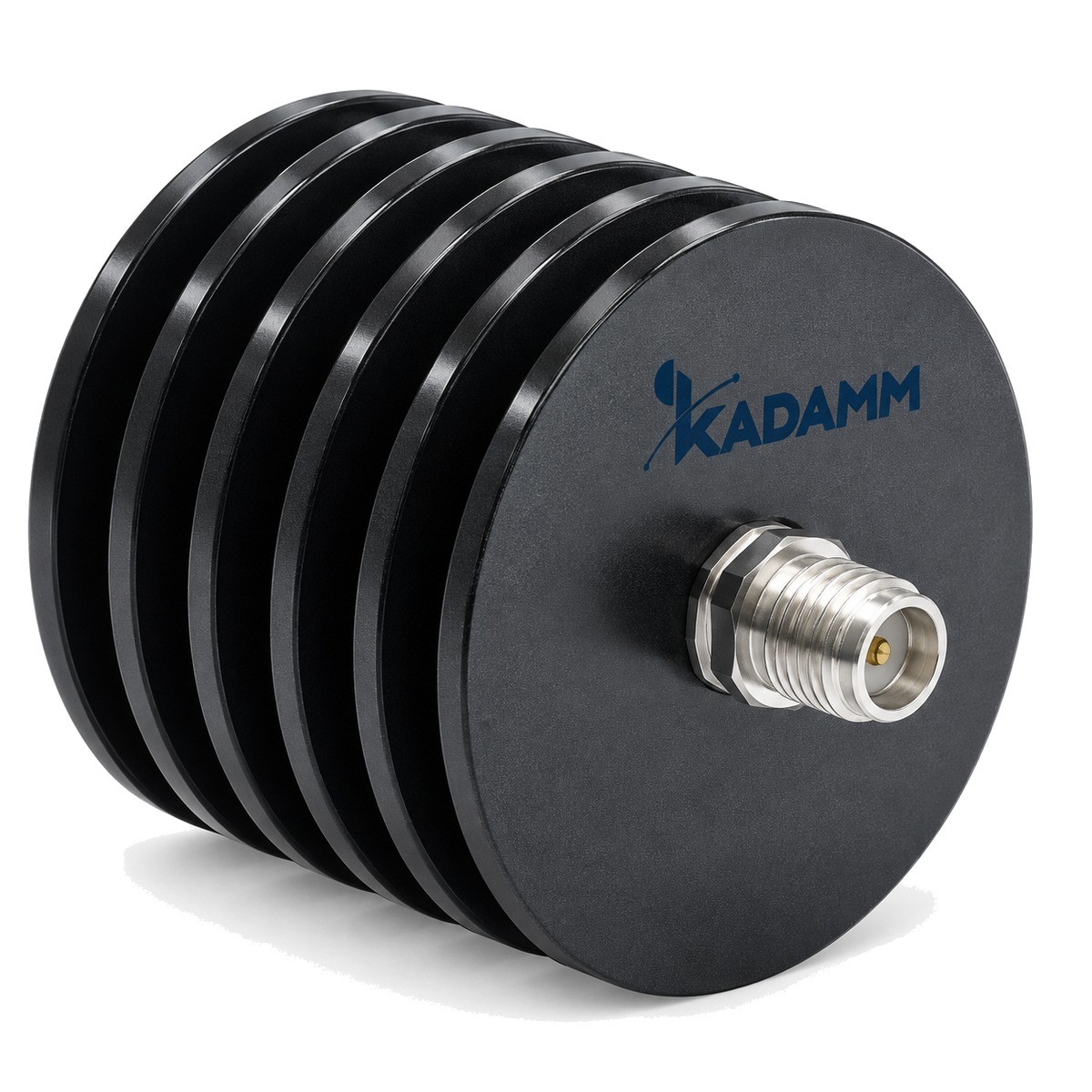

Аттенюаторы коаксиальные фиксированные 50 Ом, 10 Вт: 13 моделей, диапазон до 50 ГГц, соединители SMA, N, 1,85 мм, 2,4 мм, 2,92 мм, 3,5 мм. Ослабление сигнала на заданное значение с малым КСВН.
Аттенюатор — устройство калиброванного ослабления мощности сигнала. Его ставят, чтобы понизить уровень сигнала до допустимого для входа прибора, прямо отсчитывать ослабление в схемах сравнения и улучшить согласование: аттенюатор между источником и нагрузкой сглаживает изменения её сопротивления.
В серии KADAMM АТК 10 — 13 моделей. Номинал ослабления в артикуле обозначен буквой X и выбирается из ряда, указанного в примечании к таблице; погрешность ослабления и КСВН заданы по группам номиналов.
| Артикул | Частоты, ГГц | Средняя мощность, Вт | КСВН | Соединитель | Погрешность ослабления при 1~10 дБ, дБ | Погрешность ослабления при 11~20 дБ, дБ | Погрешность ослабления при 21~30 дБ, дБ | Погрешность ослабления при 31~40 дБ, дБ |
|---|---|---|---|---|---|---|---|---|
| KADAMM АТК-12,4-10-X-N | DC–12,4 | 10 | 1,35 | N | 0,6 | 0,7 | 0,8 | 0,9 |
| KADAMM АТК-12,4-10-X-SMA | DC–12,4 | 10 | 1,35 | SMA | 0,6 | 0,7 | 0,8 | 0,9 |
| KADAMM АТК-18-10-X-N | DC–18 | 10 | 1,45 | N | 0,8 | 0,9 | 1,0 | 1,2 |
| KADAMM АТК-18-10-X-SMA | DC–18 | 10 | 1,45 | SMA | 0,8 | 0,9 | 1,0 | 1,2 |
| KADAMM АТК-26,5-10-X-3,5 | DC–26,5 | 10 | 1,25 | 3,5 мм | -1,0/+1,0 | — | — | — |
| KADAMM АТК-26,5-10-X-SMA | DC–26,5 | 10 | 1,35 | SMA | -1,0/+1,0 | -1,1/+1,1 | -1,2/+1,2 | -1,3/+1,3 |
| KADAMM АТК-4-10-X-N | DC–4 | 10 | 1,20 | N | 0,4 | 0,5 | 0,6 | 0,7 |
| KADAMM АТК-4-10-X-SMA | DC–4 | 10 | 1,20 | SMA | 0,4 | 0,5 | 0,6 | 0,7 |
| KADAMM АТК-40-10-X-2,92 | DC–40 | 10 | — | 2,92 мм | -0,7/+1,0 | — | — | — |
| KADAMM АТК-50-10-X-2,4 | DC–50 | 10 | 1,4 | 2,4 мм | -1,5/+2,0 | — | — | — |
| KADAMM АТК-67-10-20-1,85 | — | — | — | 1,85 мм | — | — | — | — |
| KADAMM АТК-8-10-X-N | DC–8 | 10 | 1,25 | N | 0,5 | 0,6 | 0,8 | 0,8 |
| KADAMM АТК-8-10-X-SMA | DC–8 | 10 | 1,25 | SMA | 0,5 | 0,6 | 0,8 | 0,8 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
X в артикуле — номинал ослабления, дБ. 1–30 дБ габариты: Ø31,8×39,6 мм; 40 дБ: Ø38×47,6 мм. Рабочая температура: -55–+85°C. Линейное снижение мощности до 0,5 Вт при 125 °C. Импульсная мощность при 1–30 дБ: 100 Вт (длительность импульса 5 мкс, коэффициент заполнения 5 %); Импульсная мощность при 40 дБ: 200 Вт (длительность импульса 5 мкс, коэффициент заполнения 1,25 %).
X в артикуле — номинал ослабления, дБ. габариты: Ø15,8×47,5 мм. Рабочая температура: -55–+85°C. Линейное снижение мощности до 0,5 Вт при 120 °C. Импульсная мощность: 500 Вт (длительность импульса 5 мкс, коэффициент заполнения 1 %).
X в артикуле — номинал ослабления, дБ. габариты: Ø15,8×47,5 мм. Рабочая температура: -55–+125°C. Линейное снижение мощности до 0,5 Вт при 120 °C. Импульсная мощность: 500 Вт (длительность импульса 5 мкс, коэффициент заполнения 1 %).
Выберите диапазон частот и допустимую среднюю мощность с запасом, затем номинал ослабления и соединители. Если аттенюатор ставится на выход усилителя, считайте рассеиваемую мощность по реальному уровню сигнала, а не по номиналу.
X — номинал ослабления в децибелах. Допустимые номиналы перечислены в примечании к таблице исполнений; называйте артикул с нужным номиналом.
Средняя мощность в таблице указана при 25 °C. При повышенной температуре она снижается линейно — значение при предельной температуре дано в примечании.
Для мощных аттенюаторов вход определён конструкцией: подавайте мощность на вход, обозначенный в артикуле.
Производитель — КАДАММ (KADAMM). Термины параметров — по ГОСТ 23221-78 и ГОСТ 20265-83. Характеристики могут быть изменены без уведомления.
Промышленное оборудование Аттенюаторы коаксиальные фиксированные 50 Ом, 10 Вт KADAMM АТК 10 от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
