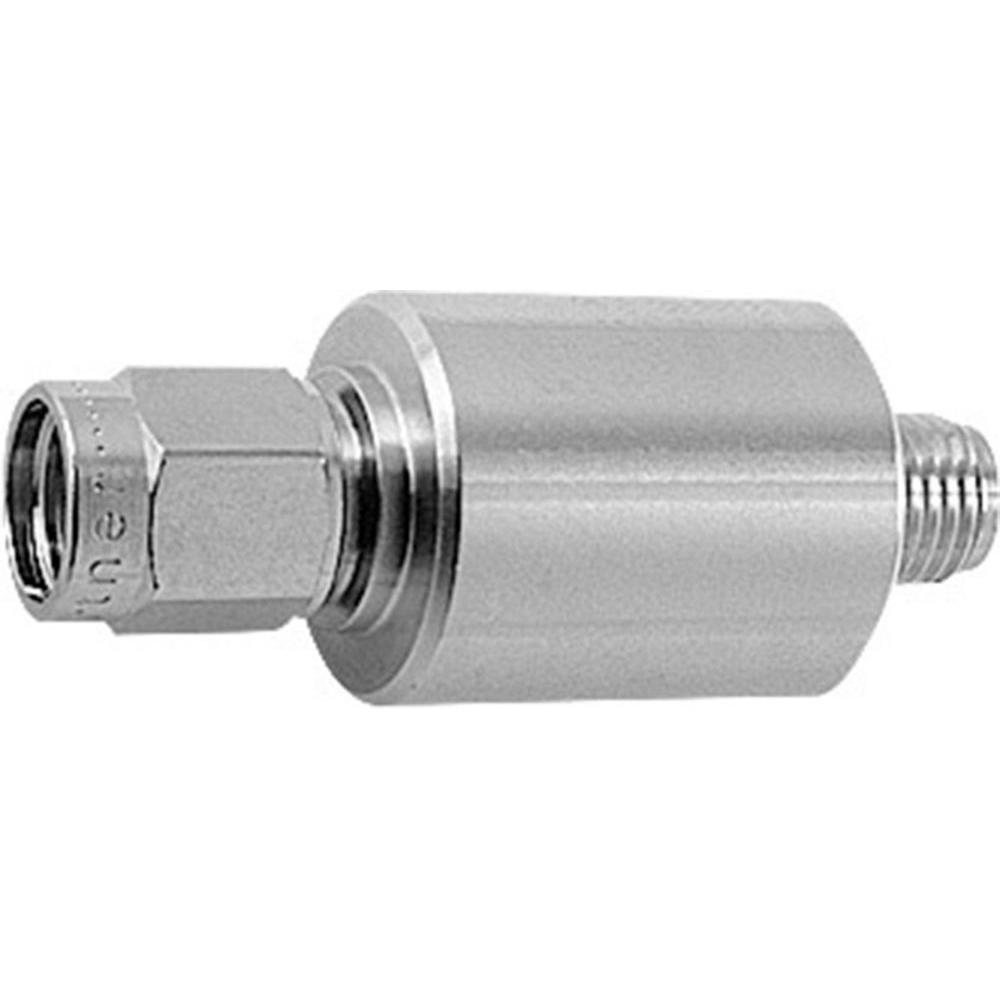

Проходное нагрузочное сопротивление: R-SMA · 50 Ом | Корпус: штекер / центральный контакт: гнездо > корпус: гнездо / центральный контакт: штекер | Мощность: 2 Вт.
Термин «разъемы обратной полярности» используется, когда стандартный кабельный штекер имеет пин-гнездо вместо пина-штекера и наоборот. Разъёмы обратной полярности распространены в оборудовании и сетях WLAN и используются с тремя различными сериями разъемов:
Соединение торцевого уплотнения для разъёмов R-SMA и R-TNC между штекером и гнездом соответствует стандарту IP68, а серия R-BNC соответствует IP54.
| Число коммутаций | ≥ 500 |
| Рекомендуемый момент затяжки | 79 - 113 Н·см |
Материалы:
Покрытие:
| Эксплуатация в соответствии с | IEC 60068 - 1 55/155/56 |
| Класс защиты | IP67 | IEC 60529 |
| Температурный режим | -40 .. +100 °C |
| Соответствие RoHS | 2011/65/EU |
| Сопротивление проводников: | внутренний проводник: ≤ 3 мОм |
| внешний проводник: ≤ 2 мОм | |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.0 кВ эффективно / 50 Гц |
| Рабочее напряжение | ≤ 335 В эффективно / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочая частота | 0 - 6 ГГц |
| Группа/стандарт | 6 ГГц | 27 дБ / 4 ГГц, 23 дБ / 6 ГГц |
| Структура | 6 дБ |
| Вес | 18.5 г |
Поставляем Telegartner J01156R0021 - R-SMA Аттенюатор под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
