Высокомощная согласованная нагрузка 50 Ом на разъёме N (вилка). Диапазон рабочих частот DC–6 ГГц, номинальная мощность 250 Вт. Корпус из латуни с никелевым покрытием, алюминиевый радиатор для отвода тепла. Применяется для контроля передатчиков и калибровки трактов.

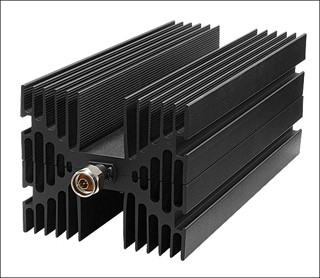

N-611T-250WQ — пассивная согласованная нагрузка на 250 Вт средней мощности, рассчитанная на широкий диапазон от постоянного тока до 6 ГГц. Конструктивно — резистивный элемент в герметичном корпусе из латуни с никелевым покрытием, посаженный на массивный алюминиевый радиатор для рассеивания тепла. На входе — разъём N-вилка (папа). Применение — контроль и испытание передатчиков (имитация антенны), калибровка измерительной техники, рассеивание мощности при ремонте и наладке.
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Диапазон рабочих частот | DC – 6 ГГц |
| КСВн (max) | 1,25 : 1 |
| Номинальная мощность | 250 Вт |
| Механика и конструктив | |
|---|---|
| Тип коннектора | N — вилка (папа) |
| Материал корпуса | Латунь, покрытие никель |
| Радиатор | Алюминиевый |
| Габариты Д×В×Ш | 212 × 85 × 86 мм |
| Вес | 2,2 кг |
| Диапазон рабочих температур | −55 – +125 °C |
Линейка N-611T покрывает мощности от 1 до 250 Вт. Выбор — от средней мощности передатчика или от тока, который надо рассеять при испытаниях.
| Параметр | N-611T-250WQ ◀ | N-611T-50WQ | N-611T-5WQ | N-611T-2WQ | S-611T (SMA) |
|---|---|---|---|---|---|
| Мощность | 250 Вт | 50 Вт | 5 Вт | 2 Вт | 1 Вт |
| Разъём | N (m) | N (m) | N (m) | N (m) | SMA (m) |
| Диапазон | DC–6 ГГц | DC–6 ГГц | DC–6 ГГц | DC–6 ГГц | DC–18 ГГц |
| КСВн (max) | 1,25 | 1,20 | 1,20 | 1,15 | 1,20 |
| Радиатор | Большой Al | Средний Al | Малый | Без радиатора | Без радиатора |
| Применение | Передатчики | Передатчики средней мощности | Измер. техника | Лаб. оборудование | СВЧ-стенды |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ | Смотреть→ |
Согласованная нагрузка обычно используется вместе с разъёмами N-серии, аттенюаторами и грозоразрядниками. Ниже — типовая обвязка.
Купить Radiolab N-611T-250WQ
Доставка по всей России · Заводская гарантия · Русскоязычная техподдержка
Характеристики:
Поставляем Нагрузка Radiolab N-611T-250WQ (Радиолаб) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
