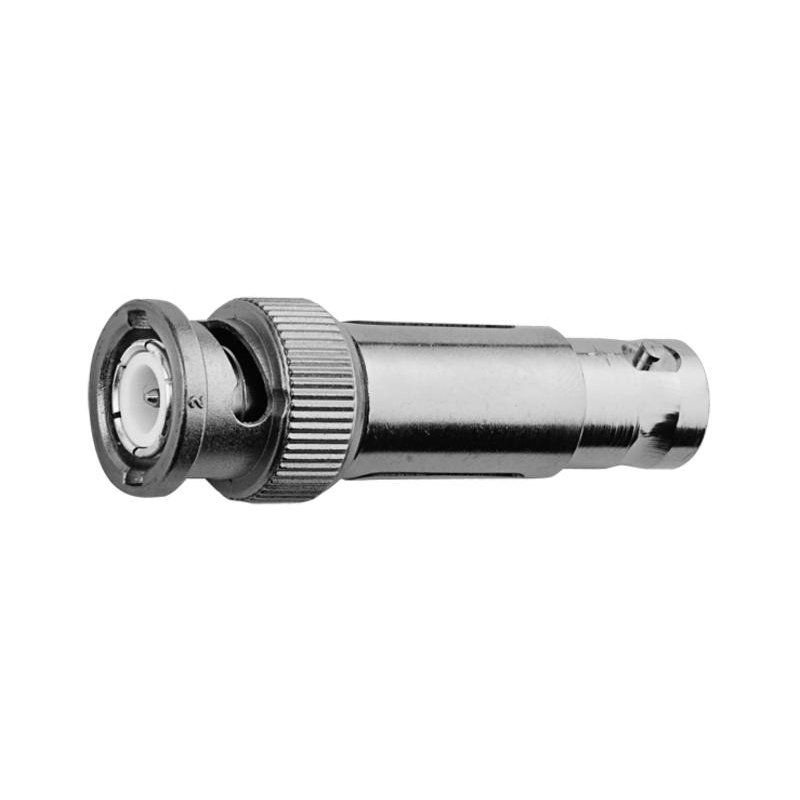

Проходное нагрузочное сопротивление BNC · 50 Ом штекер > гнездо | 2.0 Вт. Аттенюаторы BNC 50 /75 Ом традиционно применяются для коммутации цифровых и аналоговых видеосигналов. Байонетный способ фиксации соединения моделей BNC позволяет использовать их в тракте сигналов с частотой до 4 ГГц. Правильно установленный адаптер в подключенном состоянии обеспечивает класс защиты IP54, что является стандартным для данного типа соединений.
| Параметр | Значение |
|---|---|
| Число коммутаций | ≥ 500 |
| Материалы |
Центральный контакт: медный сплав Внешний проводник: латунь | CuZn39Pb3 Стальные металлические детали: медный сплав Изолятор: PTFE Уплотнительное кольцо: силиконовая резина |
| Покрытие |
Центральный контакт: золото поверх никеля | Cu1Ni2Au0.8 Внешний проводник: белая бронза | CuSnZn3 Стальные металлические детали: никель | Cu2Ni5 |
| Параметр | Значение |
|---|---|
| Класс защиты | IP67 (IEC 60529) |
| Температурный режим | -40 .. +100 °С |
| Соответствие RoHS | 2011/65/EU |
| Параметр | Значение |
|---|---|
| Сопротивление проводников |
Внутренний проводник: ≤ 20 мОм Внешний проводник: ≤ 5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эфф. /50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 500 В эфф. /50 Гц |
| Рабочая частота | 0 – 1.5 ГГц |
| Параметр | Значение |
|---|---|
| Группа/стандарт | ослабление - 10 дБ |
| Структура | макс. 2 Вт | потери на отражение: 21 дБ /4 ГГц, 18 дБ /6 ГГц |
| Вес | 25 г |
Поставляем Telegartner J01006A0024 - BNC Аттенюатор под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
