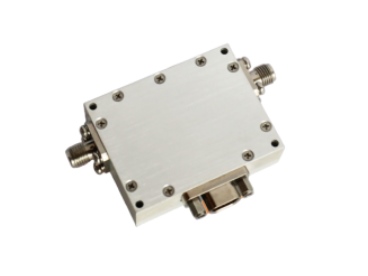

Qualwave предлагает широкий ассортимент широкополосных и высокодинамических цифровых управляемых аттенюаторов, которые обеспечивают высокий динамический диапазон на частотах до 40 ГГц.
Шаг настройки составляет 0,25 дБ, а диапазон ослабления может достигать 100 дБ и более. Наши аттенюаторы с цифровым управлением находят широкое применение в различных сферах.
| Модель | Частота | Диапазон ослабления | Шаг | Точность | Вносимые потери | КСВН | Время переключения | Мощность | Время* |
|---|---|---|---|---|---|---|---|---|---|
| QDA-0-6000-30-1 | DC~6 ГГц | 1~30 дБ | 1 дБ, мин. | 3~5% | 2 дБ, макс. | 1.5 | - | 0.1 Вт, макс. | 3~6 |
| QDA-0-18000-110-10 | DC~18 ГГц | 0~110 дБ | 10 дБ, мин. | 4.5 дБ | 0.6+0.09/GHz | 1.75 | - | 1 Вт, макс. | 3~6 |
| QDA-0.1-5000-110-1 | 0.0001~5 ГГц | 0~110 дБ | 1 дБ, мин. | 3 дБ | 8 дБ | 2.5 | 500 | 1 Вт, макс. | 3~6 |
| QDA-1-4000 | 0.001~4 ГГц | 0~60 дБ | 0.25 дБ | 3% | 5 дБ | 1.8 | 200 | 0.5 Вт, макс. | 3~6 |
| QDA-10-13000-40-10 | 0.01~13 ГГц | 0~40 дБ | 10 дБ, мин. | 3% | 7 дБ | 1.5 | 100 | 5 Вт, макс. | 3~6 |
*Время выполнения заказа (недели).
Поставляем Qualwave Аттенюаторы с цифровым управлением под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
