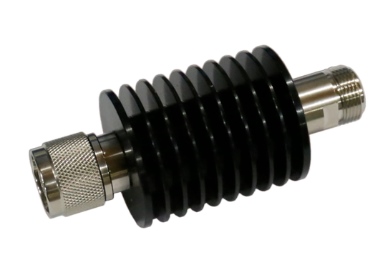

Qualwave предлагает широкий ассортимент высокоточных и мощных коаксиальных стационарных аттенюаторов, которые охватывают диапазон частот от постоянного тока до 67 ГГц.
Средняя потребляемая мощность достигает 2000 Вт. Эти аттенюаторы находят применение в различных областях, где требуется снижение мощности.
Особенности:
Области применения:
| ДЕТАЛЬ | ЧАСТОТА | МОЩНОСТЬ | ОСЛАБЛЕНИЕ | ТОЧНОСТЬ | КСВН | СОЕДИНИТЕЛИ | ВРЕМЯ* |
|---|---|---|---|---|---|---|---|
| QFA6702 | DC~67 ГГц | 2 Вт | 1~10, 20, 30 дБ | -1.5/+1.5 дБ | 1.35 | 1.85mm | 2~4 |
| QFA6705 | DC~67 ГГц | 5 Вт | 1~10, 20, 30 дБ | -1.5/+2.0 дБ | 1.4 | 1.85mm | 2~4 |
| QFA6710 | DC~67 ГГц | 10 Вт | 20 дБ | -1.5/+2.0 дБ | 1.45 | 1.85mm | 2~4 |
| QFA5002 | DC~50 ГГц | 2 Вт | 0~10, 12, 15, 20, 30, 40, 50 дБ | ±1.5 дБ | 1.45 | 2.4mm | 1~2 |
| QFA5005 | DC~50 ГГц | 5 Вт | 1~10, 20, 30 дБ | -1.0/+1.2 дБ | 1.3 | 2.4mm | 1~2 |
| QFA5010 | DC~50 ГГц | 10 Вт | 1~10, 20, 30 дБ | -1.5/+2.0 дБ | 1.4 | 2.4mm | 1~2 |
| QFA4002 | DC~40 ГГц | 2 Вт | 0~15, 20, 25, 30, 40, 50 дБ | -1.0/+2.0 дБ | 1.45 | 2.92mm, SMP, SSMP, SSMA | 1~2 |
| QFA4005 | DC~40 ГГц | 5 Вт | 1~10, 20, 30, 40 дБ | -1.0/+2.0 дБ | 1.4 | 2.92mm | 1~2 |
| QFA4010 | DC~40 ГГц | 10 Вт | 1~10, 20, 30, 40 дБ | -1.0/+2.0 дБ | 1.4 | 2.92mm | 1~2 |
*Время выполнения заказа (недели)
Поставляем Qualwave Стационарные аттенюаторы под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
