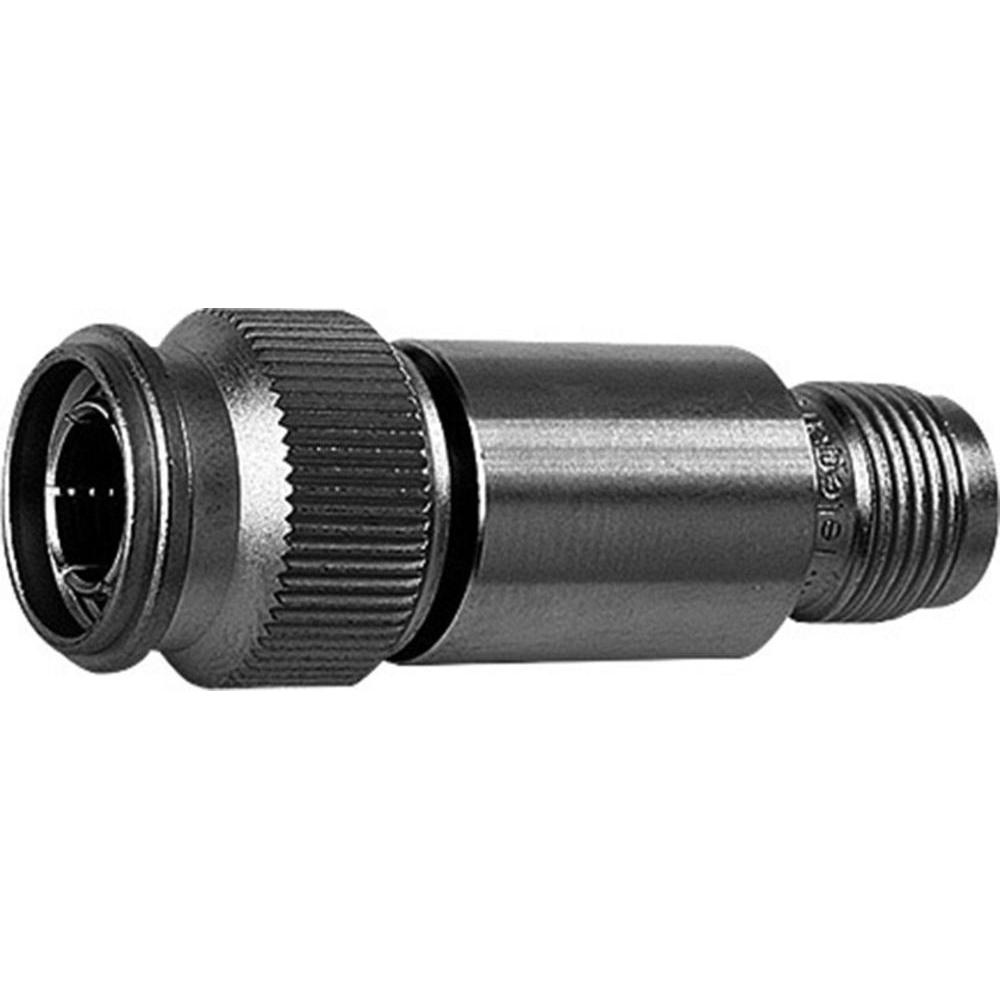

Проходное нагрузочное сопротивление TNC · 50 Ом штекер > гнездо | 2 Вт. Среди коаксиальных разъёмов широко распространены разъёмы TNC. Схожие с BNC, разъёмы при этом могут быть использованы при частоте до 11 ГГц. Сопротивление кабельного соединения данного вида разъемов - 50 или 75 Ом. TNC подходят для эластичных и полужестких типов кабеля.
Модели разъёмов TNC выпускаются для монтажа на печатные платы, используя как технологию сквозной пайки, так и обратной опрессовки контактов. Для монтажа кабельных разъёмов TNC используются обжим и опрессовка. Использование разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости. Разъёмы TNC являются экономичным решением для высокочастотных коаксиальных соединений. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 79 - 113 Н·см |
| Коммутационная износостойкость | ≥ 500 |
| Часть | Материал |
|---|---|
| Центральный контакт | Медный сплав |
| Внешний проводник | Латунь | CuZn39Pb3 |
| Изолятор | Политетрафторэтилен | PTFE |
| Уплотнение | Силиконовая резина |
| Часть | Покрытие |
|---|---|
| Центральный контакт | Золото поверх никеля | Cu2Ni2Au0.8 |
| Внешний проводник | Белая бронза | CuSNZn3 |
| Стальные металлические детали | Никель | Cu2Ni5 / сплав NiP4Au0.1 |
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии c IEC 60068 - 1 | -40/155/21 |
| Класс защиты | IP67 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | Внутренний проводник ≤ 10 мОм, Внешний проводник ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 500 В эффект. / 50 Гц |
| Потери на отражение | > 32 дБ / 1 ГГц, > 24 дБ / 4 ГГц, > 20 дБ / 6 ГГц, > 19 дБ / 8 ГГц, > 15 дБ / 10 ГГц |
| Рабочая частота | < 10 ГГц |
Группа/стандарт: структура 10 дБ.
Поставляем Telegartner J01016A0006 - TNC Аттенюатор под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
