TELEGÄRTNER · Серия J01006

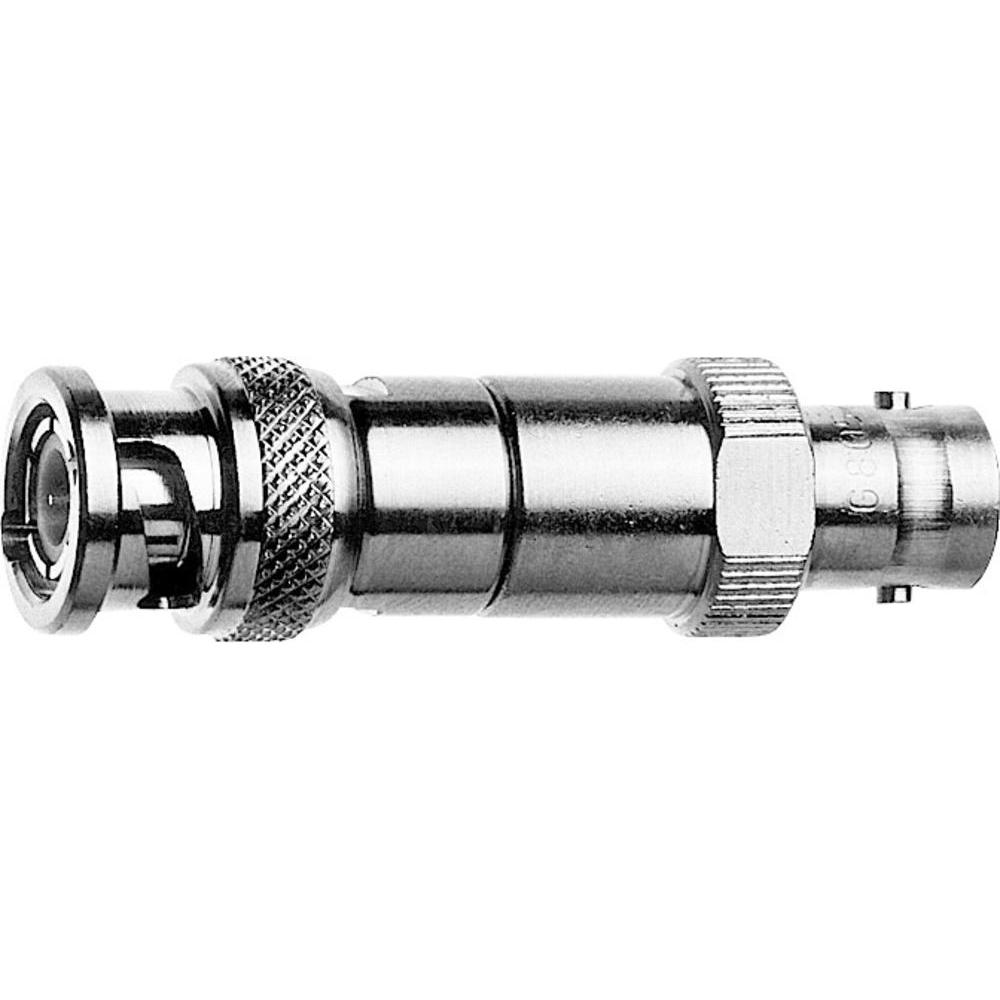

Telegärtner J01006A0834 — BNC аттенюатор 6 dB, 50 Ом, 2 GHz
BNC аттенюатор 50 Ом производства Telegärtner (Германия). Ослабление 6 dB, рабочий диапазон до 0–2 GHz. Монтаж в разрыв линии (штекер-розетка). Применяется для согласования уровней сигнала в измерительной технике. RoHS-совместим.
BNC аттенюатор 6 dB 50 Ом
50 Ω · 0–2 GHz
Made in Germany
О модели
J01006A0834 — BNC аттенюатор 6 dB, 50 Ом, 2 GHz производства Telegärtner Karl Gärtner GmbH (Штайненбронн, Германия). Импеданс 50 Ω, гарантированный рабочий диапазон до 0–2 GHz. Соответствует международному стандарту интерфейса IEC 61169-8 — механически и электрически совместим с любыми разъёмами стандарта от других производителей. Корпус из латуни с гальваническим покрытием, изолятор PTFE, RoHS-совместим (2011/65/EU).
Точно калиброванный аттенюатор без регулировки и активных компонентов. Включается в разрыв BNC-линии за секунды.
Ключевые преимущества
ВЧ-параметры по OEM-датшиту
Импеданс 50 Ω, полоса 0–2 GHz. Возвратные потери >20 dB/1 GHz; >15 dB/2 GHz.
Фиксированное ослабление 6 dB
Точно калиброванный аттенюатор для согласования уровней сигнала. Не требует настройки, без активных компонентов — не вносит шума.
Диапазон до 0–2 GHz
Широкополосный аттенюатор: подходит для GSM/LTE/WiFi частот и широкополосных измерительных задач.
BNC m-f, включается в разрыв линии
Штекер с одной стороны, розетка с другой. Вставляется в разрыв кабеля без переходников. Цельнометаллический корпус.
Соответствие RoHS
Полное соответствие директиве 2011/65/EU. Без свинца в покрытии контактов, без кадмия, ртути, шестивалентного хрома.
Производство Германия
Изготовление и контроль качества на головном заводе Telegärtner Karl Gärtner GmbH в Steinenbronn. Происхождение DE.
Официальный OEM-датшит
Полный пакет техдокументации производителя. ВЧ-параметры подтверждены OEM-измерениями.
Что означают стандарты защиты
IEC 61169-8
Международный стандарт интерфейса BNC-разъёмов. Гарантирует механическую и электрическую совместимость с любыми BNC-разъёмами стандарта (Amphenol, Rosenberger, Huber+Suhner, отечественные производители).
RoHS 2011/65/EU
Соответствие европейской директиве об ограничении вредных веществ. Без свинца в покрытии контактов, без кадмия, ртути, шестивалентного хрома.
Технические характеристики
| Электрические характеристики |
|---|
| Импеданс | 50 Ω |
| Рабочая полоса частот | 0–2 GHz |
| Возвратные потери (return loss) | >20 dB/1 GHz; >15 dB/2 GHz |
| Рабочая мощность | 0.5 W |
| Механические характеристики |
|---|
| Тип/исполнение | аттенюатор |
| Конфигурация контактов | штекер-розетка (m-f) |
| Стандарт интерфейса | IEC 61169-8 |
| Условия эксплуатации и сертификация |
|---|
| RoHS-совместимость | ДА (2011/65/EU) |
| Происхождение | Германия (Made in DE) |
| Производитель | Telegärtner Karl Gärtner GmbH, Steinenbronn |
Сравнение с похожими моделями
Артикул J01006A0834 принадлежит к серии J01006 разъёмов и аксессуаров Telegärtner. Ниже — сравнение с близкими артикулами из той же серии, имеющимися в наличии.
| Параметр | J01006A0834 ◀ | J01006A0023 | J01006A0001 | J01006A0013 |
|---|
| Тип | аттенюатор | аттенюатор | нагрузочное сопротивление | нагрузочное сопротивление |
| Импеданс | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| Полоса | 0–2 GHz | 0–6 ГГц | 0–500 MHz | 0–500 MHz |
| Конфигурация | штекер-розетка (m-f) | штекер-розетка (m-f) | штекер (m) | штекер (m) |
| Цена, ₽ | 3 081 | 11 | 884 | 3 458 |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
Области применения
Антенно-фидерные тракты БС
Базовые станции сотовой связи, антенны GSM/UMTS/LTE/5G, фидерные линии.
Профессиональная радиосвязь
Радиорелейные линии, военная и гражданская радиосвязь, репитеры.
Системы безопасности
Беспроводная сигнализация, охранные радиосистемы, антенны контроля доступа.
Измерительная техника
Анализаторы спектра, ВЧ-генераторы, тестеры антенн.
WiFi и беспроводные сети
Антенны WiFi 2.4/5/6 ГГц, точки доступа корпоративного класса.
ВЧ и СВЧ научные исследования
Лабораторное оборудование, измерительные стенды СВЧ-диапазона.
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
Сертификат происхождения
Документ Made in Germany выдаётся на отгружаемую партию по запросу.
Поставка партиями любого объёма
Возможна отгрузка как штучно, так и большими партиями — по индивидуальному запросу.
Сборочная инструкция
Документ Telegärtner Montageanleitung (assembly instruction). Высылается по запросу с заказом.
Сертификация
RoHS 2011/65/EU
IEC 61169-8
Made in Germany
ISO9001
Частые вопросы
Это оригинальный товар Telegärtner Karl Gärtner GmbH?Да. Артикул J01006A0834 производится в Германии (Steinenbronn). Поставляется в фирменной упаковке Telegärtner. Сертификат происхождения — по запросу.
Чем BNC нагрузка отличается от BNC аттенюатора?Нагрузка (termination) — поглощает сигнал целиком, согласует открытый порт. Аттенюатор — ослабляет сигнал на фиксированную величину (6/10/20 дБ), пропуская его дальше. Нагрузка — тупик, аттенюатор — проходное устройство.
Когда нужен аттенюатор 6 dB?Аттенюатор 6 dB применяется когда уровень сигнала источника слишком высок для входа приёмника или измерительного прибора. Снижает уровень на 6 dB без отражений и без изменения формы сигнала.
Какие кабели подходят для J01006A0834?Кабельная группа ? по классификации Telegärtner: . Для других кабелей нужен другой артикул из серии J01000-J01001.
Почему центральный контакт паяется, а не обжимается?Стандарт Telegärtner: пайка даёт более надёжный электрический контакт с минимальным переходным сопротивлением (<20 мΩ), чем обжим на жилы малого диаметра. Внешний контакт обжимается через инсерт N0100х — это стандарт для оплётки.
Совместим ли разъём с BNC-разъёмами других производителей?Да. Интерфейс соответствует IEC 61169-8 — международному стандарту BNC. Совместим с любыми BNC-разъёмами стандарта (Amphenol, Rosenberger, Huber+Suhner, отечественные производители).
Можно ли заказать большую партию или штучно?Да, отгружаем и штучно, и партиями любого объёма. Большие партии — по индивидуальному запросу: запросите КП через форму на сайте или по телефону 8-800-505-92-60. Срок поставки уточняется при размещении заказа.
Гарантии и сервис
Гарантия
1 год от производителя
При отсутствии механических повреждений. Telegärtner Karl Gärtner GmbH несёт гарантию в соответствии с европейским законодательством.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
