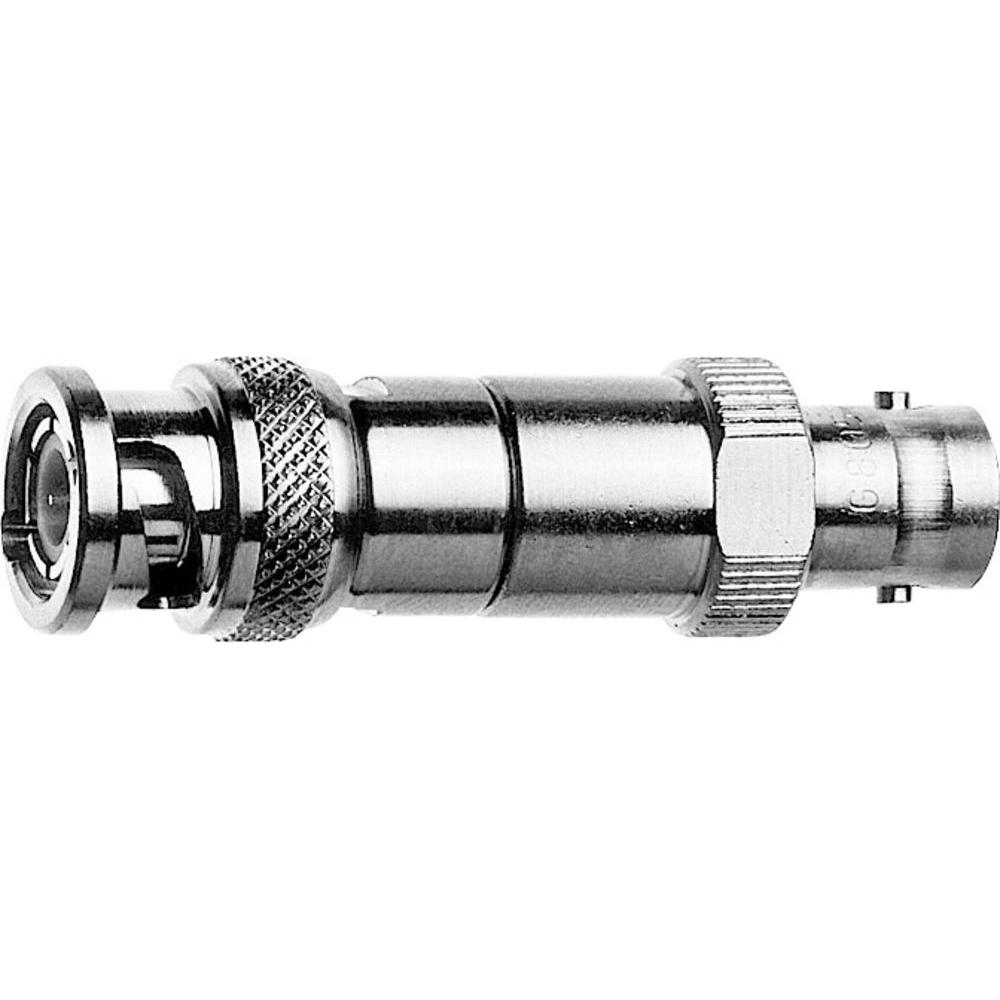

BNC аттенюатор 50 Ом производства Telegärtner (Германия). Ослабление 20 dB, рабочий диапазон до 0–2 GHz. Монтаж в разрыв линии (штекер-розетка). Применяется для согласования уровней сигнала в измерительной технике. RoHS-совместим.
J01006A0836 — BNC аттенюатор 20 dB, 50 Ом, 2 GHz производства Telegärtner Karl Gärtner GmbH (Штайненбронн, Германия). Импеданс 50 Ω, гарантированный рабочий диапазон до 0–2 GHz. Соответствует международному стандарту интерфейса IEC 61169-8 — механически и электрически совместим с любыми разъёмами стандарта от других производителей. Корпус из латуни с гальваническим покрытием, изолятор PTFE, RoHS-совместим (2011/65/EU).
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ω |
| Рабочая полоса частот | 0–2 GHz |
| Возвратные потери (return loss) | >20 dB/1 GHz; >15 dB/2 GHz |
| Рабочая мощность | 0.5 W |
| Механические характеристики | |
|---|---|
| Тип/исполнение | аттенюатор |
| Конфигурация контактов | штекер-розетка (m-f) |
| Стандарт интерфейса | IEC 61169-8 |
| Условия эксплуатации и сертификация | |
|---|---|
| RoHS-совместимость | ДА (2011/65/EU) |
| Происхождение | Германия (Made in DE) |
| Производитель | Telegärtner Karl Gärtner GmbH, Steinenbronn |
Артикул J01006A0836 принадлежит к серии J01006 разъёмов и аксессуаров Telegärtner. Ниже — сравнение с близкими артикулами из той же серии, имеющимися в наличии.
| Параметр | J01006A0836 ◀ | J01006A0023 | J01006A0001 | J01006A0013 |
|---|---|---|---|---|
| Тип | аттенюатор | аттенюатор | нагрузочное сопротивление | нагрузочное сопротивление |
| Импеданс | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| Полоса | 0–2 GHz | 0–6 ГГц | 0–500 MHz | 0–500 MHz |
| Конфигурация | штекер-розетка (m-f) | штекер-розетка (m-f) | штекер (m) | штекер (m) |
| Цена, ₽ | 1 765 | 11 | 884 | 3 458 |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
Стоимость и сроки изготовления опций — по запросу у менеджера.
Гарантия
1 год от производителя
При отсутствии механических повреждений. Telegärtner Karl Gärtner GmbH несёт гарантию в соответствии с европейским законодательством.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Telegärtner J01006A0836
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Поставляем Telegartner J01006A0836 - BNC Аттенюатор под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
