Аттенюаторы коаксиальные фиксированные 50 Ом, 20 Вт KADAMM АТК-20

Серия KADAMM АТК-20 — 11 моделей в диапазоне до 40 ГГц, соединители SMA, N, 2,92 мм. Модели различаются: частоты, КСВН, погрешность ослабления при 1~10 дБ, погрешность ослабления при 11~20 дБ, погрешность ослабления при 21~30 дБ.

В серии KADAMM АТК-20 — 11 моделей. Номинал ослабления в артикуле обозначен буквой X и выбирается из ряда, указанного в примечании к таблице; погрешность ослабления и КСВН заданы по группам номиналов.

Аттенюатор снижает уровень сигнала на заданное число децибел и при этом остаётся согласованным с трактом: входной и выходной КСВН малы во всей рабочей полосе.

Ослабленная часть мощности превращается в тепло на резистивном или поглощающем элементе, поэтому допустимая мощность аттенюатора определяется его нагревом. Удобно помнить: 3 дБ — это половина мощности, 10 дБ — десятая часть, 20 дБ — сотая.

По таблице исполнений KADAMM АТК-20: КСВН от 1,2 до 1,45 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

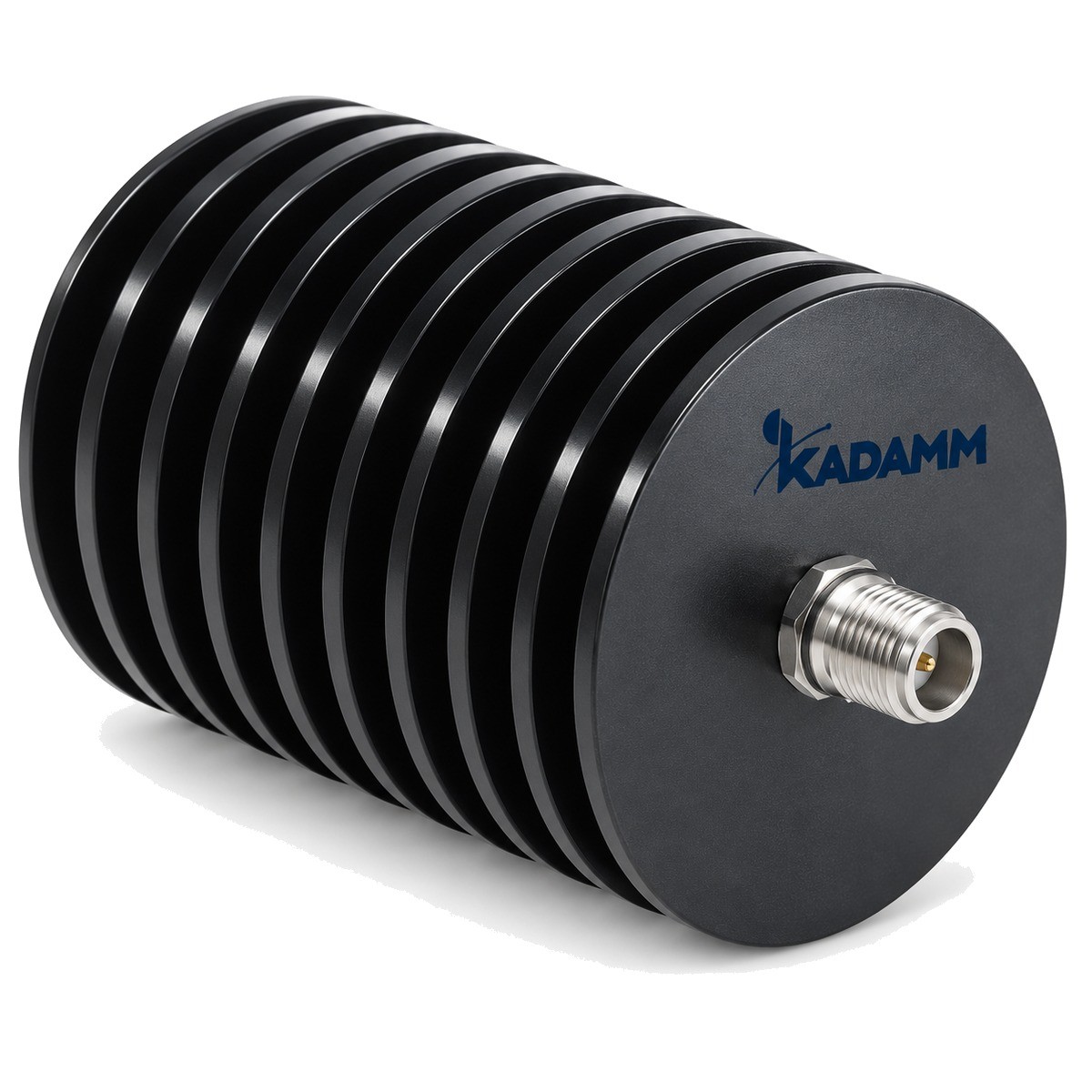

Аттенюаторы с корпусом-радиатором увеличенного диаметра. В этой серии корпус аттенюатора впервые работает как полноценный радиатор: диаметр заметно больше, чем у цилиндрических моделей меньших классов, и поверхность теплоотдачи развита. Аттенюатор становится ощутимо тяжелее, и кабели по обе стороны лучше разгружать — подвешивать его на одних соединителях не следует. Модели с наибольшими номиналами ослабления выполнены в удлинённом корпусе: при глубоком ослаблении почти вся мощность рассеивается в первых звеньях, и для неё нужен свой объём металла. Соединители — N, SMA и 2,92 мм; у N-исполнений нормированы не все группы номиналов, это видно по прочеркам в таблице. Охлаждение здесь естественное, конвекцией, поэтому аттенюатор не прячут в закрытый объём и не укладывают на теплоизолирующую поверхность. Вокруг корпуса должен свободно проходить воздух; при работе в шкафу учитывайте температуру внутри, а не в помещении. Серию применяют на стендах настройки передатчиков малой мощности, при проверке выходных каскадов радиостанций и модулей связи, в качестве ослабляющей вставки перед ваттметром или анализатором. Импульсная мощность у моделей этой серии нормирована при сравнительно большом коэффициенте заполнения, поэтому серия удобна для испытаний передатчиков с длинными пакетами импульсов. Для разных групп номиналов и соединителей заданы свои габариты и своя температурная группа — сверяйте примечание к нужной строке, прежде чем планировать размещение на стенде. Тяжёлый корпус и соединитель SMA — неудачное сочетание для подвижных кабелей: в таких местах предпочтительнее исполнение с N.

Пример: KADAMM АТК-26,5-20-10-SMA — аттенюатор 0–26,5 ГГц, 20 Вт, ослабление 10 дБ, соединители SMA вилка — SMA розетка.

Указаны у части моделей серии; у остальных параметр не нормируется.

Выбор внутри серии KADAMM АТК-20: КСВН — от 1,20 у KADAMM АТК-4-20-X-SMA до 1,45 у KADAMM АТК-18-20-X-N.

Защита входов анализаторов и приёмников от перегрузки, выравнивание уровней в многоканальных трактах, развязка каскадов, имитация затухания трассы на стендах.

Комплект поставки модели серии KADAMM АТК-20: аттенюатор, паспорт изделия.
