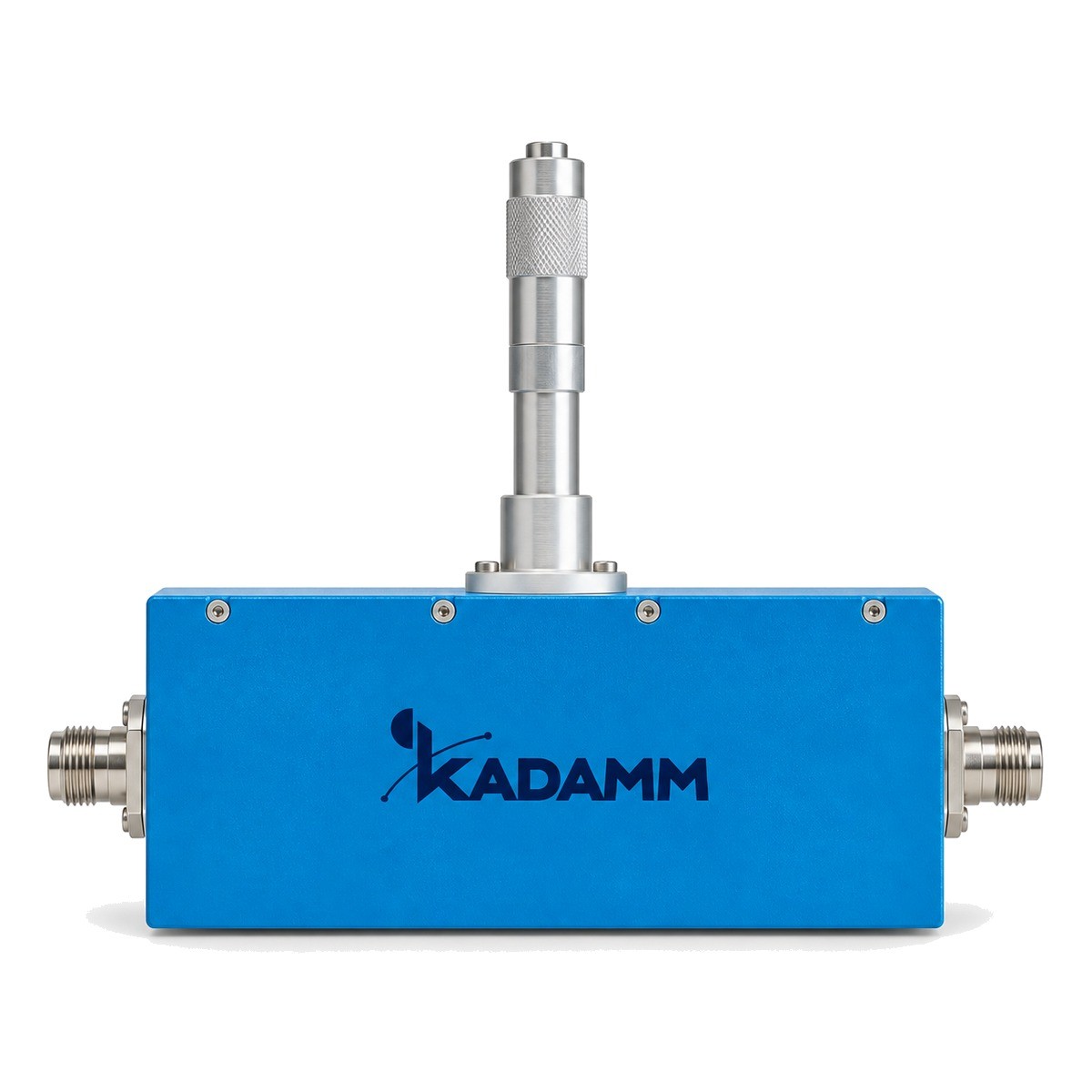

Регулируемые аттенюаторы коаксиальные (плавные) KADAMM АТР

Серия KADAMM АТР — 22 модели в диапазоне до 18 ГГц, соединители N, SMA. Модели различаются: частоты, мощность, габариты, диапазон ослабления.

В серии KADAMM АТР — 22 модели с рабочим диапазоном до 18 ГГц. Параметры каждой модели — в таблице исполнений.

Регулируемый аттенюатор меняет ослабление плавно, без ступеней: уровень сигнала подбирают вращением ручки, наблюдая результат на приборе. Его применяют при наладке трактов, в стендах, где нужно точно выставить уровень, и в аппаратуре, где ослабление настраивают один раз при вводе в работу.

Аттенюатор снижает уровень сигнала на заданное число децибел и при этом остаётся согласованным с трактом: входной и выходной КСВН малы во всей рабочей полосе.

Ослабленная часть мощности превращается в тепло на резистивном или поглощающем элементе, поэтому допустимая мощность аттенюатора определяется его нагревом. Удобно помнить: 3 дБ — это половина мощности, 10 дБ — десятая часть, 20 дБ — сотая.

У регулируемых аттенюаторов ослабление меняют переключением звеньев, перемещением поглотителя или управляющим сигналом; кроме диапазона регулировки важны шаг и погрешность установки.

По таблице исполнений KADAMM АТР: допустимая мощность от 1 до 300 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Ослабление создаёт поглощающий элемент, положение которого относительно линии меняется механически — вращением ручки или винта. Чем глубже элемент входит во взаимодействие с полем линии, тем больше мощности он поглощает. Мощные модели выполнены в крупном корпусе-радиаторе, маломощные — компактные.

Поглощение мощности в резистивном материале зависит от его положения в поле линии, поэтому ослабление меняется непрерывно. Зависимость ослабления от угла поворота у большинства конструкций нелинейна, и в разных частях диапазона частот одно и то же положение даёт немного разное ослабление.

Плавные аттенюаторы общего назначения. Серия объединяет компактные регулируемые аттенюаторы для измерительных и приёмных трактов и модели повышенной мощности в корпусе-радиаторе. Соединители — N, SMA, BNC, у части моделей исполнение по таблице. Для ряда моделей таблица нормирует не все параметры — по ним уточняйте у менеджера.

Пример: KADAMM АТР-75-2,9-3,1-10-N — плавный аттенюатор 75 Вт, полоса 2,9–3,1 ГГц, ослабление 0–10 дБ, соединители N розетки.

Указаны у части моделей серии; у остальных параметр не нормируется.

Выбор внутри серии KADAMM АТР: мощность, Вт — от 300 у KADAMM АТР-3-W-X-25-N до 1 у KADAMM АТР-1-0-2,5-16-N.

1. Диапазон частот — по рабочим частотам; мощные модели выбирают по своей полосе.
2. Диапазон ослабления — с запасом относительно требуемой регулировки.
3. Мощность — по наибольшему уровню на входе с учётом нагрева.
4. Соединители — по ответным частям тракта.
5. Если ослабление нужно менять часто и повторяемо — ступенчатый или цифровой аттенюатор.

Мощные модели крепят к основанию и оставляют место для обдува; ручку регулировки делают доступной. После установки нужного уровня положение фиксируют, если конструкция это предусматривает, и не регулируют под полной мощностью без необходимости.

Защита входов анализаторов и приёмников от перегрузки, выравнивание уровней в многоканальных трактах, развязка каскадов, имитация затухания трассы на стендах.

Комплект поставки модели серии KADAMM АТР: аттенюатор, паспорт изделия.
