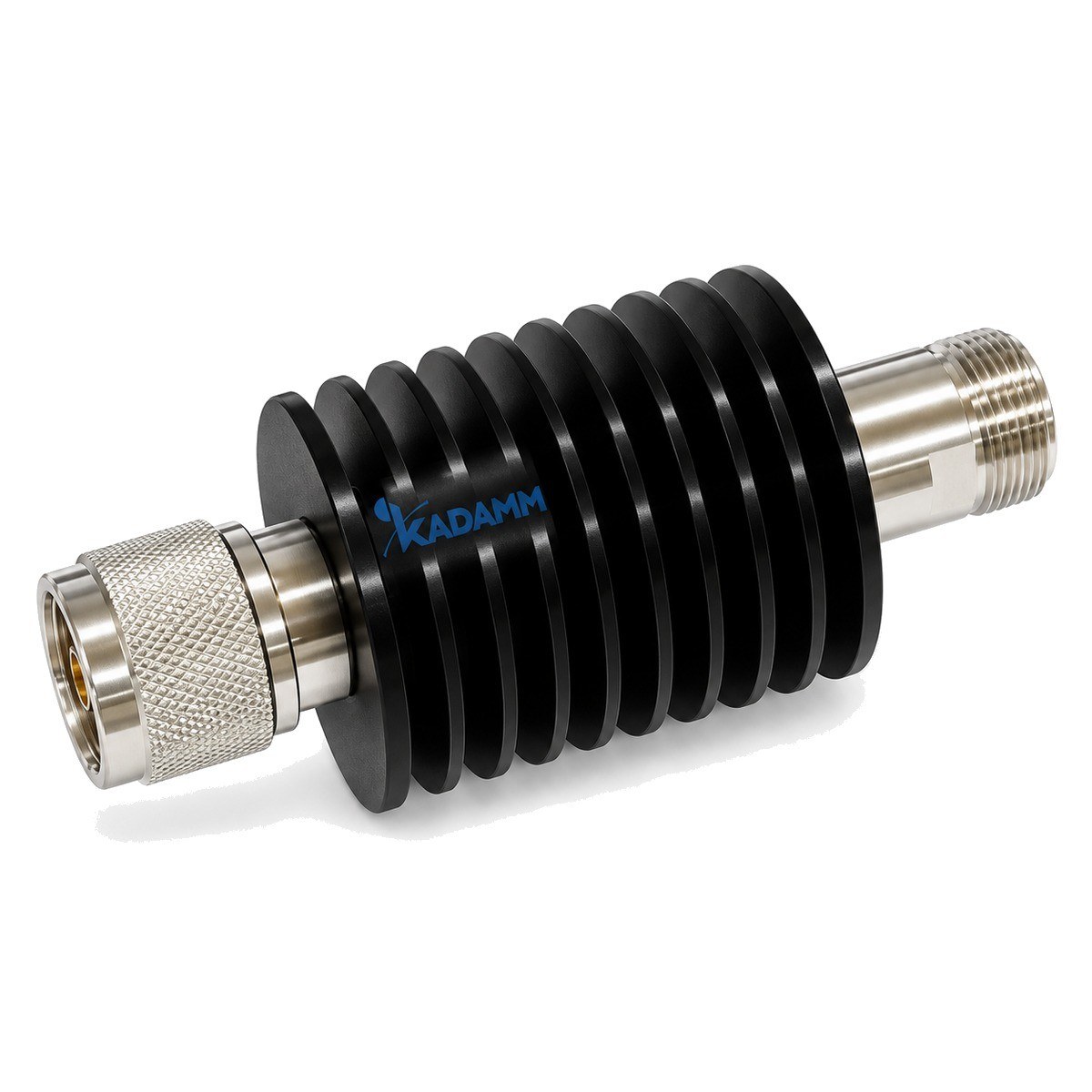

Аттенюаторы коаксиальные фиксированные 50 Ом, 25 Вт KADAMM АТК-25

Серия KADAMM АТК-25 — 11 моделей в диапазоне до 50 ГГц, соединители N, SMA, 2,4 мм, 2,92 мм. Модели различаются: частоты, КСВН, погрешность ослабления при 1~10 дБ, погрешность ослабления при 11~20 дБ, погрешность ослабления при 21~30 дБ.

В серии KADAMM АТК-25 — 11 моделей. Номинал ослабления в артикуле обозначен буквой X и выбирается из ряда, указанного в примечании к таблице; погрешность ослабления и КСВН заданы по группам номиналов.

Аттенюатор снижает уровень сигнала на заданное число децибел и при этом остаётся согласованным с трактом: входной и выходной КСВН малы во всей рабочей полосе.

Ослабленная часть мощности превращается в тепло на резистивном или поглощающем элементе, поэтому допустимая мощность аттенюатора определяется его нагревом. Удобно помнить: 3 дБ — это половина мощности, 10 дБ — десятая часть, 20 дБ — сотая.

По таблице исполнений KADAMM АТК-25: КСВН от 1,2 до 1,65 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Аттенюаторы для импульсных трактов с нормированием по поддиапазонам. Серия близка к соседним классам по конструкции — цилиндрический корпус-радиатор с соединителями N, SMA или 2,4 мм, — но её особенность в том, как нормирована импульсная мощность. В примечании она указана раздельно для нижней и верхней частей диапазона частот: на высоких частотах плёночное звено переносит меньшие импульсы, потому что ток концентрируется в тонком поверхностном слое резистора. Это делает серию удобной для импульсных систем — радиолокационных модулей, испытаний импульсных усилителей, где важна именно пиковая мощность при заданной длительности и скважности, а средняя остаётся умеренной. Подбирайте модель так, чтобы и средняя, и импульсная мощность с её длительностью укладывались в нормы для вашего участка диапазона. Исполнение с соединителем 2,4 мм выпускается с выбором из двух фиксированных номиналов, указанных в артикуле через косую черту. Остальные модели — с номиналом X из ряда в примечании; погрешность ослабления у них нормирована группами номиналов, самая широкая группа объединяет наибольшие значения. Температурная группа серии — с расширенным верхним пределом, а закон снижения мощности при нагреве одинаков для всех исполнений, что упрощает тепловой расчёт стенда. Корпуса исполнений одного диаметра и различаются лишь длиной, поэтому замена одного исполнения другим при смене кабелей почти не требует перекомпоновки стенда. Для модели с соединителем 2,4 мм нормы погрешности заданы отдельно — сверяйте её строку в таблице. Перед включением импульсного передатчика сопоставьте его пиковую мощность с нормой для верхнего участка диапазона — она строже.

Пример: KADAMM АТК-4-25-10-N — аттенюатор 0–4 ГГц, 25 Вт, ослабление 10 дБ, соединители N вилка — N розетка.

Указаны у части моделей серии; у остальных параметр не нормируется.

Выбор внутри серии KADAMM АТК-25: КСВН — от 1,20 у KADAMM АТК-4-25-X-SMA до 1,65 у KADAMM АТК-50-25-20/40-2,4.

Защита входов анализаторов и приёмников от перегрузки, выравнивание уровней в многоканальных трактах, развязка каскадов, имитация затухания трассы на стендах.

Комплект поставки модели серии KADAMM АТК-25: аттенюатор, паспорт изделия.
