Ступенчатые аттенюаторы коаксиальные (ручные) KADAMM АТС Ступенчатые аттенюаторы коаксиальные (ручные) KADAMM АТС

Ступенчатые аттенюаторы коаксиальные (ручные) KADAMM АТС

Код: KADAMM АТС

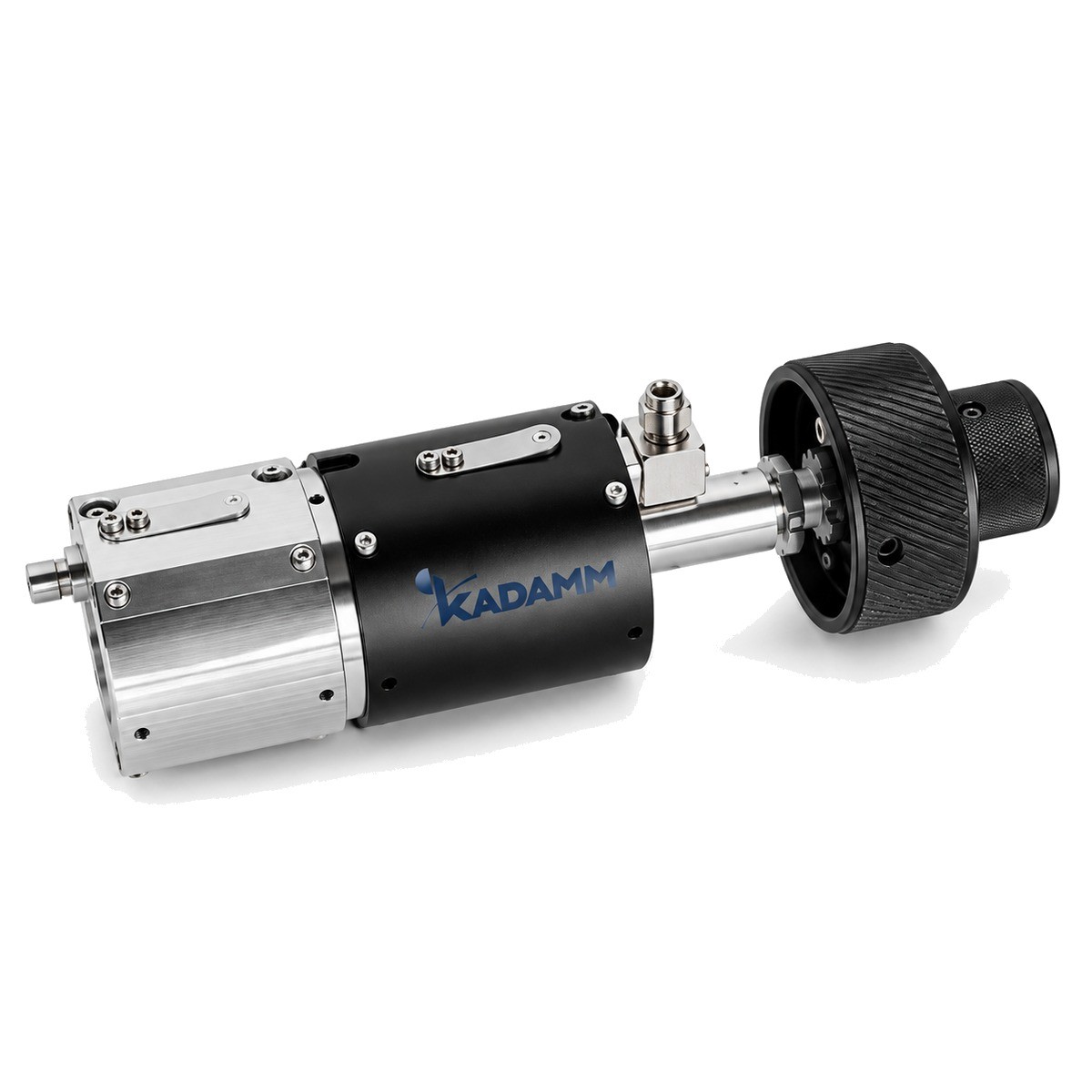

Ступенчатые аттенюаторы коаксиальные (ручные) KADAMM АТС
KADAMM АТС — техническое описание (PDF) KADAMM — каталог СВЧ-компонентов (PDF)
Производитель:
KADAMM

Все товары бренда
Только оригинальные
товары бренда i
0 ₽
Цена по запросу
Добавить в корзину

Цену и сроки подтвердит менеджер.

Количество
шт
Звоните:
+7 495 109 02 08
Пишите: sales@bbrc.ru
KADAMM · Аттенюаторы СВЧ регулируемые

Ступенчатые аттенюаторы коаксиальные (ручные) KADAMM АТС

Ступенчатые аттенюаторы коаксиальные (ручные): 72 модели, диапазон до 26,5 ГГц. Изменение ослабления вручную, цифровым кодом или напряжением.

KADAMM АТС
до 26,5 ГГц
Диапазон частот
72
Моделей в серии
N
Соединитель

Описание

Серия KADAMM АТС — 72 модели в диапазоне до 26,5 ГГц, соединители N, SMA, 3,5 мм. Модели различаются: частоты, мощность, потери, КСВН.

В серии KADAMM АТС — 72 модели с рабочим диапазоном до 26,5 ГГц. Параметры каждой модели — в таблице исполнений.

Ступенчатый аттенюатор позволяет менять ослабление вручную, по фиксированным ступеням, не разрывая тракт. Это рабочий инструмент стенда: при настройке приёмника, проверке чувствительности, подборе уровня для усилителя или смесителя уровень меняют поворотом ручки, а не заменой фиксированных аттенюаторов.

Аттенюатор снижает уровень сигнала на заданное число децибел и при этом остаётся согласованным с трактом: входной и выходной КСВН малы во всей рабочей полосе.

Ослабленная часть мощности превращается в тепло на резистивном или поглощающем элементе, поэтому допустимая мощность аттенюатора определяется его нагревом. Удобно помнить: 3 дБ — это половина мощности, 10 дБ — десятая часть, 20 дБ — сотая.

У регулируемых аттенюаторов ослабление меняют переключением звеньев, перемещением поглотителя или управляющим сигналом; кроме диапазона регулировки важны шаг и погрешность установки.

По таблице исполнений KADAMM АТС: вносимое ослабление от 0,4 до 2,5 дБ; КСВН от 1,25 до 2; допустимая мощность от 2 до 25 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Внутри корпуса — набор резистивных звеньев с разными номиналами и переключатель, который включает их в линию или замыкает накоротко отрезком линии. В зависимости от модели переключение выполнено одной ручкой с одной шкалой или двумя ручками — для крупных и мелких ступеней; суммарное ослабление равно сумме включённых звеньев.

Соединители — N, SMA, 3,5 мм по таблице; у части артикулов позиции, обозначенные буквами-заполнителями, задают исполнение — при заказе называйте полный артикул модели, значения уточняйте у менеджера.

Каждое звено согласовано и ослабляет сигнал на свой номинал; переключатель включает нужную их комбинацию. В нулевом положении сигнал проходит через контакты переключателя и отрезки линии — отсюда собственные вносимые потери, которые нормированы отдельно и растут с частотой.

Ключевые особенности

Диапазон до 26,5 ГГцСерия KADAMM АТС перекрывает диапазоны IEEE L, S, C, X, Ku, K.
72 модели в серииРазличаются: частоты, мощность, потери, КСВН.
СоединителиСоединители N, SMA, 3,5 мм; другие исполнения — уточняйте у менеджера.

Серия в цифрах

ПараметрПо серии
Моделей в серии72
Диапазон частот сериидо 26,5 ГГц
Мощность2–25 Вт
Вносимые потерипо таблице исполнений (вариантов: 16)
КСВН1,25–2
Соединитель3,5 мм; N, SMA, 3,5 мм; SMA; N; N (розетка); SMA (розетка – розетка)

Чем отличается от других исполнений

Фиксированный аттенюатор (серия АТК)Один номинал, меньше потерь и выше повторяемость; для смены уровня его заменяют.
Плавный регулируемый аттенюатор (серия АТР)Ослабление меняется непрерывно, без ступеней; точность установки по шкале ниже.
Цифровой аттенюатор (серия АТЦ)Ступени переключаются электрическим кодом — для автоматизированных стендов и систем регулировки.

Исполнения серии

АртикулЧастоты, ГГцМощность, ВтПотери, дБКСВНСоединитель
KADAMM АТС-06A-2,5-1-Y-Z0–2,52, 100,51,25—
KADAMM АТС-06A-2,5-10-Y-Z0–2,52, 100,41,25—
KADAMM АТС-06A-2,5-60-Y-Z0–2,52, 100,41,25—
KADAMM АТС-06A-2,5-90-Y-Z0–2,52, 100,41,25—
KADAMM АТС-06A-3-1-Y-Z0–32, 100,51,3—
KADAMM АТС-06A-3-10-Y-Z0–32, 100,51,3—
KADAMM АТС-06A-3-60-Y-Z0–32, 100,51,3—
KADAMM АТС-06A-3-90-Y-Z0–32, 100,51,3—
KADAMM АТС-06A-4,3-1-Y-Z0–4,32, 100,751,35—
KADAMM АТС-06A-4,3-10-Y-Z0–4,32, 100,751,35—
KADAMM АТС-06A-4,3-60-Y-Z0–4,32, 100,751,35—
KADAMM АТС-06A-6-1-Y-Z0–62, 1011,4—
KADAMM АТС-06A-6-10-Y-Z0–62, 1011,4—
KADAMM АТС-06A-6-60-Y-Z0–62, 1011,4—
KADAMM АТС-06B-2,5-100-Y-Z0–2,52, 101——
KADAMM АТС-06B-2,5-11-Y-Z0–2,52, 101——
KADAMM АТС-06B-2,5-50-Y-Z0–2,52, 101——
KADAMM АТС-06B-2,5-70-Y-Z0–2,52, 101——
KADAMM АТС-06B-3-100-Y-Z0–32, 101,2——
KADAMM АТС-06B-3-11-Y-Z0–32, 101,2——
KADAMM АТС-06B-3-70-Y-Z0–32, 101,2——
KADAMM АТС-06B-4,3-11-Y-Z0–4,32, 101,5——
KADAMM АТС-06B-4,3-70-Y-Z0–4,32, 101,5——
KADAMM АТС-06B-6-11-Y-Z0–62, 101,8——
KADAMM АТС-06B-6-70-Y-Z0–62, 101,8——
KADAMM АТС-06C-2,5-100-Y-N0–2,52, 101,21,4—
KADAMM АТС-06C-2,5-11-Y-N0–2,52, 101,21,45—
KADAMM АТС-06C-2,5-70-Y-N0–2,52, 101,21,4—
KADAMM АТС-06C-3-100-Y-N0–32, 101,21,45—
KADAMM АТС-06C-3-11-Y-N0–32, 101,21,45—
KADAMM АТС-06C-3-70-Y-N0–32, 101,21,45—
KADAMM АТС-06C-4,3-11-Y-N0–4,32, 101,51,5—
KADAMM АТС-06C-4,3-70-Y-N0–4,32, 101,51,5—
KADAMM АТС-06C-6-11-Y-N0–62, 101,81,65—
KADAMM АТС-06C-6-70-Y-N0–62, 101,81,65—
KADAMM АТС-06D-2,5-101-Y-N0–2,52, 101,51,5N
KADAMM АТС-06D-2,5-71-Y-N0–2,52, 101,71,6N
KADAMM АТС-06D-3-101-Y-N0–32, 101,71,6N
KADAMM АТС-06D-3-71-Y-N0–32, 101,71,6N
KADAMM АТС-06D-4,3-71-Y-N0–4,32, 1021,7N
KADAMM АТС-06D-6-71-Y-N0–62, 102,51,75N
KADAMM АТС-12,4-2-69-N0–12,421,51,5N (розетка)
KADAMM АТС-18-2-69-N0–1821,51,75N (розетка)
KADAMM АТС-18A-12,4-9-Y-SMA0–12,42, 1011,5—
KADAMM АТС-18A-12,4-90-Y-SMA0–12,42, 101,21,5—
KADAMM АТС-18A-18-70-Y-SMA0–182511,65—
KADAMM АТС-18A-18-9-Y-SMA0–182, 101,21,6—
KADAMM АТС-18A-18-90-Y-SMA0–182, 101,51,6—
KADAMM АТС-18A-8-9-Y-SMA0–82, 1011,5—
KADAMM АТС-18A-8-90-Y-SMA0–82, 1011,4—
KADAMM АТС-18B-12,4-69-Y-SMA0–12,42, 51,251,6SMA
KADAMM АТС-18B-12,4-99-Y-SMA0,1–12,42, 51,251,6SMA
KADAMM АТС-18B-18-69-Y-SMA0–182, 51,51,75SMA
KADAMM АТС-18B-18-99-Y-SMA0,1–182, 51,51,75SMA
KADAMM АТС-18B-8-69-Y-SMA0–82, 511,5SMA
KADAMM АТС-18B-8-99-Y-SMA0,1–82, 511,5SMA
KADAMM АТС-18C-12,4-99,9-Y-Z0–12,4—1,61,65—
KADAMM АТС-18C-18-99,9-Y-Z0–18—1,72—
KADAMM АТС-18C-8-99,9-Y-Z0–8—1,31,5—
KADAMM АТС-26,5-2-69-N0–26,522,21,85N (розетка)
KADAMM АТС-26-12,4-69-Y-Z0–12,42, 101,51,6N, SMA, 3,5 мм
KADAMM АТС-26-12,4-99-10-Z0,1–18101,751,75N, SMA, 3,5 мм
KADAMM АТС-26-12,4-99-2-Z0–12,421,51,53,5 мм
KADAMM АТС-26-18-69-Y-Z0–1821,751,753,5 мм
KADAMM АТС-26-18-99-2-Z0–1821,51,75N, SMA, 3,5 мм
KADAMM АТС-26-26,5-60-25-SMA0–26,5251,81,8SMA
KADAMM АТС-26-26,5-69-2-3,50–26,5221,853,5 мм
KADAMM АТС-26-8-69-Y-Z0–821,251,53,5 мм
KADAMM АТС-26-8-99-10-Z0,1–12,4101,51,6N, SMA, 3,5 мм
KADAMM АТС-26-8-99-2-Z0–821,251,5N, SMA, 3,5 мм
KADAMM АТС-6-2-100-SMA0–62уточняйте у менеджера1,5SMA (розетка – розетка)
KADAMM АТС-8-2-69-N0–821,251,5N (розетка)

Предельные значения: потери — не более; КСВН — не более. При заказе подставьте в артикул модели мощность (Y) и тип соединителей (Z) — см. «Как заказать». Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.

Как заказать

Позиция в артикулеЧто подставить
Yдопустимая мощность, Вт: 2 или 10 — АТС-06A, АТС-06B, АТС-06C, АТС-06D, АТС-18A (кроме АТС-18A-18-70) и АТС-26-…-69; 2 или 5 — АТС-18B; 25 — АТС-18A-18-70; 2 — АТС-18C
Zтип соединителей: SMA или N — АТС-06A, АТС-06B; SMA, N или 3,5 мм — АТС-18C и АТС-26; пол соединителя: (в) — вилка, (р) — розетка; например SMA(р)
Записьсоединитель пишется словом с полом: SMA(р), N(р), 3,5(р) и т. п.

Пример: KADAMM АТС-06A-6-60-2-SMA(р) — ступенчатый аттенюатор 0–6 ГГц, 0–60 дБ шагом 10 дБ, 2 Вт, соединители SMA розетки.

Подбор артикула

Артикул для заказа:

Прочие параметры

Указаны у части моделей серии; у остальных параметр не нормируется.

ПараметрЗначение
Погрешность ослабления, ±дБ0,3 (0,1–1dB), 0,4 (1–10dB), 0,8 (10–60dB), 1,5 (61–70dB), ±3,5% (70–101dB) — KADAMM АТС-06D-2,5-101-Y-N, KADAMM АТС-06D-3-101-Y-N, KADAMM АТС-06D-6-71-Y-N; 0,3 (0,1–1dB), 0,4 (1–10dB), 0,8 (10–60dB), 1,5 (71dB) — KADAMM АТС-06D-2,5-71-Y-N, KADAMM АТС-06D-3-71-Y-N, KADAMM АТС-06D-4,3-71-Y-N; 0,8 (1–9 дБ, выше 8 ГГц); 1 (10–19 дБ); 1,5 (20–49 дБ); 2 (50–69 дБ) — KADAMM АТС-12,4-2-69-N, KADAMM АТС-18-2-69-N; 0,5 (0–9dB при 0–8 ГГц), 0,8 (0–9dB при 8–18 ГГц), 1 (10–19dB), 1,5 (20–49dB), 2 (50–69dB) — KADAMM АТС-18B-12,4-69-Y-SMA, KADAMM АТС-26-12,4-69-Y-Z; 1,5 (20–49dB), 2 (50–69dB), 2,5 / 3,5% (70–99dB) — KADAMM АТС-18B-12,4-99-Y-SMA, KADAMM АТС-18B-18-99-Y-SMA; 1,5 (20–49dB), 2 (50–69dB) — KADAMM АТС-18B-18-69-Y-SMA, KADAMM АТС-18B-8-69-Y-SMA; 0,5 (0–9dB при 0,1–8 ГГц), 0,8(0–9dB при 8–18 ГГц), 1 (10–19dB), 1,5 (20–49dB), 2 (50–69dB), 2,5 / 3,5% (70–99dB) — KADAMM АТС-18B-8-99-Y-SMA; 1,5 (1–9 дБ); 1,75 (10–19 дБ); 2 (20–49 дБ); 2,5 (50–69 дБ) — KADAMM АТС-26,5-2-69-N; 1,5 или 4% — KADAMM АТС-26-26,5-60-25-SMA; 0,5 (0–9dB при 0,1–8 ГГц), 0,8 (0–9dB при 8–18 ГГц), 1 (10–19dB), 1,5 (20–49dB), 2 (50–69dB), 2,5 / 3,5% (70–99dB) — KADAMM АТС-26-8-99-2-Z; 0,6 (1–10dB), 0,9 (20–30dB), 6% (более 30dB) — KADAMM АТС-6-2-100-SMA; 0,5 (1–9 дБ); 1 (10–19 дБ); 1,5 (20–49 дБ); 2 (50–69 дБ) — KADAMM АТС-8-2-69-N
КСВН с соединителем , не более1,3; 1,45 — KADAMM АТС-06B-2,5-100-Y-Z, KADAMM АТС-06B-2,5-11-Y-Z, KADAMM АТС-06B-2,5-70-Y-Z; 1,3; 1,35 — KADAMM АТС-06B-2,5-50-Y-Z; 1,35; 1,45 — KADAMM АТС-06B-3-100-Y-Z, KADAMM АТС-06B-3-11-Y-Z, KADAMM АТС-06B-3-70-Y-Z; 1,4; 1,55 — KADAMM АТС-06B-4,3-11-Y-Z, KADAMM АТС-06B-4,3-70-Y-Z; 1,55; 1,6 — KADAMM АТС-06B-6-11-Y-Z, KADAMM АТС-06B-6-70-Y-Z
Диапазон ослабления, дБ0–69 (шаг 1 дБ) — KADAMM АТС-12,4-2-69-N, KADAMM АТС-18-2-69-N, KADAMM АТС-26,5-2-69-N, KADAMM АТС-8-2-69-N; 0–100 (шаг 1 дБ) — KADAMM АТС-6-2-100-SMA
Рабочая температура, °C0–+55 — KADAMM АТС-12,4-2-69-N, KADAMM АТС-18-2-69-N, KADAMM АТС-26,5-2-69-N, KADAMM АТС-8-2-69-N; -55–+125 — KADAMM АТС-6-2-100-SMA

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцДиапазон, в котором нормированы потери, КСВН и точность ступеней. В серии: 0–26,5 ГГц.
Вносимые потери, дБОслабление в нулевом положении — его прибавляют к показанию шкалы. В серии: по таблице исполнений (вариантов: 16).
КСВНСогласование входа и выхода; может различаться по положениям переключателя. В серии: 1,25–2.
Мощность, ВтДопустимая мощность на входе; у моделей с двумя значениями — для разных исполнений. В серии: 2–25 Вт.
СоединительТип соединителей модели. В серии: 3,5 мм; N, SMA, 3,5 мм; SMA; N; N (розетка); SMA (розетка – розетка).

Как подобрать

Номинал ослабленияПо тому, на сколько нужно снизить уровень сигнала.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM АТС: мощность, Вт — от 25 у KADAMM АТС-18A-18-70-Y-SMA до 2 у KADAMM АТС-26-8-69-Y-Z; вносимые потери, дБ — от 0,4 у KADAMM АТС-06A-2,5-10-Y-Z до 2,5 у KADAMM АТС-06D-6-71-Y-N; КСВН — от 1,25 у KADAMM АТС-06A-2,5-1-Y-Z до 2 у KADAMM АТС-18C-18-99,9-Y-Z.

  1. Диапазон частот — с перекрытием частот стенда.
  2. Диапазон ослабления и размер ступени — по требуемой глубине и точности регулировки.
  3. Вносимые потери в нулевом положении — учитывайте в расчёте уровня тракта.
  4. Мощность — по наибольшему уровню на входе.
  5. Соединители — по прибору и кабелям стенда.

Монтаж и эксплуатация

Ступенчатый аттенюатор ставят на стол стенда или в стойку так, чтобы ручки были доступны, а кабели не тянули корпус. Переключают его без нагрузки по мощности сверх нормы; переключатель — механический узел, его ресурс конечен, поэтому для частой автоматической перестройки выбирают цифровые аттенюаторы.

Применение

Защита входов анализаторов и приёмников от перегрузки, выравнивание уровней в многоканальных трактах, развязка каскадов, имитация затухания трассы на стендах.

Измерение чувствительностиПлавное снижение уровня сигнала генератора до порога приёмника.
Настройка трактовПодбор оптимального уровня на входе усилителя, смесителя, детектора.
Лаборатории и обучениеНаглядная регулировка уровня без замены аттенюаторов.

Комплект поставки

Комплект поставки модели серии KADAMM АТС: аттенюатор, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: присоединительные размеры, обозначение вилки и розетки; соединители серии KADAMM АТС — N, SMA, 3,5 мм
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Раздел каталога: АттенюаторыВсе модели раздела

Вопросы и ответы

Он снижает уровень до безопасного для входа и одновременно улучшает согласование: отражения от входа прибора ослабляются дважды — на пути туда и обратно.

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Сигнал проходит через контакты переключателя и отрезки линии; эти потери нормированы отдельно и прибавляются к показанию шкалы.

Только в пределах допустимой мощности модели; при большой мощности переключение лучше выполнять при выключенном источнике.

Это позиции исполнения модели; при заказе называйте полный артикул, значения уточняйте у менеджера.

Уровень меняют, не разбирая тракт, а согласование и длина линии остаются прежними.

Серия KADAMM АТС перекрывает до 26,5 ГГц: KADAMM АТС-26-8-69-Y-Z — 0–8; KADAMM АТС-26-12,4-69-Y-Z — 0–12,4; KADAMM АТС-26-18-69-Y-Z — 0–18; KADAMM АТС-26-26,5-69-2-3,5 — 0–26,5; KADAMM АТС-26-8-99-2-Z — 0–8; KADAMM АТС-26-12,4-99-2-Z — 0–12,4; KADAMM АТС-26-18-99-2-Z — 0–18; KADAMM АТС-26-8-99-10-Z — 0,1–12,4; ещё 64 в таблице исполнений.

Соединители серии KADAMM АТС — N, SMA, 3,5 мм; по моделям: KADAMM АТС-26-8-69-Y-Z — 3,5 мм; KADAMM АТС-26-12,4-69-Y-Z — N, SMA, 3,5 мм; KADAMM АТС-26-18-69-Y-Z — 3,5 мм; KADAMM АТС-26-26,5-69-2-3,5 — 3,5 мм; KADAMM АТС-26-8-99-2-Z — N, SMA, 3,5 мм; KADAMM АТС-26-12,4-99-2-Z — 3,5 мм; ещё 21 в таблице исполнений.

КАДАММ — аттенюаторы свч регулируемые: запросить цену и сроки
Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.
Запросить цену →+7 (495) 109-02-08

Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АТС — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АТС могут уточняться без уведомления.

Поставляем Ступенчатые аттенюаторы коаксиальные (ручные) KADAMM АТС под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.

13 статей

Согласующий трансформатор 50/75 Ом: когда он нужен

Связная и измерительная техника работает в тракте 50 Ом, кабельные сети — в 75 Ом. Прямой стык даёт КСВН около 1,5 и систематическую ошибку измерений. Разбираем, чем трансформатор отличается от резистивного перехода…

Как выбрать аттенюатор СВЧ: номинал, мощность, диапазон

Аттенюатор подбирают четырьмя решениями: диапазон частот, номинал ослабления, средняя мощность и тип соединителя. Ошибка чаще всего одна — берут нужный номинал без запаса по мощности, и аттенюатор греется, а ослабление…

Коаксиальный аттенюатор: как выбрать номинал и мощность

Аттенюатор ослабляет сигнал на заданную величину и пропускает его дальше, сохраняя согласование тракта. Разбираем, зачем вообще гасить сигнал, как посчитать номинал по разнице уровней, почему мощность считают по…

Фидерный кабель и монтажНагрузки и аттенюаторы

Согласованная нагрузка 50 Ом и эквивалент антенны: зачем нужна и какую выбрать

Согласованная нагрузка поглощает мощность на свободном порту делителя, моста или POI и заменяет антенну при настройке передатчика. В статье разбираем, что означает согласованный режим, почему открытый порт портит весь…

PIM и параметры ВЧ-трактаНагрузки и аттенюаторы

ГОСТ-номенклатура ВЧ-компонентов: как правильно называется оборудование в РФ

В разговоре сплиттер и таппер понятны всем, а в спецификации начинаются разночтения: проект, ведомость и паспорт называют одно и то же по-разному. Разбираем отечественную номенклатуру пассивных компонентов: порядок слов…

Делители и ответвителиГОСТ

Российские аналоги пассивного DAS-оборудования: чем заменить импорт

В пассивной части нет прошивок и протоколов, поэтому замена импортной позиции сводится к сверке характеристик: полоса, функциональный параметр, мощность, интермодуляция, разъём и механика. Разбираем, что смотреть по…

PIM и параметры ВЧ-трактаDAS и indoor-покрытие

Топ-ошибок при подборе пассивки для indoor-покрытия

Активную часть выбирают внимательно, а делители, ответвители и нагрузки часто добирают по остаточному принципу. Разбираем восемь просчётов, из-за которых готовая система работает хуже расчёта: звезда вместо магистрали…

PIM и параметры ВЧ-трактаDAS и indoor-покрытие

Типы ВЧ-соединителей: N, 4.3-10, 7-16, SMA — чем отличаются и что выбрать

Разъём определяет, сколько мощности пройдёт без нагрева, сколько интермодуляции родится в тракте и как соединение переживёт вибрацию и влагу. В статье разбираем четыре типа, которые встречаются в трактах сотовой связи…

ВЧ-разъёмы и адаптерыPIM и параметры ВЧ-тракта

КСВН, вносимое ослабление, развязка: как читать характеристики ВЧ-компонента

Карточка пассивного изделия — это десяток строк с децибелами. В статье разбираем их по порядку: что означает децибел и опорные значения 3, 6, 10, 20 дБ; чем КСВН отличается от возвратных потерь; почему у делителя…

PIM и параметры ВЧ-трактаФильтры, дуплексеры, комбайнеры

Что такое PIM и почему Low-PIM критичен

Пассивный тракт не имеет питания, но способен создавать помехи: нелинейный контакт смешивает две несущие, и продукт третьего порядка попадает прямо в полосу приёма. В статье разбираем, откуда берётся интермодуляция, что…

PIM и параметры ВЧ-тракта

Пассивные компоненты DAS: делители, ответвители, мосты, нагрузки - что за что отвечает

Семь классов пассивных устройств выглядят одинаково и называются в прайсах по-разному: делитель и сплиттер, ответвитель и таппер, комбайнер и сумматор. В статье разбираем, что делает каждый класс, какие цифры у него…

Фильтры, дуплексеры, комбайнерыDAS и indoor-покрытиеДелители и ответвители

Обзор линейки КАДАММ: полная карта пассивных компонентов DAS

113 позиций в 13 разделах: делители и ответвители, гибридные мосты и частотные комбайнеры, фильтры, POI, нагрузки и аттенюаторы, инжекторы питания, мачтовый усилитель и антенны. Статья устроена как карта каталога…

Фильтры, дуплексеры, комбайнерыDAS и indoor-покрытие

Аттенюаторы и фильтры KADAMM: точность и стабильность в работе

Аттенюаторы задают уровень сигнала, фильтры — его спектральную чистоту. Вместе они превращают радиочастотный тракт из «примерно работает» в предсказуемую инженерную систему. Разбираем, из чего складываются точность…

Фильтры, дуплексеры, комбайнерыНагрузки и аттенюаторы
Ступенчатые аттенюаторы коаксиальные (ручные) KADAMM АТС
0 ₽
Цена по запросу
Добавить в корзину
Похожие товары:
Код: 15085

Telegartner J01026A0007 - N Аттенюатор

Telegartner
2 769 ₽ с НДС
шт
Код: 15033

Telegartner J01016R0007 - R-TNC Аттенюатор

Telegartner
0 ₽ с НДС Цена по запросу
шт
Код: 15026

Telegartner J01016A0004 - TNC Аттенюатор

Telegartner
0 ₽ с НДС Цена по запросу
шт
Код: 10639

Аттенюатор Radiolab S-812-1WQ-3dB (Радиолаб)

Radiolab
942 ₽ с НДС
шт
Просмотренные товары:
Код: 4934065

Ступенчатые аттенюаторы коаксиальные (ручные) KADAMM АТС

KADAMM
0 ₽ Цена по запросу
шт
