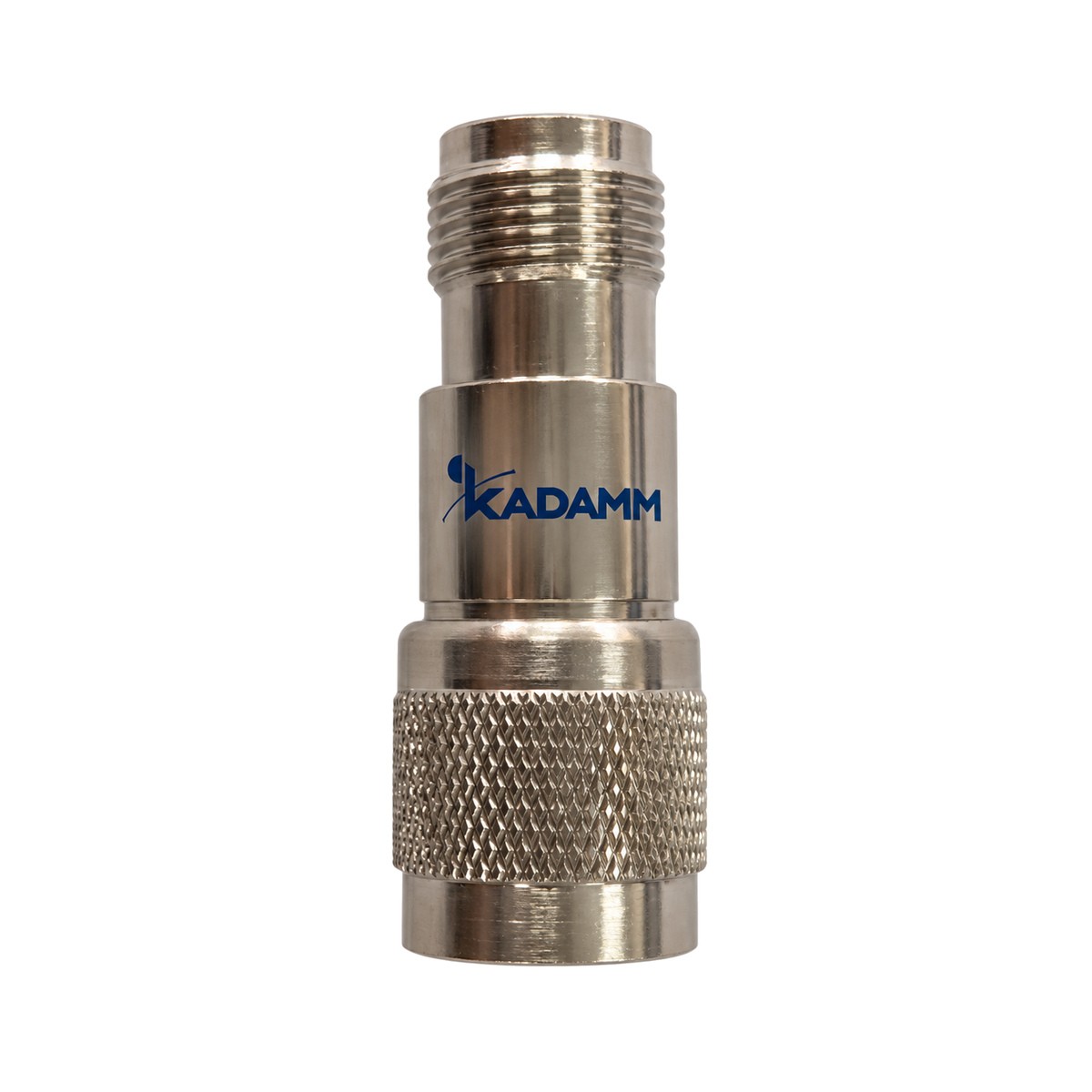

Аттенюаторы коаксиальные серии КАДАММ АТ-1000/2000 — DC–2000 МГц, 6 исполнений

Чтобы уменьшить уровень сигнала до нужного: выровнять мощность на антеннах разных ветвей системы покрытия, не перегрузить вход репитера или приёмника, снизить мощность перед измерительным прибором. Аттенюатор делает это одинаково во всей полосе и без частотных искажений.

Заодно он улучшает согласование: отражение от нагрузки за аттенюатором возвращается к источнику ослабленным дважды. Это используют при измерениях, чтобы прибор видел согласованный тракт. Ослабление выбирают по разнице уровней с небольшим запасом — его легко уточнить сменой аттенюатора.

По полной мощности на входе: аттенюатор рассеивает почти всю ослабленную мощность — при 10 дБ это 90 %, при 20 дБ — 99 %. Значит, аттенюатор на 20 дБ после передатчика 50 Вт должен рассеивать около 49,5 Вт, а допустимая мощность этой модели — 2–10 Вт.

Запас по мощности оставляют на нагрев в закрытых шкафах и на пики при нескольких несущих. Если нужной мощности нет, ослабление делят между аттенюатором и направленным ответвителем или ставят аттенюатор после делителя. Аттенюатор рядом с горячим оборудованием охлаждается хуже — это тоже повод взять запас.

Допустимая мощность — 2–10 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.

Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.

Соединители — SMA (розетка), TNC (вилка). Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.

Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.

Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
