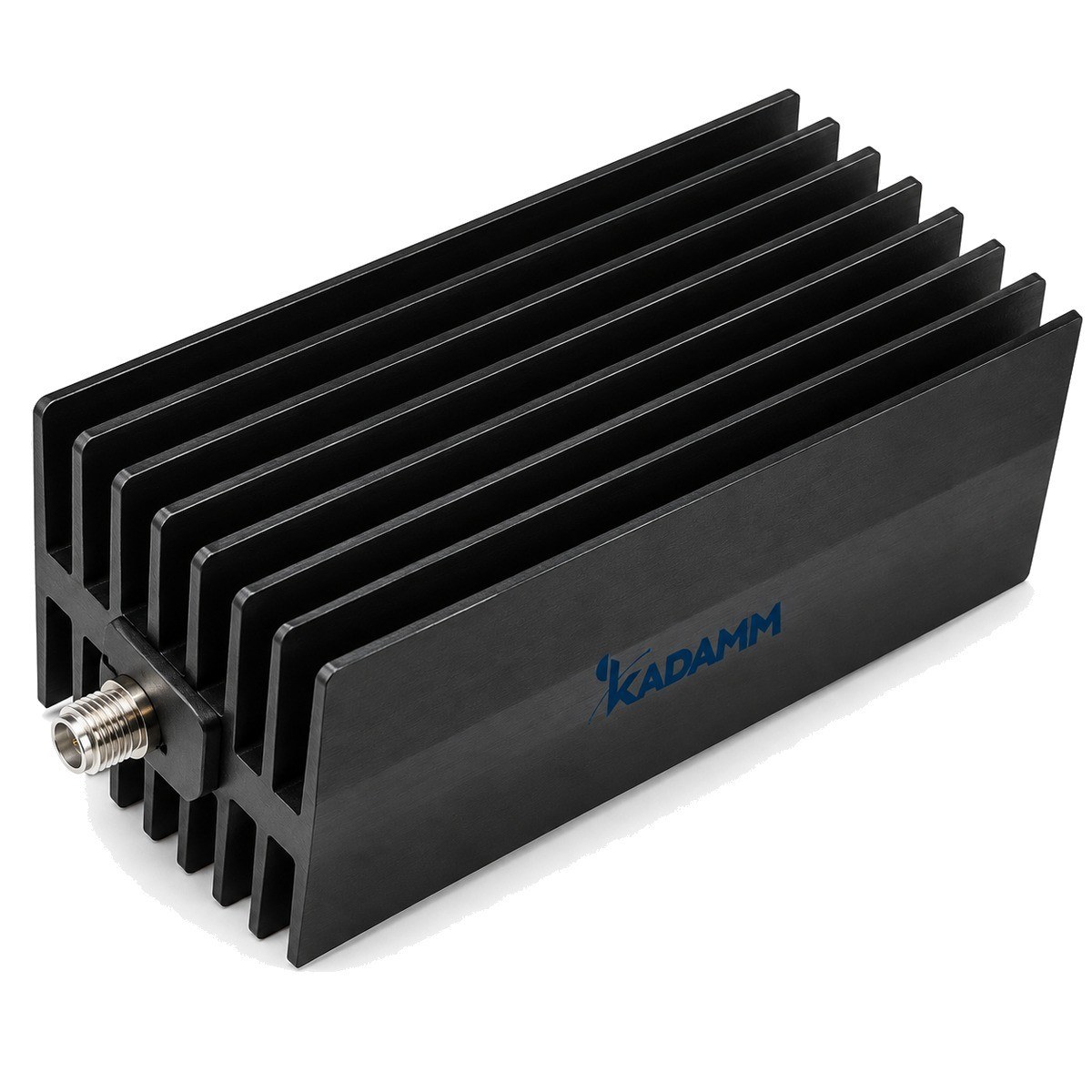

Аттенюаторы коаксиальные фиксированные 50 Ом, 150 Вт KADAMM АТК-150

Серия KADAMM АТК-150 — 35 моделей в диапазоне до 18 ГГц, соединители N, SMA. Модели различаются: частоты, КСВН, погрешность ослабления при 6~10 дБ, погрешность ослабления при 20 дБ, погрешность ослабления при 30 дБ.

В серии KADAMM АТК-150 — 35 моделей. Номинал ослабления в артикуле обозначен буквой X и выбирается из ряда, указанного в примечании к таблице; погрешность ослабления и КСВН заданы по группам номиналов.

Аттенюатор снижает уровень сигнала на заданное число децибел и при этом остаётся согласованным с трактом: входной и выходной КСВН малы во всей рабочей полосе.

Ослабленная часть мощности превращается в тепло на резистивном или поглощающем элементе, поэтому допустимая мощность аттенюатора определяется его нагревом. Удобно помнить: 3 дБ — это половина мощности, 10 дБ — десятая часть, 20 дБ — сотая.

По таблице исполнений KADAMM АТК-150: КСВН от 1,2 до 1,45 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Мощные аттенюаторы с выбором пола соединителей. Серия продолжает класс аттенюаторов в двух формах корпуса — цилиндрической (Ц) и прямоугольной (П), — но добавляет важное для практики исполнение: с двумя розетками. Обычный аттенюатор имеет вилку на входе и розетку на выходе и встаёт в разрыв тракта как кабельная вставка. Модели с обозначением N(р)-N(р) или SMA(р)-SMA(р) имеют розетки с обеих сторон и подключаются между двумя кабелями, оконцованными вилками, без дополнительного перехода. Отказ от лишнего перехода в мощном тракте полезен вдвойне: каждый переход — ещё одна точка нагрева и отражения. Выбирайте пол соединителей по ответным частям тракта ещё на этапе заказа. Корпус модели с самым малым номиналом короче остальных: при малом ослаблении большая часть мощности проходит дальше, и тепловыделение меньше. Для каждой формы корпуса и каждого типа соединителя габарит указан отдельно в примечании. В примечании также нормирована импульсная мощность — разная для нижней части диапазона и для верхней его границы, со своими длительностью и коэффициентом заполнения. Это нужно учитывать при работе с импульсными передатчиками. Все модели серии выполнены с соединителями N или SMA и охватывают диапазон до Ku; прецизионных исполнений для миллиметровых волн в серии нет. При выборе между N и SMA учитывайте массу корпуса: SMA меньше по размеру и хуже переносит механическую нагрузку, поэтому корпус с таким соединителем особенно важно закрепить, а кабель — разгрузить. Пол соединителя на входе и выходе указан в артикуле в скобках.

Пример: KADAMM АТК-4-150-20-N-Ц — аттенюатор 0–4 ГГц, 150 Вт, ослабление 20 дБ, соединители N вилка — N розетка, цилиндрический корпус.

Указаны у части моделей серии; у остальных параметр не нормируется.

Выбор внутри серии KADAMM АТК-150: КСВН — от 1,20 у KADAMM АТК-4-150-X-SMA-Ц до 1,45 у KADAMM АТК-18-150-X-N(р)-N(р)-П.

Защита входов анализаторов и приёмников от перегрузки, выравнивание уровней в многоканальных трактах, развязка каскадов, имитация затухания трассы на стендах.

Комплект поставки модели серии KADAMM АТК-150: аттенюатор, паспорт изделия.
