Аттенюаторы коаксиальные фиксированные 50 Ом, 2 Вт: 38 моделей, диапазон до 67 ГГц, соединители SMA, N, TNC, SMP, 2,92 мм, SSMP. Ослабление сигнала на заданное значение с малым КСВН.

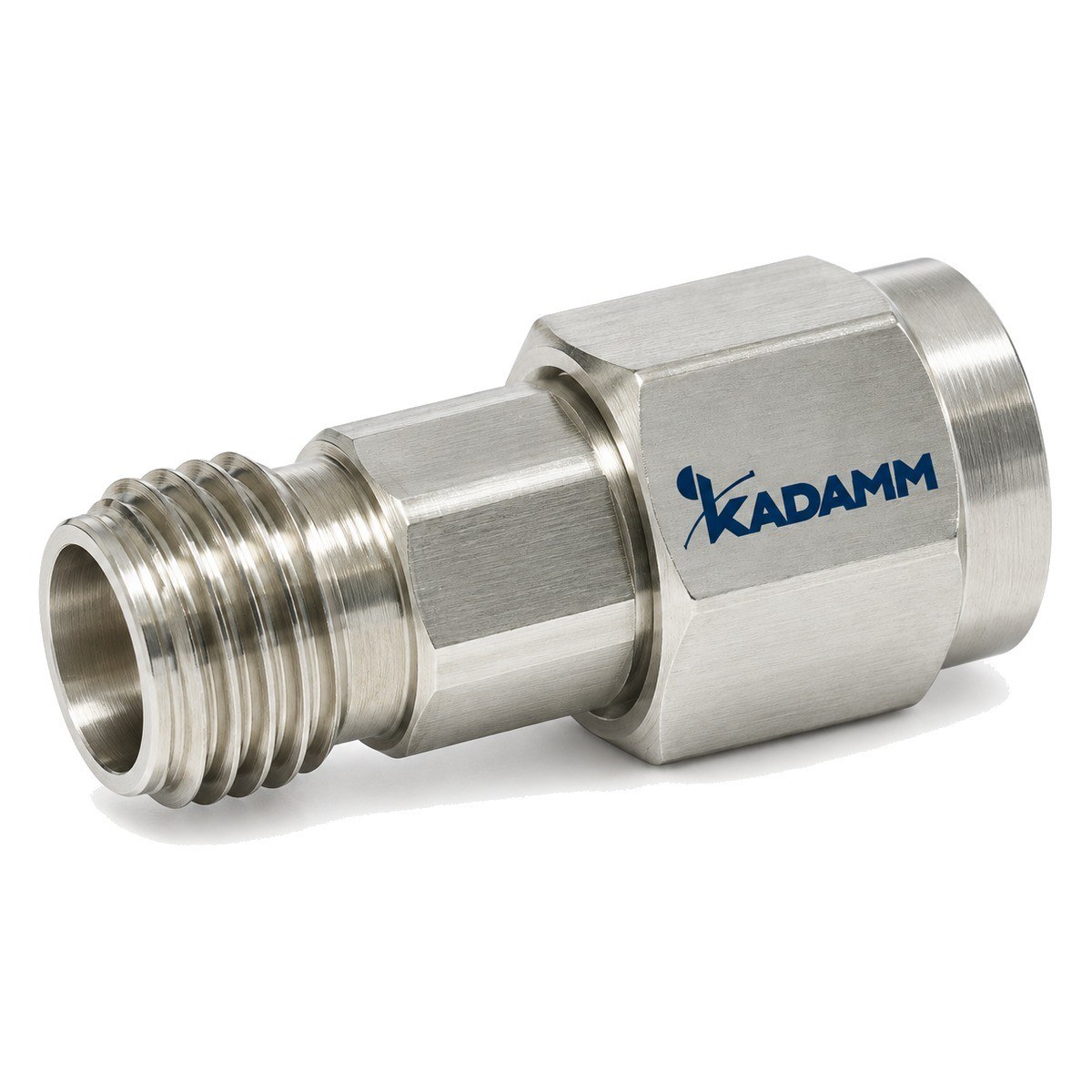

Серия KADAMM АТК-2 — 38 моделей в диапазоне до 67 ГГц, соединители SMA, N, TNC, SMP, 2,92 мм, SSMP. Модели различаются: частоты, средняя мощность, КСВН, погрешность ослабления при 0 дБ, погрешность ослабления при 7~10/12/15/20 дБ.
В серии KADAMM АТК-2 — 38 моделей. Номинал ослабления в артикуле обозначен буквой X и выбирается из ряда, указанного в примечании к таблице; погрешность ослабления и КСВН заданы по группам номиналов.
Аттенюатор снижает уровень сигнала на заданное число децибел и при этом остаётся согласованным с трактом: входной и выходной КСВН малы во всей рабочей полосе.
Ослабленная часть мощности превращается в тепло на резистивном или поглощающем элементе, поэтому допустимая мощность аттенюатора определяется его нагревом. Удобно помнить: 3 дБ — это половина мощности, 10 дБ — десятая часть, 20 дБ — сотая.
По таблице исполнений KADAMM АТК-2: КСВН от 1,2 до 1,45; допустимая мощность от 1 до 2 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Малогабаритные измерительные аттенюаторы с широким выбором соединителей. Серия самого лёгкого класса мощности для сигналов измерительного уровня — и самая разнообразная по соединителям. Здесь есть BNC и TNC для низкочастотных и приборных трактов, N и SMA для общего применения, SSMA, SMP и SSMP для плотного монтажа внутри модулей, а также прецизионные 3,5 мм, 2,92 мм, 2,4 мм и 1,85 мм для миллиметровых измерений. Поэтому серию удобно выбирать сначала по соединителю, затем по частоте. Корпус — короткий цилиндр размером с коаксиальный переход, без радиатора: тепло отдаётся через корпус и соединители. Модели с большими номиналами ослабления длиннее, потому что ослабление набрано несколькими звеньями. Исполнения SMP и SSMP рассчитаны на стыковку с защёлкиванием или скольжением, их ставят между платами и модулями, где нет места под резьбовую гайку. Типичное применение — «измерительная прокладка» на входе прибора, ступень понижения уровня в стенде, развязка генератора и смесителя, выравнивание уровней в кабельных сборках. Маломощный аттенюатор нельзя ставить на выход усилителя мощности: даже кратковременный выход за класс мощности серии необратимо меняет сопротивление плёночных резисторов. При выборе сверяйте по таблице, для какой группы номиналов нормированы погрешность и КСВН: у малогабаритных моделей они заметно меняются от малых номиналов к большим. Ещё одна особенность серии — разные нормы для разных конструктивных групп внутри неё. Исполнения с прецизионными соединителями миллиметрового диапазона нормированы по своему ряду номиналов, а исполнения N, TNC и BNC — по своему; у части из них в примечании отдельно указаны габарит модели с нулевым номиналом, которая служит просто согласованной вставкой линии, и габарит моделей с глубоким ослаблением. Одна модель указана без типа соединителя — его уточняйте у менеджера.
| Параметр | По серии |
|---|---|
| Моделей в серии | 38 |
| Диапазон частот серии | до 67 ГГц |
| Средняя мощность | 1–2 Вт |
| КСВН | 1,2–1,45 |
| Соединитель | по таблице исполнений (вариантов: 18) |
| Погрешность ослабления при 0 дБ | -0,2–0,2 дБ |
| Погрешность ослабления при 7~10/12/15/20 дБ | -0,6 дБ |
| Погрешность ослабления при 1~6 дБ | -0,4 дБ |
| Погрешность ослабления при 30 дБ | -1,5–1 дБ |
| Погрешность ослабления при 50 дБ | -1,5–1,5 дБ |
| Артикул | Частоты, ГГц | Средняя мощность, Вт | КСВН | Соединитель | Погрешность ослабления при 0 дБ, дБ | Погрешность ослабления при 7~10/12/15/20 дБ, дБ | Погрешность ослабления при 1~6 дБ, дБ | Погрешность ослабления при 30 дБ, дБ | Погрешность ослабления при 50 дБ, дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АТК-12,4-2-X-N | 0–12,4 | 2 | 1,30 | N | — | — | — | 0,8 | 1,0 |
| KADAMM АТК-12,4-2-X-SMA | 0–12,4 | 2 | — | SMA | -0,2/+0,3 | -0,6/+0,5 | -0,4/+0,5 | — | -1,0/+1,0 |
| KADAMM АТК-12,4-2-X-TNC | 0–12,4 | 2 | 1,35 | TNC | — | — | — | — | 1,0 |
| KADAMM АТК-18-2-X-N | 0–18 | 2 | 1,35 | N | — | — | — | 1,0 | - |
| KADAMM АТК-18-2-X-SMA | 0–18 | 2 | — | SMA | -0,2/+0,4 | -0,6/+0,6 | -0,4/+0,6 | — | -1,0/+1,5 |
| KADAMM АТК-18-2-X-SMA-2 | 0–18 | 2 | 1,25 | SMA (вилка – розетка) | — | — | — | 1,0 | — |
| KADAMM АТК-18-2-X-SMP | 0–18 | 2 | 1,35 | SMP | -0,2/+0,4 | -0,6/+0,6 | -0,4/+0,6 | — | — |
| KADAMM АТК-18-2-X-SSMA | 0–18 | 2 | 1,35 | SSMA | -0,2/+0,4 | -0,6/+0,6 | -0,4/+0,6 | — | — |
| KADAMM АТК-18-2-X-SSMP | 0–18 | 2 | 1,35 | SSMP | -0,2/+0,4 | -0,6/+0,6 | -0,4/+0,6 | — | — |
| KADAMM АТК-18-2-X-TNC | 0–18 | 2 | 1,30 | TNC | — | — | — | — | 1,5 |
| KADAMM АТК-26,5-2-X-2,92 | 0–26,5 | 2 | 1,35 | 2,92 мм (вилка – розетка) | — | — | — | — | — |
| KADAMM АТК-26,5-2-X-3,5 | 0–26,5 | 2 | 1,25 | 3,5 мм | — | — | — | — | -1,5/+1,5 |
| KADAMM АТК-26,5-2-X-SMA | 0–26,5 | 2 | — | SMA | -0,2/+0,6 | -0,6/+0,8 | — | — | — |
| KADAMM АТК-26,5-2-X-SMP | 0–26,5 | 2 | 1,40 | SMP | -0,2/+0,6 | -0,6/+0,8 | -0,4/+0,8 | — | — |
| KADAMM АТК-26,5-2-X-SSMA | 0–26,5 | 2 | 1,40 | SSMA | -0,2/+0,6 | -0,6/+0,8 | -0,4/+0,8 | — | — |
| KADAMM АТК-26,5-2-X-SSMP | 0–26,5 | 2 | 1,40 | SSMP | -0,2/+0,6 | -0,6/+0,8 | -0,4/+0,8 | — | — |
| KADAMM АТК-27-2-X-SMA | 0–27 | 2 | 1,25 | SMA | — | — | — | 0,6 | — |
| KADAMM АТК-3-2-X-N-НИ120 | 0–3 | 2 | 1,2 | N (род уточняйте у менеджера) | — | — | — | — | — |
| KADAMM АТК-4-2-X-BNC | 0–4 | 2 | 1,25 | BNC | — | — | — | — | — |
| KADAMM АТК-4-2-X-N | 0–4 | 2 | 1,20 | N | — | — | — | 0,6 | 0,7 |
| KADAMM АТК-4-2-X-SMA | 0–4 | 2 | — | SMA | -0,2/+0,2 | -0,6/+0,4 | -0,4/+0,4 | — | -1,0/+0,9 |
| KADAMM АТК-4-2-X-TNC | 0–4 | 2 | 1,20 | TNC | — | — | — | — | 0,7 |
| KADAMM АТК-40-1-X-SMP | 0–40 | 1 | 1,3 | SMP (розетка – вилка) | — | — | — | — | — |
| KADAMM АТК-40-2-X | 0–40 | 2 | — | уточняйте у менеджера | — | — | — | — | — |
| KADAMM АТК-40-2-X-2,92 | 0–40 | 2 | — | 2,92 мм | -0,2/+0,8 | — | — | ±1 | — |
| KADAMM АТК-40-2-X-2,92-2 | 0–40 | 2 | 1,25 | 2,92 мм (розетка – вилка) | — | — | — | — | — |
| KADAMM АТК-40-2-X-SMP | 0–40 | 2 | 1,45 | SMP | 0,2/+0,8 | -0,6/+1,0 | -0,4/+1,0 | -1,2/+1,2 | — |
| KADAMM АТК-40-2-X-SSMA | 0–40 | 2 | 1,45 | SSMA | 0,2/+0,8 | -0,6/+1,0 | -0,4/+1,0 | -1,2/+1,2 | — |
| KADAMM АТК-40-2-X-SSMP | 0–40 | 2 | 1,45 | SSMP | 0,2/+0,8 | -0,6/+1,0 | -0,4/+1,0 | -1,2/+1,2 | — |
| KADAMM АТК-50-2-X-2,4 | 0–50 | 2 | — | 2,4 мм | -0,2/+1,0 | — | — | -1,0/+1,2 | — |
| KADAMM АТК-50-2-X-2,4-2 | 0–50 | 2 | 1,25 | 2,4 мм (розетка / вилка) | — | — | — | — | — |
| KADAMM АТК-6-2-X-BNC | 0–6 | 2 | 1,25 | BNC | — | — | — | — | — |
| KADAMM АТК-6-2-X-SMA | 0–6 | 2 | 1,20 | SMA | — | — | — | — | — |
| KADAMM АТК-67-1-X-1,85 | 0–67 | 1 | 1,45 | 1,85 мм | — | — | — | — | — |
| KADAMM АТК-67-2-X-1,85 | 0–67 | 2 | 1,35 | 1,85 мм | — | — | — | -1,5/+1,5 | — |
| KADAMM АТК-8-2-X-N | 0–8 | 2 | 1,20 | N | — | — | — | 0,8 | 0,8 |
| KADAMM АТК-8-2-X-SMA | 0–8 | 2 | — | SMA | -0,2/+0,2 | -0,6/+0,4 | -0,4/+0,4 | — | -1,0/+0,9 |
| KADAMM АТК-8-2-X-TNC | 0–8 | 2 | 1,25 | TNC | — | — | — | — | 0,8 |
Предельные значения: КСВН — не более. При заказе подставьте в артикул модели вместо X номинал ослабления — см. «Как заказать». Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Позиция в артикуле | Что подставить |
|---|---|
| X | номинал ослабления, дБ — целое число из перечня модели (строки ниже); запись «1–10» — номиналы от 1 до 10 дБ |
| X: АТК-4-2-X-N, АТК-8-2-X-N, АТК-12,4-2-X-N | 1–10, 20, 30, 40, 50, 60 дБ |
| X: АТК-18-2-X-N | 1–10, 20, 30, 40 дБ |
| X: АТК-4-2-X-SMA, АТК-8-2-X-SMA, АТК-12,4-2-X-SMA, АТК-18-2-X-SMA | 0, 1–10, 12, 15, 20, 30, 40, 50, 60 дБ |
| X: АТК-26,5-2-X-SMA | 0, 1–10, 12, 15, 20, 30, 40, 50, 60, 70 дБ |
| X: АТК-6-2-X-SMA | 1–30 дБ |
| X: АТК-4-2-X-TNC, АТК-8-2-X-TNC, АТК-12,4-2-X-TNC, АТК-18-2-X-TNC | 1–30, 40, 50, 60 дБ |
| X: АТК-4-2-X-BNC, АТК-6-2-X-BNC | 1–30, 40–60 дБ |
| X: АТК-18-2-X-SMP, АТК-18-2-X-SSMA, АТК-18-2-X-SSMP, АТК-26,5-2-X-SMP, АТК-26,5-2-X-SSMA, АТК-26,5-2-X-SSMP | 0, 1–10, 12, 15, 20, 30, 40 дБ |
| X: АТК-40-2-X-SMP, АТК-40-2-X-SSMA, АТК-40-2-X-SSMP | 0, 1–10, 12, 15, 20, 30 дБ |
| X: АТК-26,5-2-X-3,5 | 1–30, 40, 50, 60–70 дБ |
| X: АТК-40-2-X-2,92 | 0, 1–15, 20, 25, 30, 40, 50 дБ |
| X: АТК-26,5-2-X-2,92 | 5, 6, 10, 15, 20, 30, 40 дБ |
| X: АТК-50-2-X-2,4 | 0, 1–10, 12, 15, 20, 30, 40, 50 дБ |
| X: АТК-67-2-X-1,85 | 1–10, 20, 30 дБ |
| X: АТК-40-2-X, АТК-67-1-X-1,85 | перечень номиналов уточняйте у менеджера |
| Соединители | если в артикуле не указано иначе, вход — вилка, выход — розетка; «(р)-(р)» — обе розетки |
Пример: KADAMM АТК-67-2-20-1,85 — аттенюатор 0–67 ГГц, 2 Вт, ослабление 20 дБ, соединители 1,85 мм вилка — 1,85 мм розетка.
Подбор артикула
Оснащение производства
Лаборатория и Тестирование
Связь и Телекоммуникации
Безопасность и Спецтехника
Энергетика и Электротехника
KADAMM АТК-2 — техническое описание (PDF)
Не входят в подбор (уточняйте у менеджера): KADAMM АТК-40-2-X — перечень номиналов уточняйте у менеджера; KADAMM АТК-67-1-X-1,85 — перечень номиналов уточняйте у менеджера; KADAMM АТК-50-2-X-2,4-2 — перечень номиналов уточняйте у менеджера; KADAMM АТК-18-2-X-SMA-2 — перечень номиналов уточняйте у менеджера; KADAMM АТК-27-2-X-SMA — перечень номиналов уточняйте у менеджера; KADAMM АТК-40-1-X-SMP — перечень номиналов уточняйте у менеджера; KADAMM АТК-40-2-X-2,92-2 — перечень номиналов уточняйте у менеджера; KADAMM АТК-3-2-X-N-НИ120 — перечень номиналов уточняйте у менеджера.
X в артикуле — номинал ослабления, дБ. 0 дБ габариты: Ø9×21,9 мм; 1–30 дБ габариты: Ø9×17,2 мм; 40 дБ габариты: Ø8×47,6 мм; 50 дБ габариты: Ø8×49 мм. Рабочая температура: -55–+125°C. Линейное снижение мощности до 0,5 Вт при 125 °C. Импульсная мощность при 1–30 дБ: 200 Вт (длительность импульса 5 мкс, коэффициент заполнения 1 %); Импульсная мощность при 40 дБ и 50 дБ: 20 Вт (длительность импульса 5 мкс, коэффициент заполнения 1 %).
X в артикуле — номинал ослабления, дБ. 0–10, 12 дБ габариты: Ø9×21,6 мм; 15, 20, 30, 40, 50 дБ габариты: Ø9×25,1 мм; 60 дБ габариты: Ø9×30 мм. Рабочая температура: -55–+125°C. Линейное снижение мощности до 0,1 Вт при 120 °C. Импульсная мощность при 0–50 дБ: 20 Вт (длительность импульса 5 мкс, коэффициент заполнения 1 %); Импульсная мощность при 60 дБ: 500 Вт (длительность импульса 5 мкс, коэффициент заполнения 0,2 %).
X в артикуле — номинал ослабления, дБ. 0–10, 12, 15, 20 дБ габариты: Ø4,8×16,6 мм; 30, 40 дБ габариты: Ø4,8×18,6 мм. Рабочая температура: -55–+125°C. Линейное снижение мощности до 0,5 Вт при 125 °C. Импульсная мощность: 20 Вт (длительность импульса 5 мкс, коэффициент заполнения 1 %).
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Габаритные размеры, мм | Ø9×15,2 — KADAMM АТК-40-2-X; Ø8×26,45 — KADAMM АТК-50-2-X-2,4-2; Ø9×16 — KADAMM АТК-67-1-X-1,85 |
| Погрешность ослабления при 1~10 дБ, дБ | 0,6 — KADAMM АТК-12,4-2-X-N, KADAMM АТК-12,4-2-X-TNC, KADAMM АТК-18-2-X-TNC, KADAMM АТК-27-2-X-SMA; 0,7 — KADAMM АТК-18-2-X-N; 0,4 — KADAMM АТК-4-2-X-N, KADAMM АТК-4-2-X-TNC; -0,6/+0,6 — KADAMM АТК-6-2-X-SMA; -1,0/+1,2 — KADAMM АТК-67-2-X-1,85; 0,5 — KADAMM АТК-8-2-X-N, KADAMM АТК-8-2-X-TNC |
| Погрешность ослабления при 20 дБ, дБ | 0,7 — KADAMM АТК-12,4-2-X-N; 0,8 — KADAMM АТК-18-2-X-N, KADAMM АТК-18-2-X-SMA-2; 0,6 — KADAMM АТК-27-2-X-SMA, KADAMM АТК-8-2-X-N; 0,5 — KADAMM АТК-4-2-X-N; -1,2/+1,2 — KADAMM АТК-67-2-X-1,85 |
| Погрешность ослабления при 1~10/12/15/20 дБ, дБ | -1,0/+1,0 — KADAMM АТК-50-2-X-2,4 |
| Погрешность ослабления при 40/50 дБ, дБ | -1,0/+2,0 — KADAMM АТК-40-2-X-2,92; -1,5/+1,5 — KADAMM АТК-50-2-X-2,4 |
| КСВН при ослаблении 0~20 дБ, не более | 1,40 — KADAMM АТК-50-2-X-2,4 |
| КСВН при ослаблении 30 дБ, не более | 1,30 — KADAMM АТК-50-2-X-2,4 |
| КСВН при ослаблении 40~50 дБ, не более | 1,45 — KADAMM АТК-50-2-X-2,4 |
| Погрешность ослабления при 30/40 дБ, дБ | -0,8/+0,7 — KADAMM АТК-12,4-2-X-SMA; -0,8/+0,8 — KADAMM АТК-18-2-X-SMA, KADAMM АТК-18-2-X-SMP, KADAMM АТК-18-2-X-SSMA, KADAMM АТК-18-2-X-SSMP; -0,8/+1,0 — KADAMM АТК-26,5-2-X-SMA, KADAMM АТК-26,5-2-X-SMP, KADAMM АТК-26,5-2-X-SSMA, KADAMM АТК-26,5-2-X-SSMP; -0,8/+0,6 — KADAMM АТК-4-2-X-SMA, KADAMM АТК-8-2-X-SMA |
| Погрешность ослабления при 60 дБ, дБ | 1,1 — KADAMM АТК-12,4-2-X-N, KADAMM АТК-12,4-2-X-TNC; ±1,1 — KADAMM АТК-12,4-2-X-SMA; ±1,5 — KADAMM АТК-18-2-X-SMA; 1,5 — KADAMM АТК-18-2-X-TNC; 0,8 — KADAMM АТК-4-2-X-N, KADAMM АТК-4-2-X-TNC; ±0,8 — KADAMM АТК-4-2-X-SMA; 0,9 — KADAMM АТК-8-2-X-N, KADAMM АТК-8-2-X-TNC; ±0,9 — KADAMM АТК-8-2-X-SMA |
| КСВН при ослаблении 0~50 дБ, не более | 1,30 — KADAMM АТК-12,4-2-X-SMA; 1,35 — KADAMM АТК-18-2-X-SMA; 1,25 — KADAMM АТК-4-2-X-SMA, KADAMM АТК-8-2-X-SMA |
| КСВН при ослаблении 60 дБ, не более | 1,25 — KADAMM АТК-12,4-2-X-SMA, KADAMM АТК-8-2-X-SMA; 1,30 — KADAMM АТК-18-2-X-SMA; 1,2 — KADAMM АТК-4-2-X-SMA |
| Погрешность ослабления при 11~20 дБ, дБ | 0,7 — KADAMM АТК-12,4-2-X-TNC; 0,8 — KADAMM АТК-18-2-X-TNC; 0,5 — KADAMM АТК-4-2-X-TNC; -0,8/+0,8 — KADAMM АТК-6-2-X-SMA; 0,6 — KADAMM АТК-8-2-X-TNC |
| Погрешность ослабления при 21~30 дБ, дБ | 0,9 — KADAMM АТК-12,4-2-X-TNC; 1,0 — KADAMM АТК-18-2-X-TNC; 0,75 — KADAMM АТК-4-2-X-BNC, KADAMM АТК-6-2-X-BNC; 0,7 — KADAMM АТК-4-2-X-TNC; -1,0/+1,0 — KADAMM АТК-6-2-X-SMA; 0,8 — KADAMM АТК-8-2-X-TNC |
| Погрешность ослабления при 40 дБ, дБ | 0,9 — KADAMM АТК-12,4-2-X-N, KADAMM АТК-12,4-2-X-TNC; 1,2 — KADAMM АТК-18-2-X-N, KADAMM АТК-18-2-X-TNC; -1,0/+1,5 — KADAMM АТК-26,5-2-X-3,5; 0,7 — KADAMM АТК-4-2-X-N, KADAMM АТК-4-2-X-TNC; 0,8 — KADAMM АТК-8-2-X-N, KADAMM АТК-8-2-X-TNC |
| Погрешность ослабления при 1~7 дБ, дБ | 0,3 — KADAMM АТК-4-2-X-BNC, KADAMM АТК-6-2-X-BNC |
| Погрешность ослабления при 7~20 дБ, дБ | 0,5 — KADAMM АТК-4-2-X-BNC, KADAMM АТК-6-2-X-BNC |
| Погрешность ослабления при 40~60 дБ, дБ | 0,8 — KADAMM АТК-4-2-X-BNC, KADAMM АТК-6-2-X-BNC |
| Погрешность ослабления при 1~3 дБ, дБ | -0,6/+0,6 — KADAMM АТК-40-1-X-SMP; ±0,6 — KADAMM АТК-40-2-X-2,92 |
| Погрешность ослабления при 4~15 дБ, дБ | ±0,7 — KADAMM АТК-40-2-X-2,92 |
| Погрешность ослабления при 20/25 дБ, дБ | ±0,8 — KADAMM АТК-40-2-X-2,92 |
| КСВН при ослаблении 0 дБ, не более | 1,35 — KADAMM АТК-40-2-X-2,92 |
| КСВН при ослаблении 1~30 дБ, не более | 1,25 — KADAMM АТК-40-2-X-2,92 |
| КСВН при ослаблении 40~40 дБ, не более | 1,40 — KADAMM АТК-40-2-X-2,92 |
| Погрешность ослабления при 1~19 дБ, дБ | -0,3/+1,0 — KADAMM АТК-26,5-2-X-3,5 |
| Погрешность ослабления при 20~30 дБ, дБ | -0,3/+1,0 — KADAMM АТК-26,5-2-X-3,5 |
| Погрешность ослабления при 60~70 дБ, дБ | -1,0/+1,0 — KADAMM АТК-26,5-2-X-3,5 |
| Погрешность ослабления при 1-6 дБ, дБ | -0,4/+0,8 — KADAMM АТК-26,5-2-X-SMA |
| Погрешность ослабления при 50/60/70 дБ, дБ | -2,0/+2,0 — KADAMM АТК-26,5-2-X-SMA |
| КСВН при ослаблении 0~40 дБ, не более | 1,40 — KADAMM АТК-26,5-2-X-SMA |
| КСВН при ослаблении 50~90 дБ, не более | 1,35 — KADAMM АТК-26,5-2-X-SMA |
| Ослабление, дБ | 3, 6, 10, 20, 30 — KADAMM АТК-3-2-X-N-НИ120; 1-3; 4-8; 9-15; 16-30; 31-33; 34-36; 37-39; 40 — KADAMM АТК-40-2-X; 1; 2; 3; 4; 5; 6; 10; 20 — KADAMM АТК-50-2-X-2,4-2; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10; 20; 30 — KADAMM АТК-67-1-X-1,85 |
| Погрешность ослабления, дБ | -0,5/+0,8 (1–3 дБ); -0,7/+0,9 (4–8 дБ); -0,7/+0,7 (9–15 дБ); -0,9/+1,0 (16–30 дБ); -0,8/+0,8 (31–33 дБ); -0,9/+0,9 (34–36 дБ); -1,0/+1,0 (37–39 дБ); -1,2/+1,2 (40 дБ) — KADAMM АТК-40-2-X; ±0,8 (все номиналы) — KADAMM АТК-50-2-X-2,4-2; -1,0/+1,5 (1–10 дБ); -1,0/+2,0 (20 и 30 дБ) — KADAMM АТК-67-1-X-1,85 |
| Рабочая температура, °C | -35–+75 — KADAMM АТК-18-2-X-SMA-2; -55–+100 — KADAMM АТК-40-1-X-SMP; -55–+125 — KADAMM АТК-40-2-X-2,92-2, KADAMM АТК-50-2-X-2,4-2, KADAMM АТК-67-1-X-1,85 |
| Погрешность ослабления при 3/6/10 дБ, дБ | 0,6 — KADAMM АТК-18-2-X-SMA-2 |
| Степень защиты | IP44 — KADAMM АТК-26,5-2-X-2,92 |
| Погрешность ослабления при 4~8 дБ, дБ | -0,6/+0,7 — KADAMM АТК-40-1-X-SMP |
| Погрешность ослабления при 9~15 дБ, дБ | -0,7/+0,7 — KADAMM АТК-40-1-X-SMP |
| Погрешность ослабления при 16~20 дБ, дБ | -0,8/+0,8 — KADAMM АТК-40-1-X-SMP |
| Погрешность ослабления, ±дБ | 0,6 — KADAMM АТК-3-2-X-N-НИ120; 0,5 / 1,0 (0–26,5 ГГц); 0,8 / 1,2 (26,5–40 ГГц) — по номиналам 1–40 дБ — KADAMM АТК-40-2-X-2,92-2 |
| Интермодуляция 3-го порядка (IM3), дБн, не более | −120 — KADAMM АТК-3-2-X-N-НИ120 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Диапазон, в котором нормированы ослабление и КСВН; верхнюю границу задают звено и тип соединителя. В серии: 0–67 ГГц. |
| Средняя мощность, Вт | Непрерывная мощность на входе при нормальной температуре; при нагреве корпуса она снижается по закону из примечания. В серии: 1–2 Вт. |
| Погрешность ослабления при 0 дБ, дБ | Допустимое отклонение фактического ослабления от номинала; задано для группы номиналов, указанной в заголовке колонки. В серии: -0,2–0,2 дБ. |
| КСВН | Согласование входа и выхода с трактом: чем ближе к единице, тем меньше отражение от самого аттенюатора. В серии: 1,2–1,45. |
| Соединитель | Тип соединителей; вход — вилка, выход — розетка, если в артикуле не указано иначе. В серии: по таблице исполнений (вариантов: 18). |
Выбор внутри серии KADAMM АТК-2: средняя мощность, Вт — от 2 у KADAMM АТК-3-2-X-N-НИ120 до 1 у KADAMM АТК-67-1-X-1,85; КСВН — от 1,20 у KADAMM АТК-6-2-X-SMA до 1,45 у KADAMM АТК-67-1-X-1,85.
Защита входов анализаторов и приёмников от перегрузки, выравнивание уровней в многоканальных трактах, развязка каскадов, имитация затухания трассы на стендах.
Комплект поставки модели серии KADAMM АТК-2: аттенюатор, паспорт изделия.
Он снижает уровень до безопасного для входа и одновременно улучшает согласование: отражения от входа прибора ослабляются дважды — на пути туда и обратно.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Это соединители для межплатных и межмодульных соединений: они стыкуются без гайки и занимают меньше места, аттенюатор с ними встраивают прямо в узел.
Большой номинал набирают несколькими звеньями подряд — так легче сохранить точность и согласование, но корпус удлиняется.
Да, одна модель с соединителем 1,85 мм рассчитана на меньшую мощность — её значение указано в таблице, сверяйте мощность по строке модели.
Серия KADAMM АТК-2 перекрывает до 67 ГГц: KADAMM АТК-67-2-X-1,85 — 0–67; KADAMM АТК-50-2-X-2,4 — 0–50; KADAMM АТК-4-2-X-SMA — 0–4; KADAMM АТК-8-2-X-SMA — 0–8; KADAMM АТК-12,4-2-X-SMA — 0–12,4; KADAMM АТК-18-2-X-SMA — 0–18; KADAMM АТК-6-2-X-SMA — 0–6; KADAMM АТК-4-2-X-N — 0–4; ещё 30 в таблице исполнений.
Соединители серии KADAMM АТК-2 — SMA, N, TNC, SMP, 2,92 мм, SSMP; по моделям: KADAMM АТК-67-2-X-1,85 — 1,85 мм; KADAMM АТК-50-2-X-2,4 — 2,4 мм; KADAMM АТК-4-2-X-SMA — SMA; KADAMM АТК-8-2-X-SMA — SMA; KADAMM АТК-12,4-2-X-SMA — SMA; KADAMM АТК-18-2-X-SMA — SMA; ещё 32 в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АТК-2 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АТК-2 могут уточняться без уведомления.
