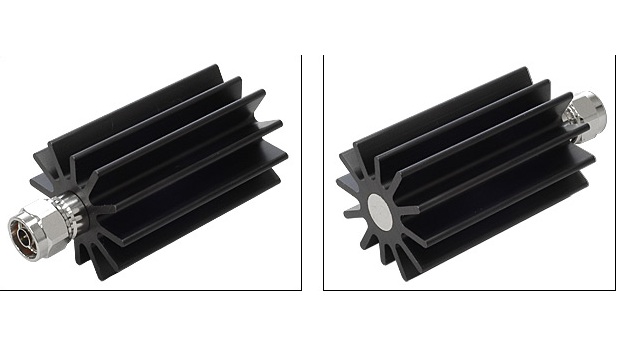

Согласованная нагрузка 50 Ом средней мощности на разъёме N-вилка (папа). Диапазон рабочих частот DC–6 ГГц, КСВн 1,2:1, номинальная мощность 50 Вт. Корпус из латуни с никелевым покрытием, алюминиевый радиатор для отвода тепла. Габариты 125 мм длины, диаметр (max) 65 мм, вес примерно 350 г. Заводское обозначение E04-A5006-02.
N-611T-50WQ — согласованная нагрузка 50 Вт средней мощности для испытания стационарных любительских и профессиональных передатчиков. Резистивный элемент посажен на массивный алюминиевый радиатор — без принудительного охлаждения корпус справляется с 50 Вт продолжительной мощности. На входе — N-вилка (папа), парная розетка — любая N-розетка по MIL-STD-348. Диапазон от постоянного тока до 6 ГГц закрывает все типовые радиолюбительские и операторские диапазоны. Заводское обозначение — E04-A5006-02.
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Диапазон рабочих частот | DC – 6 ГГц |
| КСВн (max) | 1,2:1 |
| Номинальная мощность | 50 Вт |
| Механика | |
|---|---|
| Тип коннектора | N — вилка (папа) |
| Корпус | Латунь, покрытие никель |
| Радиатор | Алюминиевый |
| Длина с разъёмом | 125 мм |
| Диаметр (max) | 65 мм |
| Вес | ~ 350 г |
| Диапазон рабочих температур | −40 — +60 °C |
| Заводское обозначение | E04-A5006-02 |
| Параметр | N-611T-50WQ ◀ | N-611T-5WQ | N-611T-250WQ |
|---|---|---|---|
| Мощность | 50 Вт | 5 Вт | 250 Вт |
| КСВн (max) | 1,2:1 | 1,2 (на 6 ГГц) | 1,25:1 |
| Радиатор | Алюминиевый | Нет | Большой Al |
| Длина | 125 мм | 37 мм | 212 мм |
| Вес | ~350 г | 48 г | 2,2 кг |
| Применение | Стационарные радиостанции | Лаб. измерения | БС, испытания |
| Карточка | — | Смотреть→ | Смотреть→ |
N-611T-50WQ — средняя позиция в линейке. Ниже — родственные нагрузки и компоненты тестового стенда.
Купить Radiolab N-611T-50WQ
Доставка по всей России · Заводская гарантия · Русскоязычная техподдержка
Характеристики:
Поставляем Нагрузка Radiolab N-611T-50WQ (Радиолаб) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
