Цифровые аттенюаторы СВЧ: 73 модели, диапазон до 40 ГГц. Изменение ослабления вручную, цифровым кодом или напряжением.
Регулируемый аттенюатор позволяет менять ослабление сигнала без замены компонента: ступенчато переключателем, плавно ручкой, цифровым кодом или управляющим напряжением. Основные параметры — диапазон и шаг (дискрет) ослабления, погрешность установки, начальные вносимые потери и КСВН.

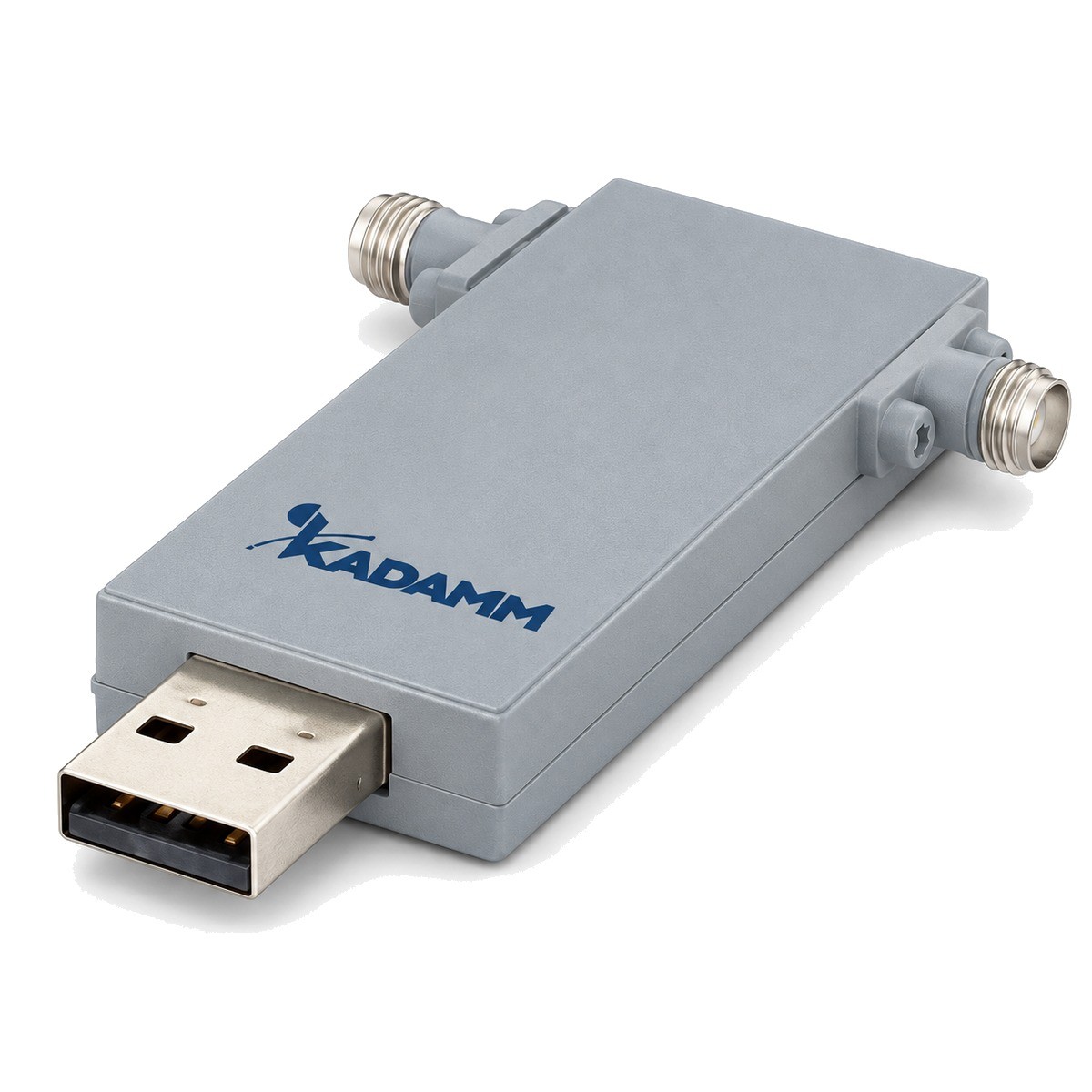

В серии KADAMM АТЦ — 73 модели с рабочим диапазоном до 40 ГГц. Параметры каждой модели — в таблице исполнений.
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Диапазон ослабления, дБ | Число разрядов управления | Шаг ослабления, дБ | Погрешность ослабления, ±дБ | Время перекл., нс | Входная мощность, дБм |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АТЦ-0,1/5000-110-1 | 0,0001–5 | 8 | 2,5 | 0–110 | 7 | 1 | 3 | 500 | 30 |
| KADAMM АТЦ-0/18000-11-1 | DC–18 | 0,6+0,09/ГГц | 1,75 | 0–11 | - | 1 | 1 | - | 30 |
| KADAMM АТЦ-0/18000-110-10 | DC–18 | 0,6+0,09/ГГц | 1,75 | 0–110 | - | 10 | 4,5 | - | 30 |
| KADAMM АТЦ-0/6000-30-1 | DC–6 | 2 | 1,5 | 0–30 | - | 1 | 3–5% | - | 20 |
| KADAMM АТЦ-1/4000 | 0,001–4 | 5 | 1,8 | 0–60 | - | 0,25 | 0,03 | 200 | 27 |
| KADAMM АТЦ-10/13000-40-10 | 0,01–13 | 7 | 1,5 | 0–40 | 4 | 10 | 0,03 | 100 | 37 |
| KADAMM АТЦ-10/18000-31,5-0,5 | 0,01–18 | 3,5 | 2,5 | 0–31,5 | 6 | 0,5 | 2 | - | - |
| KADAMM АТЦ-10/18000-63,5-0,5 | 0,01–18 | 5 | 2,5 | 0–63,5 | 7 | 0,5 | 2 | - | - |
| KADAMM АТЦ-10/18000-63,75-0,25 | 0,01–18 | 6 | 2,5 | 0–63,75 | 8 | 0,25 | 2 | - | - |
| KADAMM АТЦ-10/18000-63-1 | 0,01–18 | 5 | 2,5 | 0–63 | 6 | 1 | 2 | - | - |
| KADAMM АТЦ-10/20000-63,75-0,25 | 0,01–20 | 6,5 | 2,5 | 0–63,75 | 8 | 0,25 | 2 | - | - |
| KADAMM АТЦ-100/18000-31,5-0,5 | 0,1–18 | 5,5 | 2 | 0–31,5 | - | 0,5 | 1 тип. | - | 25 |
| KADAMM АТЦ-100/18000-32-0,03 | 0,1–18 | 4,7 | 2,5 | 0–32 | 10 | 0,03 | 2 | - | - |
| KADAMM АТЦ-100/40000-31,5-0,5 | 0,1–40 | 7 | 2 | 0–31,5 | - | 0,5 | 2 тип. | - | 25 |
| KADAMM АТЦ-100/40000-31-1 | 0,1–40 | 9 | 2,2 | 0–31 | 5 | 1 | 2 | - | - |
| KADAMM АТЦ-100/40000-32-0,03 | 0,1–40 | 6 | 2,5 | 0–32 | 10 | 0,03 | 2 | - | - |
| KADAMM АТЦ-1000/12000 | 1–12 | 6 | 2 | 0–60 | - | 0,25 | 0,03 | 200 | 27 |
| KADAMM АТЦ-1000/18000-127-0,5 | 1–18 | 8 | 2,5 | 0–127 | 8 | 0,5 | 2,5 | - | - |
| KADAMM АТЦ-1000/18000-31,5-0,5 | 1–18 | 5,5 | 2 | 0–31,5 | - | 0,5 | 1 | - | 25 |
| KADAMM АТЦ-1000/18000-31,5-0,5-1 | 1–18 | 5,5 | 2 | 0–31,5 | - | 0,5 | 1 тип. | - | 25 |
| KADAMM АТЦ-1000/2000-31,5-0,5 | 1–2 | 3,6 | 1,8 | 0–31,5 | - | 0,5 | 0,5 тип. | - | 25 |
| KADAMM АТЦ-1000/2000-47,5-0,5 | 1–2 | 3,5 | 1,5 | 0–47,5 | 7 | 0,5 | 0,03 | 100 | 27 |
| KADAMM АТЦ-1000/2000-63,5-0,5 | 1–2 | 5 | 1,7 | 0–63,5 | - | 0,5 | 1,5 | - | 25 |
| KADAMM АТЦ-1000/2000-63,75-0,25 | 1–2 | 1,5 | 1,5 | 0–63,75 | 8 | 0,25 | 1,5 | - | - |
| KADAMM АТЦ-1000/2000-63-1 | 1–2 | 2,5 | 1,5 | 0–63 | 6 | 1 | 0,03 | 100 | 30 |
| KADAMM АТЦ-1000/20000-63,5-0,5 | 1–20 | 7 | 1,8 | 0–63,5 | - | 0,5 | 3 | - | 25 |
| KADAMM АТЦ-1000/40000-31-1 | 1–40 | 8 | 2 | 0–31 | 5 | 1 | 0,05 | - | 27 |
| KADAMM АТЦ-1000/40000-63,5-0,5 | 1–40 | 11,5 | 2 | 0–63,5 | - | 0,5 | 2 | 200 | 25 |
| KADAMM АТЦ-108/400-31-1 | 0,108–0,4 | 2,5 | 2 | 0–31 | - | 1 | 0,03 | 500 | - |
| KADAMM АТЦ-12000/18000-63,75-0,25 | 12–18 | 3,7 | 2,5 | 0–63,75 | 8 | 0,25 | 2,5 | - | - |
| KADAMM АТЦ-18000/26000-47,5-0,5 | 18–26 | 9 | 2,5 | 0–47,5 | 8 | 0,5 | 0,03 | 100 | 27 |
| KADAMM АТЦ-18000/40000 | 18–40 | 9 | 2,5 | 0–60 | - | 0,5 | 0,06 | 200 | 27 |
| KADAMM АТЦ-18000/40000-31,5-0,5 | 18–40 | 8 | 2,5 | 0–31,5 | 6 | 0,5 | 0,06 | 500 | 27 |
| KADAMM АТЦ-18000/40000-50-0,05 | 18–40 | 9 | 2,5 | 0–50 | 10 | 0,05 | 2 | - | - |
| KADAMM АТЦ-20/18000-31,5-0,5 | 0,02–18 | 5,5 | 2 | 0–31,5 | - | 0,5 | 1 тип. | - | 25 |
| KADAMM АТЦ-20/20000-31,5-0,5 | 0,02–20 | 6 | 2 | 0–31,5 | - | 0,5 | 1 тип. | - | 25 |
| KADAMM АТЦ-20/6000-31,5-0,5 | 0,02–6 | 6 | 2 | 0–31,5 | - | 0,5 | 0,5 тип. | - | 25 |
| KADAMM АТЦ-2000/10000-60-0,1 | 2–10 | 7 | 2 | 0–60 | - | 0,1 | - | - | 25 |
| KADAMM АТЦ-2000/18000 | 2–18 | 6 | 2 | 0–60 | - | 0,25 | 0,04 | 200 | 27 |
| KADAMM АТЦ-2000/18000-15-1 | 2–18 | 7 | 2,2 | 0–15 | 4 | 1 | 0,04 | 500 | 20 |
| KADAMM АТЦ-2000/18000-31,5-0,5 | 2–18 | 5,5 | 2 | 0–31,5 | - | 0,5 | 1 тип. | - | 25 |
| KADAMM АТЦ-2000/18000-60-0,1 | 2–18 | 6 | 2 | 0–60 | - | 0,1 | 0,05 | - | 20 |
| KADAMM АТЦ-2000/18000-60-10 | 2–18 | 14 | 2,2 | 0–60 | 3 | 10 | 0,04 | 500 | 20 |
| KADAMM АТЦ-2000/4000-31,5-0,5 | 2–4 | 3,8 | 1,8 | 0–31,5 | - | 0,5 | 0,5 тип. | - | 25 |
| KADAMM АТЦ-2000/4000-63,75-0,25 | 2–4 | 2 | 1,5 | 0–63,75 | 8 | 0,25 | 1,5 | - | - |
| KADAMM АТЦ-2000/40000-31,5-0,5 | 2–40 | 7 | 2 | 0–31,5 | - | 10 | 2 | 1000 | 25 |
| KADAMM АТЦ-26000/40000-51,5-0,5 | 26–40 | 15 | 2,5 | 0–51,5 | 7 | 0,5 | 0,05 | 100 | 27 |
| KADAMM АТЦ-30000/40000-30-0,5 | 30–40 | 5,5 | 1,5 | 0–30 | - | 0,5 | 3–5% | - | 25 |
| KADAMM АТЦ-35000/40000-60-0,5 | 35–40 | 15 | 1,5 | 0–60 | 7 | 0,5 | - | - | 15 |
| KADAMM АТЦ-4000/32000-31,5-0,5 | 4–32 | 5,5 | 2 | 0–31,5 | - | 0,5 | 2 | 1000 | 25 |
| KADAMM АТЦ-4000/32000-63,5-0,5 | 4–32 | 10 | 2 | 0–63,5 | - | 0,5 | 2 | 200 | 25 |
| KADAMM АТЦ-4000/8000-31,5-0,5 | 4–8 | 4,2 | 1,8 | 0–31,5 | - | 0,5 | 0,8 тип. | - | 25 |
| KADAMM АТЦ-4000/8000-63,75-0,25 | 4–8 | 2,5 | 1,8 | 0–63,75 | 8 | 0,25 | 2 | - | - |
| KADAMM АТЦ-50/4000-31-1 | 0,05–4 | 3 | 1,8 | 0–31 | 5 | 1 | 0,5 тип. | 1000 | 24 |
| KADAMM АТЦ-500/18000-31,5-0,5 | 0,5–18 | 5,5 | 2 | 0–31,5 | - | 0,5 | 1 тип. | - | 25 |
| KADAMM АТЦ-500/18000-62-2 | 0,5–18 | 9 | 2 | 0–62 | 5 | 2 | 0,03 | 100 | 27 |
| KADAMM АТЦ-500/40000-31,5-0,5 | 0,5–40 | 7 | 2 | 0–31,5 | - | 0,5 | 2 | - | 25 |
| KADAMM АТЦ-500/40000-63,5-0,5 | 0,5–40 | 11,5 | 1,7 | 0–63,5 | - | 0,5 | 2 | - | 25 |
| KADAMM АТЦ-6000/18000-31,5-0,5 | 6–18 | 5,5 | 2 | 0–31,5 | - | 0,5 | 1 тип. | - | 25 |
| KADAMM АТЦ-6000/26500 | 6–26,5 | 8 | 2,5 | 0–60 | - | 0,5 | 0,04 | 200 | 27 |
| KADAMM АТЦ-7000/9000-32-0,25 | 7–9 | 5,5 | 2 | 0–32 | - | 0,25 | 2 | - | 24 |
| KADAMM АТЦ-8000/12000-101,5-0,5 | 8–12 | 21 | 2 | 0–101,5 | - | 0,5 | 0,4+5% | 200 | 25 |
| KADAMM АТЦ-8000/12000-110-10 | 8–12 | 8 | 1,5 | 0–110 | 4 | 10 | 3–5% | - | 20 |
| KADAMM АТЦ-8000/12000-31,5-0,5 | 8–12 | 4,7 | 2 | 0–31,5 | - | 0,5 | 0,8 тип. | - | 25 |
| KADAMM АТЦ-8000/12000-31-1 | 8–12 | 3,5 | 1,5 | 0–31 | 5 | 1 | 0,02 | 100 | 27 |
| KADAMM АТЦ-8000/12000-63,75-0,25 | 8–12 | 2,8 | 1,8 | 0–63,75 | 8 | 0,25 | 2 | - | - |
| KADAMM АТЦ-8000/18000-63,75-0,25 | 8–18 | 7,5 | 2 | 0–63,75 | - | 0,25 | 1,5 | - | 25 |
| KADAMM АТЦ-8000/18000-63-1 | 8–18 | 8 | 2 | 0–63 | 6 | 1 | 0,05 | 100 | 27 |
| KADAMM АТЦ-8000/18000-70-1 | 8–18 | 11 | 2 | 0–70 | 7 | 1 | 0,05 | 100 | 27 |
| KADAMM АТЦ-8200/12400-61-1 | 8,2–12,4 | 7 | 2,2 | 0–61 | 6 | 1 | 0,04 | 500 | 30 |
| KADAMM АТЦ-8500/9500-31,5-0,25 | 8,5–9,5 | 5,5 | 2 | 0–31,5 | - | 0,25 | 3–5% | - | 30 |
| KADAMM АТЦ-9000/10000-47,5-0,5 | 9–10 | 5,5 | 1,8 | 0–47,5 | 7 | 0,5 | 0,03 | 100 | 27 |
| KADAMM АТЦ-9K/20000-31,5-0,5 | 9K–20 | 6 | 2 | 0–31,5 | - | 0,5 | 1 тип. | - | 25 |
Предельные значения: потери — не более; КСВН — не более; время перекл. — не более; входная мощность — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выберите модель по диапазону частот, затем по диапазону и шагу ослабления, способу управления (ручной, цифровой, аналоговый) и допустимой мощности. Для автоматизированных стендов берите цифровые или программируемые исполнения.
Шаг — минимальное изменение ослабления; погрешность — отклонение фактического ослабления от установленного. Оба значения — в таблице.
Начальные вносимые потери указаны в таблице отдельно; их добавляют к установленному ослаблению.
Производитель — КАДАММ (KADAMM). Термины параметров — по ГОСТ 23221-78 и ГОСТ 20265-83. Характеристики могут быть изменены без уведомления.
Промышленное оборудование Цифровые аттенюаторы СВЧ KADAMM АТЦ от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
