Аттенюаторы коаксиальные фиксированные 50 Ом, 100 Вт KADAMM АТК-100

Серия KADAMM АТК-100 — 21 модель в диапазоне до 40 ГГц, соединители SMA, N, 3,5 мм, 2,92 мм. Модели различаются: частоты, КСВН, погрешность ослабления при 3 дБ, погрешность ослабления при 6~10 дБ, погрешность ослабления при 11~20 дБ.

В серии KADAMM АТК-100 — 21 модель. Номинал ослабления в артикуле обозначен буквой X и выбирается из ряда, указанного в примечании к таблице; погрешность ослабления и КСВН заданы по группам номиналов.

Аттенюатор снижает уровень сигнала на заданное число децибел и при этом остаётся согласованным с трактом: входной и выходной КСВН малы во всей рабочей полосе.

Ослабленная часть мощности превращается в тепло на резистивном или поглощающем элементе, поэтому допустимая мощность аттенюатора определяется его нагревом. Удобно помнить: 3 дБ — это половина мощности, 10 дБ — десятая часть, 20 дБ — сотая.

По таблице исполнений KADAMM АТК-100: КСВН от 1,2 до 1,45 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

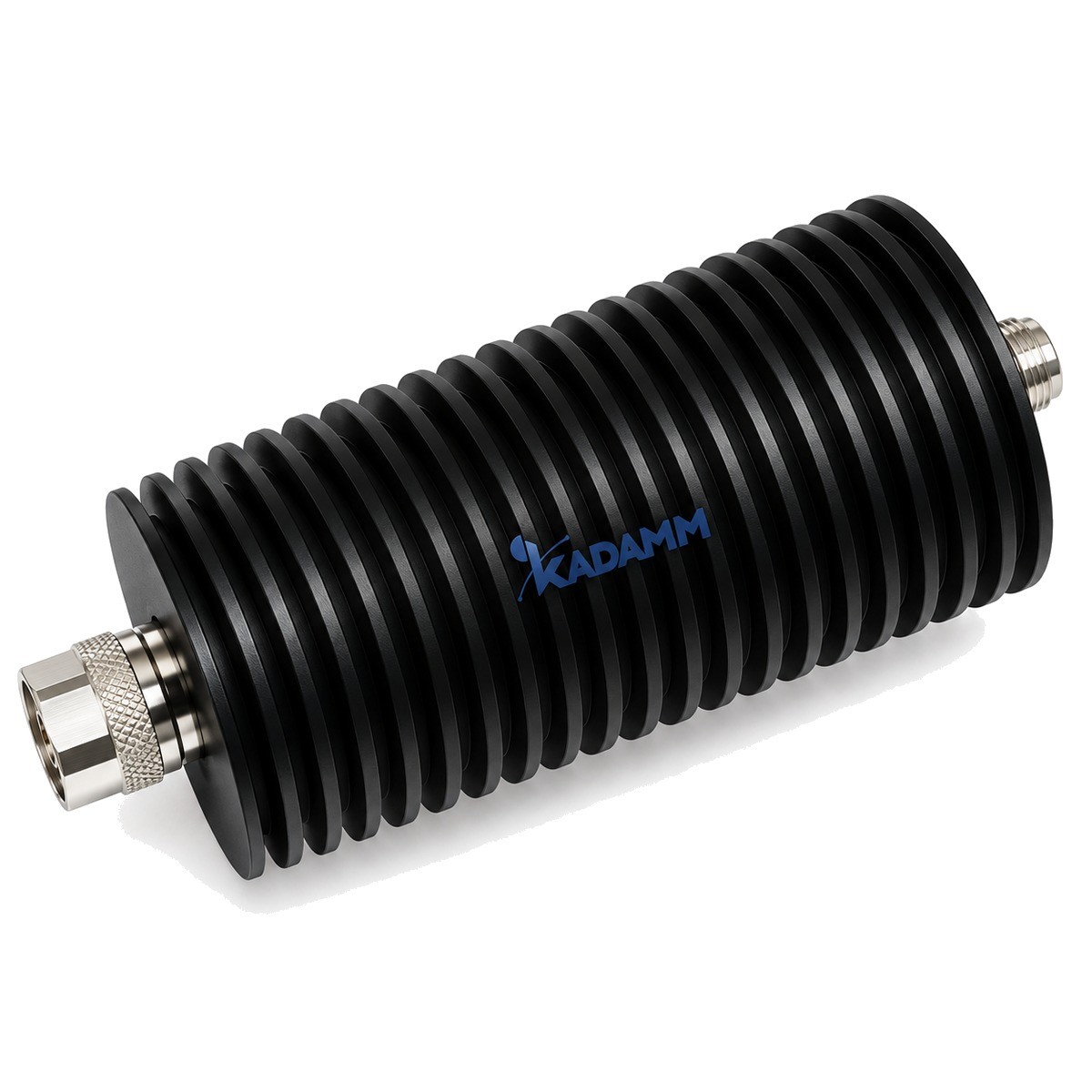

Мощные аттенюаторы в цилиндрическом или прямоугольном корпусе. С этого класса мощности у аттенюатора появляется выбор формы корпуса. Буква Ц в конце артикула — цилиндрический радиатор, который ставится в линию между кабелями; буква П — прямоугольный корпус-радиатор, который удобно крепить к плоскому основанию стенда или стойки. Электрически исполнения одной модели одинаковы, разница — в компоновке и способе крепления. Кроме основного ряда с соединителями N и SMA, в серии есть модели с 3,5 мм, SMA и 2,92 мм для диапазонов K и Ka: в них мощный резистивный узел совмещён с прецизионными соединителями, и такие модели выделены в таблице отдельными строками. Одна из них выпускается с выбором из двух номиналов, записанных в артикуле. Для мощности такого класса тепловой режим становится главным ограничением: при нагреве корпуса допустимая мощность снижается, и в примечании указано, до какого значения. Прямоугольный корпус, прикреплённый к металлическому основанию, дополнительно отдаёт тепло через него. Серию применяют на испытательных стендах передатчиков связи и радиолокационных модулей, для понижения мощности перед анализатором и ваттметром, в составе нагрузочных трактов при наладке усилителей мощности. Модели для диапазонов K и Ka имеют свои корпуса и температурные группы, отличные от исполнений Ц и П, — габарит и предел рабочей температуры смотрите в примечании к их строкам. Импульсная мощность в серии нормирована раздельно для нижней части диапазона и для его верхней границы — с разными коэффициентами заполнения.

Пример: KADAMM АТК-4-100-3-N-Ц — аттенюатор 0–4 ГГц, 100 Вт, ослабление 3 дБ, соединители N вилка — N розетка, цилиндрический корпус.

Указаны у части моделей серии; у остальных параметр не нормируется.

Выбор внутри серии KADAMM АТК-100: КСВН — от 1,20 у KADAMM АТК-4-100-X-SMA-Ц до 1,45 у KADAMM АТК-26,5-100-10/40-3,5.

Защита входов анализаторов и приёмников от перегрузки, выравнивание уровней в многоканальных трактах, развязка каскадов, имитация затухания трассы на стендах.

Комплект поставки модели серии KADAMM АТК-100: аттенюатор, паспорт изделия.
