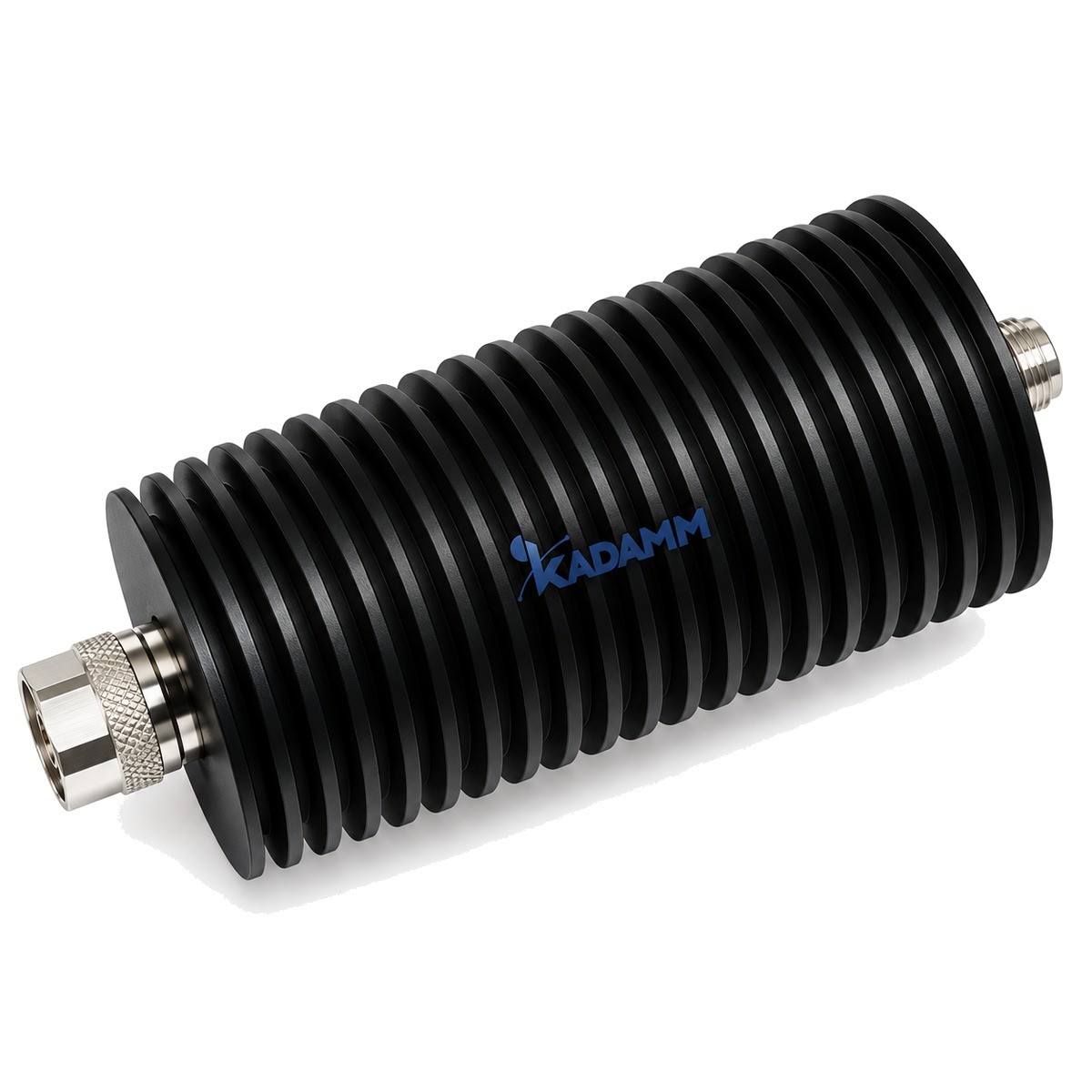

Аттенюаторы коаксиальные фиксированные 50 Ом, 50 Вт: 20 моделей, диапазон до 50 ГГц, соединители N, SMA, 2,92 мм, 3,5 мм, 2,4 мм. Ослабление сигнала на заданное значение с малым КСВН.
Серия KADAMM АТК — 20 моделей в диапазоне до 50 ГГц, соединители N, SMA, 2,92 мм, 3,5 мм, 2,4 мм. Модели различаются: частоты, средняя мощность, КСВН, погрешность ослабления при 1~10 дБ, погрешность ослабления при 11~20 дБ.
В серии KADAMM АТК — 20 моделей. Номинал ослабления в артикуле обозначен буквой X и выбирается из ряда, указанного в примечании к таблице; погрешность ослабления и КСВН заданы по группам номиналов.
Аттенюатор снижает уровень сигнала на заданное число децибел и при этом остаётся согласованным с трактом: входной и выходной КСВН малы во всей рабочей полосе.
Ослабленная часть мощности превращается в тепло на резистивном или поглощающем элементе, поэтому допустимая мощность аттенюатора определяется его нагревом. Удобно помнить: 3 дБ — это половина мощности, 10 дБ — десятая часть, 20 дБ — сотая.
По таблице исполнений KADAMM АТК: КСВН от 1,2 до 1,65; допустимая мощность от 40 до 50 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Аттенюаторы среднего класса мощности для измерений на выходе передатчика. Серия без хвоста в артикуле — самый ходовой мощный класс из цилиндрических аттенюаторов. Её ставят между выходом передатчика или усилителя и измерительным прибором, когда нужно одновременно погасить основную часть мощности и сохранить хорошее согласование с источником. Корпус — массивный цилиндр-радиатор, и в линии он заметно тяжелее кабеля. Габарит в серии разный по группам номиналов: малые, средние и самые большие номиналы выполнены в корпусах разного диаметра и длины — по примечанию к таблице. КСВН для части моделей нормирован раздельно для групп номиналов, поэтому одна и та же модель при разных X может иметь разное согласование. Соединители — N и SMA для частот до Ku, 3,5 мм, 2,92 мм и 2,4 мм для более высоких диапазонов. Для мощных измерений в линию лучше ставить исполнение с N: резьбовое соединение большего диаметра надёжнее переносит нагрев и механическую нагрузку от тяжёлого корпуса. Импульсная мощность в примечании нормирована своей длительностью и коэффициентом заполнения для каждой группы номиналов. Перед включением передатчика проверьте, что и средняя, и импульсная мощность укладываются в нормы выбранного исполнения, и что аттенюатор подключён входом к источнику. Температурная группа у моделей серии разная: часть исполнений рассчитана на сниженный верхний предел рабочей температуры, часть — на расширенный, и это указано в примечании к каждой группе строк. Для полевой аппаратуры и передатчиков в закрытых шкафах выбирайте исполнение с расширенной температурной группой.
| Параметр | По серии |
|---|---|
| Моделей в серии | 20 |
| Диапазон частот серии | до 50 ГГц |
| Средняя мощность | 40–50 Вт |
| КСВН | 1,2–1,65 |
| Соединитель | по таблице исполнений (вариантов: 10) |
| Погрешность ослабления при 1~10 дБ | 0,4–0,8 дБ |
| Погрешность ослабления при 11~20 дБ | 0,5–0,9 дБ |
| Погрешность ослабления при 21~30 дБ | 0,7–1,1 дБ |
| Погрешность ослабления при 31~50 дБ | 0,7–1,3 дБ |
| Ослабление | 20–40; 3; 6; 10; 15; 20; 30; 40; 3/6, 10, 20, 30, 40; 10, 20, 30, 40; 30 |
| Артикул | Частоты, ГГц | Средняя мощность, Вт | КСВН | Соединитель | Погрешность ослабления при 1~10 дБ, дБ | Погрешность ослабления при 11~20 дБ, дБ | Погрешность ослабления при 21~30 дБ, дБ | Погрешность ослабления при 31~50 дБ, дБ | Ослабление, дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АТК-10-50-X-7/16 | 0–10 | 50 | 1,35 | 7/16 | — | — | — | — | 3/6, 10, 20, 30, 40 |
| KADAMM АТК-10-50-X-N | 0–10 | 50 | 1,35 | N | — | — | — | — | 3/6, 10, 20, 30, 40 |
| KADAMM АТК-12,4-50-X-N | 0–12,4 | 50 | 1,35 | N | 0,6 | 0,7 | 0,8 | 1,1 | — |
| KADAMM АТК-12,4-50-X-SMA | 0–12,4 | 50 | 1,35 | SMA | 0,6 | 0,7 | 0,8 | 1,1 | — |
| KADAMM АТК-12-40-20-N | 0–12 | 40 | 1,3 | N (розетка – вилка) | — | — | — | — | — |
| KADAMM АТК-18-50-X-N | 0–18 | 50 | 1,45 | N | 0,8 | 0,9 | 1,1 | 1,3 | — |
| KADAMM АТК-18-50-X-N-2 | 0–18 | 50 | 1,35 | N (вилка – розетка) | 0,8 | 0,9 | 1,1 | 1,2–1,3 | — |
| KADAMM АТК-18-50-X-SMA | 0–18 | 50 | 1,45 | SMA | 0,8 | 0,9 | 1,1 | 1,3 | — |
| KADAMM АТК-26,5-50-X-3,5 | 0–26,5 | 50 | — | 3,5 мм | — | — | — | — | — |
| KADAMM АТК-26,5-50-X-SMA | 0–26,5 | 50 | 1,30 | SMA | — | — | — | — | — |
| KADAMM АТК-3-50-X-N-НИ120 | 0–3 | 50 | 1,3 | N (род уточняйте у менеджера) | — | — | — | — | 10, 20, 30, 40 |
| KADAMM АТК-4-50-X-N | 0–4 | 50 | 1,20 | N | 0,4 | 0,5 | 0,7 | 0,7 | — |
| KADAMM АТК-4-50-X-SMA | 0–4 | 50 | 1,20 | SMA | 0,4 | 0,5 | 0,7 | 0,7 | — |
| KADAMM АТК-40-50-X-2,92 | 0–40 | 50 | 1,35 | 2,92 мм | — | — | — | — | — |
| KADAMM АТК-5-50-30-N-НИ100 | 0–5 | 50 | 1,25 | N (род уточняйте у менеджера) | — | — | — | — | 30 |
| KADAMM АТК-50-50-20/40-2,4 | 0–50 | 50 | 1,65 | 2,4 мм | — | — | — | — | 20–40 |
| KADAMM АТК-6-50-X-N | 0–6 | 50 | 1,2 | N (вилка / розетка) | — | — | — | — | 3; 6; 10; 15; 20; 30; 40 |
| KADAMM АТК-8-50-30-N-НИ100 | 0–8 | 50 | 1,3 | N (род уточняйте у менеджера) | — | — | — | — | 30 |
| KADAMM АТК-8-50-X-N | 0–8 | 50 | 1,25 | N | 0,5 | 0,6 | 0,8 | 0,8 | — |
| KADAMM АТК-8-50-X-SMA | 0–8 | 50 | 1,25 | SMA | 0,5 | 0,6 | 0,8 | 0,8 | — |
Предельные значения: КСВН — не более. При заказе подставьте в артикул модели вместо X номинал ослабления — см. «Как заказать». Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Позиция в артикуле | Что подставить |
|---|---|
| X | номинал ослабления, дБ — целое число из перечня модели (строки ниже); запись «1–10» — номиналы от 1 до 10 дБ |
| X: АТК-4/8/12,4/18-50-X-N, АТК-4/8/12,4/18-50-X-SMA | 1–50 дБ |
| X: АТК-26,5-50-X-SMA | 1–10, 20, 30, 40, 50, 60 дБ |
| X: АТК-26,5-50-X-3,5 | 3, 6, 10, 20, 30, 40, 50, 60 дБ |
| X: АТК-40-50-X-2,92 | 20, 30, 40 дБ |
| Соединители | если в артикуле не указано иначе, вход — вилка, выход — розетка; «(р)-(р)» — обе розетки |
Пример: KADAMM АТК-40-50-20-2,92 — аттенюатор 0–40 ГГц, 50 Вт, ослабление 20 дБ, соединители 2,92 мм вилка — 2,92 мм розетка.
Подбор артикула
Оснащение производства
Лаборатория и Тестирование
Связь и Телекоммуникации
Безопасность и Спецтехника
Энергетика и Электротехника
KADAMM АТК — техническое описание (PDF)
Не входят в подбор (уточняйте у менеджера): KADAMM АТК-6-50-X-N — перечень номиналов уточняйте у менеджера; KADAMM АТК-10-50-X-N — перечень номиналов уточняйте у менеджера; KADAMM АТК-10-50-X-7/16 — перечень номиналов уточняйте у менеджера; KADAMM АТК-18-50-X-N-2 — перечень номиналов уточняйте у менеджера; KADAMM АТК-3-50-X-N-НИ120 — перечень номиналов уточняйте у менеджера.
X в артикуле — номинал ослабления, дБ. 1–9 дБ габариты: Ø38×90 мм; 10, 20, 30, 40 дБ габариты: Ø54×109,7 мм; 50, 60 дБ габариты: Ø63×71 мм. Рабочая температура: -55–+85°C. Линейное снижение мощности до 5 Вт при 125 °C. 10, 20, 30, 40 дБ Импульсная мощность: 200 Вт (длительность импульса 5 мкс, коэффициент заполнения 10 %); 50, 60 дБ Импульсная мощность: 500 Вт (длительность импульса 5 мкс, коэффициент заполнения 10 %); 1–9 дБ Импульсная мощность: 500 Вт (длительность импульса 5 мкс, коэффициент заполнения 5 %).
X в артикуле — номинал ослабления, дБ. 3, 6, 50, 60 дБ габариты: Ø63×74 мм; 10, 20, 30, 40 дБ габариты: Ø54×128,1 мм . Рабочая температура: -55–+85°C. Линейное снижение мощности до 5 Вт при 125 °C. 3, 6, 50, 60 дБ Импульсная мощность: 1000 Вт (длительность импульса 5 мкс, коэффициент заполнения 2,5 %); 10, 20, 30, 40 дБ Импульсная мощность: 200 Вт (длительность импульса 5 мкс, коэффициент заполнения 10 %).
X в артикуле — номинал ослабления, дБ. габариты: Ø54×109,8 мм. Рабочая температура: -55–+125°C. Линейное снижение мощности до 2,5 Вт при 120 °C.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Габаритные размеры, мм | Ø38×71,5 — KADAMM АТК-12-40-20-N; Ø38×70 — KADAMM АТК-6-50-X-N |
| Погрешность ослабления при 20 дБ, дБ | 1,3 — KADAMM АТК-12-40-20-N; -3,0/+3,0 — KADAMM АТК-40-50-X-2,92 |
| Погрешность ослабления при 30 дБ, дБ | -3,0/+3,0 — KADAMM АТК-40-50-X-2,92 |
| Погрешность ослабления при 40 дБ, дБ | -3,0/+3,0 — KADAMM АТК-40-50-X-2,92 |
| Погрешность ослабления при 3 дБ, дБ | -0,8/+1,0 — KADAMM АТК-26,5-50-X-3,5 |
| Погрешность ослабления при 6 дБ, дБ | -1,0/+1,7 — KADAMM АТК-26,5-50-X-3,5 |
| Погрешность ослабления при 10/20/30/40 дБ, дБ | -2,0/+2,0 — KADAMM АТК-26,5-50-X-3,5 |
| Погрешность ослабления при 50/60 дБ, дБ | -1,0/+1,0 — KADAMM АТК-26,5-50-X-3,5, KADAMM АТК-26,5-50-X-SMA |
| КСВН при ослаблении 3/6/50/60 дБ, не более | 1,3 — KADAMM АТК-26,5-50-X-3,5 |
| КСВН при ослаблении 10/20/30/40 дБ, не более | 1,35 — KADAMM АТК-26,5-50-X-3,5 |
| Погрешность ослабления при 1~9 дБ, дБ | -1,0/+2,5 — KADAMM АТК-26,5-50-X-SMA |
| Погрешность ослабления при 10 дБ, дБ | -2,0/+2,0 — KADAMM АТК-26,5-50-X-SMA |
| Погрешность ослабления при 20/30/40 дБ, дБ | -2,0/+2,0 — KADAMM АТК-26,5-50-X-SMA |
| Погрешность ослабления, дБ | ±0,4 (3 дБ); ±0,4 (6 дБ); ±0,5 (10 дБ); ±0,5 (15 дБ); ±0,6 (20 дБ); ±0,8 (30 дБ); ±1,0 (40 дБ) — KADAMM АТК-6-50-X-N |
| Рабочая температура, °C | -55–+125 — KADAMM АТК-18-50-X-N-2, KADAMM АТК-6-50-X-N |
| Интермодуляция PIM3, дБн | −120 (2 × 33 дБм) — KADAMM АТК-6-50-X-N |
| Импульсная мощность, Вт | 5000 — KADAMM АТК-10-50-X-7/16, KADAMM АТК-10-50-X-N |
| Погрешность ослабления, ±дБ | 0,6 — KADAMM АТК-3-50-X-N-НИ120; 1 — KADAMM АТК-5-50-30-N-НИ100; 1,2 — KADAMM АТК-8-50-30-N-НИ100 |
| Интермодуляция 3-го порядка (IM3), дБн, не более | −120 — KADAMM АТК-3-50-X-N-НИ120; −100 — KADAMM АТК-5-50-30-N-НИ100, KADAMM АТК-8-50-30-N-НИ100 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Диапазон, в котором нормированы ослабление и КСВН; верхнюю границу задают звено и тип соединителя. В серии: 0–50 ГГц. |
| Средняя мощность, Вт | Непрерывная мощность на входе при нормальной температуре; при нагреве корпуса она снижается по закону из примечания. В серии: 40–50 Вт. |
| Ослабление, дБ | Номинал ослабления модели: на столько децибел мощность на выходе меньше входной. В серии: 20–40; 3; 6; 10; 15; 20; 30; 40; 3/6, 10, 20, 30, 40; 10, 20, 30, 40; 30. |
| Погрешность ослабления при 1~10 дБ, дБ | Допустимое отклонение фактического ослабления от номинала; задано для группы номиналов, указанной в заголовке колонки. В серии: 0,4–0,8 дБ. |
| КСВН | Согласование входа и выхода с трактом: чем ближе к единице, тем меньше отражение от самого аттенюатора. В серии: 1,2–1,65. |
| Соединитель | Тип соединителей; вход — вилка, выход — розетка, если в артикуле не указано иначе. В серии: по таблице исполнений (вариантов: 10). |
Выбор внутри серии KADAMM АТК: средняя мощность, Вт — от 50 у KADAMM АТК-8-50-30-N-НИ100 до 40 у KADAMM АТК-12-40-20-N; КСВН — от 1,20 у KADAMM АТК-4-50-X-SMA до 1,65 у KADAMM АТК-50-50-20/40-2,4.
Защита входов анализаторов и приёмников от перегрузки, выравнивание уровней в многоканальных трактах, развязка каскадов, имитация затухания трассы на стендах.
Комплект поставки модели серии KADAMM АТК: аттенюатор, паспорт изделия.
Он снижает уровень до безопасного для входа и одновременно улучшает согласование: отражения от входа прибора ослабляются дважды — на пути туда и обратно.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Разные номиналы набраны разными звеньями и корпусами; согласование каждого варианта нормировано своей строкой.
При прочих равных — N: он крупнее, лучше переносит нагрев и нагрузку от массы аттенюатора, чем SMA.
Да: вход подключают к источнику мощности, иначе основное тепло выделится не в том звене, для которого рассчитан радиатор.
Серия KADAMM АТК перекрывает до 50 ГГц: KADAMM АТК-40-50-X-2,92 — 0–40; KADAMM АТК-26,5-50-X-3,5 — 0–26,5; KADAMM АТК-26,5-50-X-SMA — 0–26,5; KADAMM АТК-4-50-X-SMA — 0–4; KADAMM АТК-8-50-X-SMA — 0–8; KADAMM АТК-12,4-50-X-SMA — 0–12,4; KADAMM АТК-18-50-X-SMA — 0–18; KADAMM АТК-4-50-X-N — 0–4; ещё 12 в таблице исполнений.
Соединители серии KADAMM АТК — N, SMA, 2,92 мм, 3,5 мм, 2,4 мм; по моделям: KADAMM АТК-40-50-X-2,92 — 2,92 мм; KADAMM АТК-26,5-50-X-3,5 — 3,5 мм; KADAMM АТК-26,5-50-X-SMA — SMA; KADAMM АТК-4-50-X-SMA — SMA; KADAMM АТК-8-50-X-SMA — SMA; KADAMM АТК-12,4-50-X-SMA — SMA; ещё 14 в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АТК — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АТК могут уточняться без уведомления.
