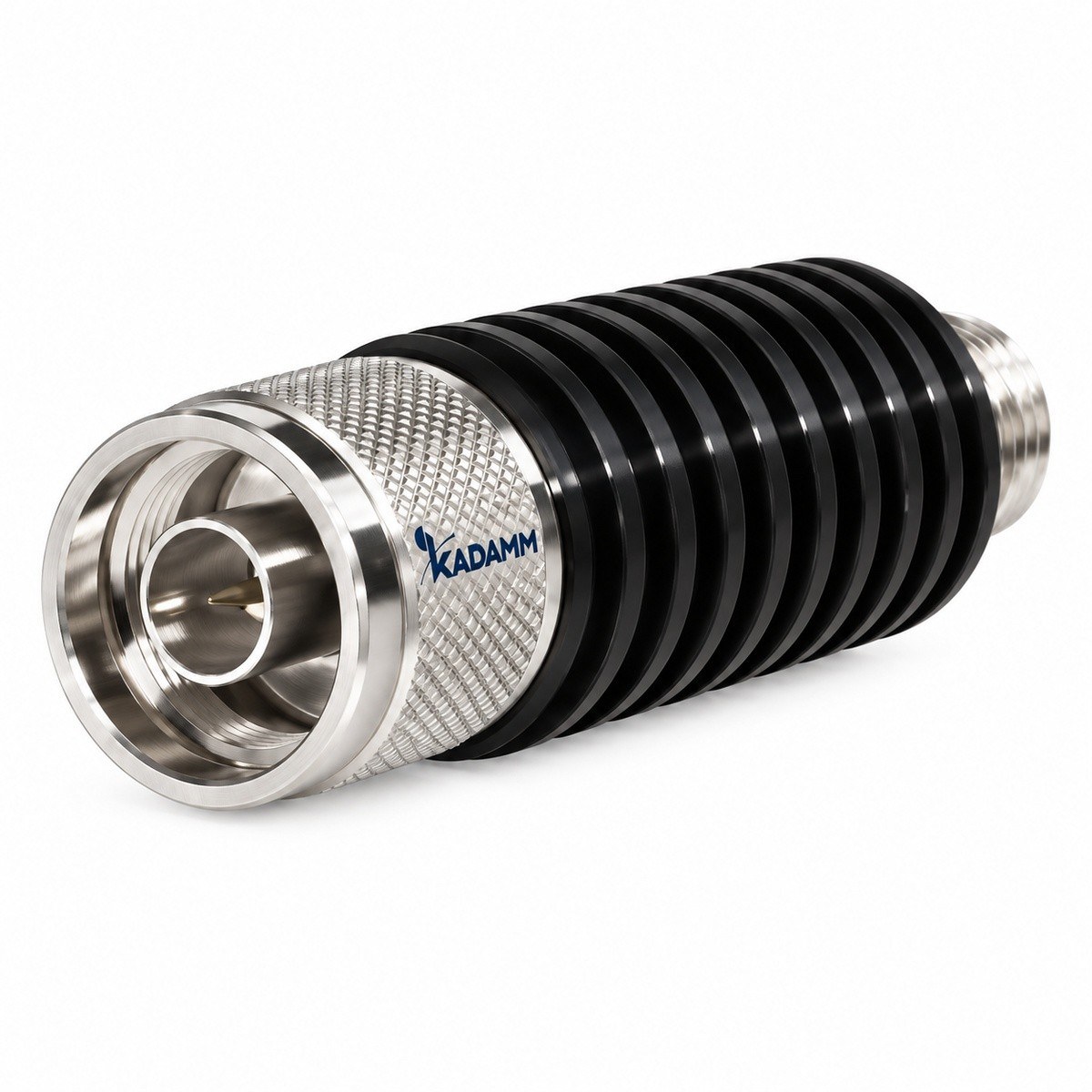

Аттенюаторы коаксиальные фиксированные прецизионные, 1 и 5 Вт: 25 моделей, диапазон до 18 ГГц, соединители по таблице исполнений. Ослабление сигнала на заданное значение с малым КСВН.
Серия KADAMM АТК-П — 25 моделей в диапазоне до 18 ГГц. Модели различаются: частоты, мощн., КСВН, ослабление, погрешность ослабления.
В серии KADAMM АТК-П — 25 моделей. Номинал ослабления в артикуле обозначен буквой X и выбирается из ряда, указанного в примечании к таблице; погрешность ослабления и КСВН заданы по группам номиналов.
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Ослабление, дБ | Погрешность ослабления, ±дБ |
|---|---|---|---|---|---|
| KADAMM АТК-12,4-1-3-SMA(в)-SMA(р) | 0-12,4 | 1 | 1,4 | 3 | ±0,5 |
| KADAMM АТК-12,4-1-30-SMA(в)-SMA(р) | 0-12,4 | 1 | 1,4 | 30 | ±1,0 |
| KADAMM АТК-12,4-1-40-SMA(в)-SMA(р) | 0-12,4 | 1 | 1,4 | 40 | ±1,2 |
| KADAMM АТК-12,4-1-6-SMA(в)-SMA(р) | 0-12,4 | 1 | 1,4 | 6 | ±0,6 |
| KADAMM АТК-12,4-5-10-N(в)-N(р) | 0-12,4 | 5 | 1,4 | 10 | ±1,0 |
| KADAMM АТК-12,4-5-20-N(в)-N(р) | 0-12,4 | 5 | 1,4 | 20 | ±1,5 |
| KADAMM АТК-12,4-5-3-N(в)-N(р) | 0-12,4 | 5 | 1,4 | 3 | ±0,6 |
| KADAMM АТК-12,4-5-30-N(в)-N(р) | 0-12,4 | 5 | 1,4 | 30 | ±1,5 |
| KADAMM АТК-12,4-5-6-N(в)-N(р) | 0-12,4 | 5 | 1,4 | 6 | ±0,8 |
| KADAMM АТК-18-1-10-SMA(в)-SMA(р) | 0-18,0 | 1 | 1,5 | 10 | ±1,25 |
| KADAMM АТК-18-1-20-SMA(в)-SMA(р) | 0-18,0 | 1 | 1,5 | 20 | ±1,5 |
| KADAMM АТК-18-1-3-SMA(в)-SMA(р) | 0-18,0 | 1 | 1,5 | 3 | ±0,6 |
| KADAMM АТК-18-1-30-SMA(в)-SMA(р) | 0-18,0 | 1 | 1,5 | 30 | ±1,5 |
| KADAMM АТК-18-1-40-SMA(в)-SMA(р) | 0-18,0 | 1 | 1,5 | 40 | ±1,5 |
| KADAMM АТК-18-1-6-SMA(в)-SMA(р) | 0-18,0 | 1 | 1,5 | 6 | ±0,18 |
| KADAMM АТК-3-1-20-SMA(в)-SMA(р) | 0-3 | 1 | 1,2 | 20 | ±0,6 |
| KADAMM АТК-3-1-3-SMA(в)-SMA(р) | 0-3 | 1 | 1,2 | 3 | ±0,4 |
| KADAMM АТК-3-1-30-SMA(в)-SMA(р) | 0-3 | 1 | 1,2 | 30 | ±0,6 |
| KADAMM АТК-3-1-40-SMA(в)-SMA(р) | 0-3 | 1 | 1,2 | 40 | ±0,8 |
| KADAMM АТК-3-1-6-SMA(в)-SMA(р) | 0-3 | 1 | 1,2 | 6 | ±0,4 |
| KADAMM АТК-3-5-10-N(в)-N(р) | 0-3 | 5 | 1,25 | 10 | ±0,5 |
| KADAMM АТК-3-5-20-N(в)-N(р) | 0-3 | 5 | 1,25 | 20 | ±0,6 |
| KADAMM АТК-3-5-3-N(в)-N(р) | 0-3 | 5 | 1,25 | 3 | ±0,5 |
| KADAMM АТК-3-5-30-N(в)-N(р) | 0-3 | 5 | 1,25 | 30 | ±0,8 |
| KADAMM АТК-3-5-6-N(в)-N(р) | 0-3 | 5 | 1,25 | 6 | ±0,5 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
Выбор внутри серии KADAMM АТК-П: средняя мощность, Вт — от 5 у KADAMM АТК-12,4-5-30-N(в)-N(р) до 1 у KADAMM АТК-3-1-3-SMA(в)-SMA(р); КСВН — от 1,2 у KADAMM АТК-3-1-3-SMA(в)-SMA(р) до 1,5 у KADAMM АТК-18-1-40-SMA(в)-SMA(р).
Серия KADAMM АТК-П (до 18 ГГц; диапазоны IEEE L, S, C, X, Ku): защита входов приборов; измерительные стенды; согласование трактов; системы связи.
Комплект поставки модели серии KADAMM АТК-П: аттенюатор, паспорт изделия.
Серия KADAMM АТК-П перекрывает до 18 ГГц: KADAMM АТК-3-1-3-SMA(в)-SMA(р) — 0-3; KADAMM АТК-3-1-6-SMA(в)-SMA(р) — 0-3; KADAMM АТК-3-1-20-SMA(в)-SMA(р) — 0-3; KADAMM АТК-3-1-30-SMA(в)-SMA(р) — 0-3; KADAMM АТК-3-1-40-SMA(в)-SMA(р) — 0-3; KADAMM АТК-12,4-1-3-SMA(в)-SMA(р) — 0-12,4; KADAMM АТК-12,4-1-6-SMA(в)-SMA(р) — 0-12,4; KADAMM АТК-12,4-1-30-SMA(в)-SMA(р) — 0-12,4; ещё 17 в таблице исполнений.
У KADAMM АТК-П: диапазон до 18 ГГц, 25 моделей, соединители по таблице исполнений. У KADAMM АТК-200/600: диапазон до 18 ГГц, 32 модели, соединители N.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АТК-П — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АТК-П могут уточняться без уведомления.
Поставляем Аттенюаторы коаксиальные фиксированные прецизионные, 1 и 5 Вт KADAMM АТК-П под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
