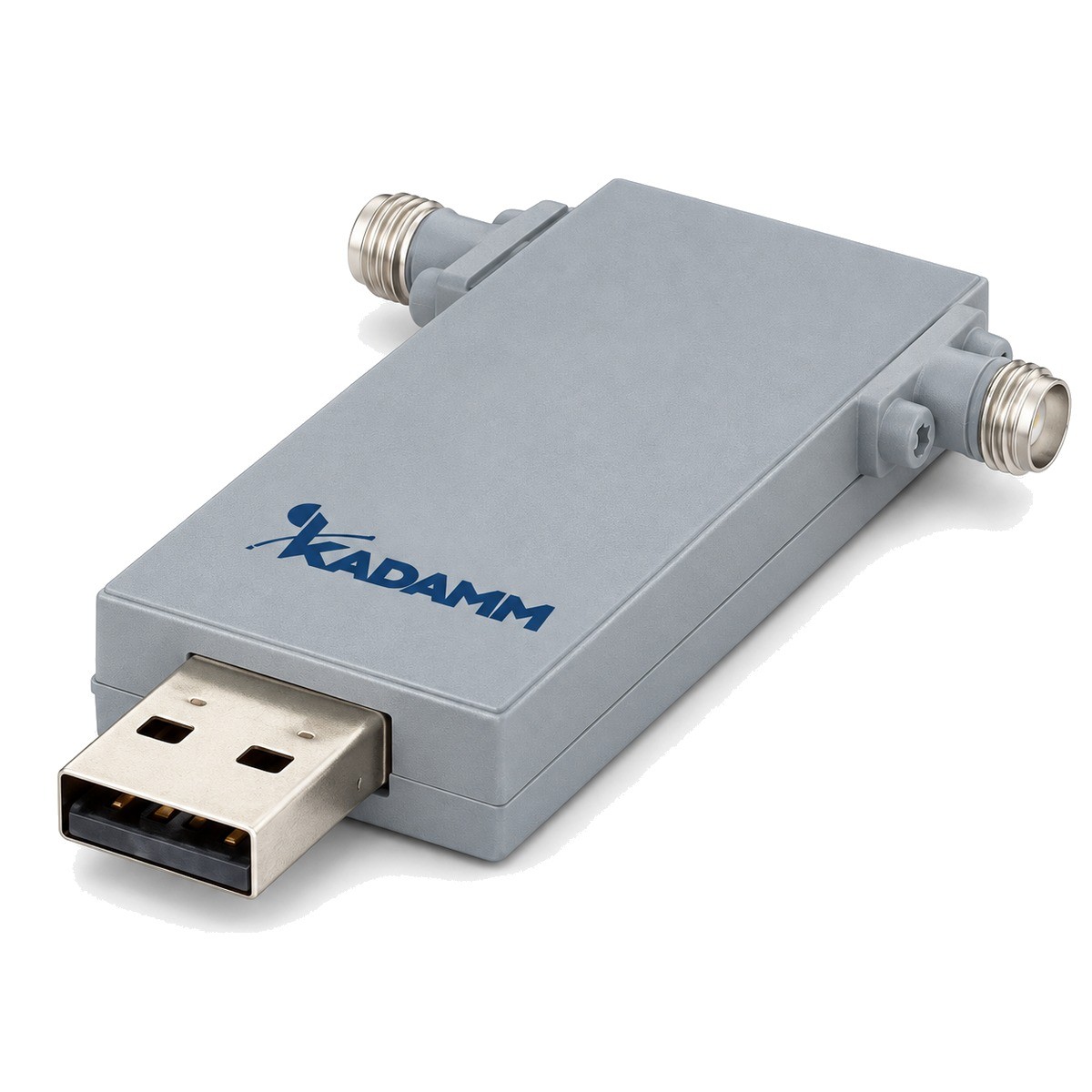

Аттенюаторы, управляемые напряжением: 9 моделей, диапазон 500 МГц – 40 ГГц. Изменение ослабления вручную, цифровым кодом или напряжением.
Серия KADAMM АТН — 9 моделей в диапазоне 500 МГц – 40 ГГц, соединители SMA, 2,92 мм. Модели различаются: частоты, диапазон ослабления, неравномерность ослабления, КСВН, напряжение.
В серии KADAMM АТН — 9 моделей с рабочим диапазоном 500 МГц – 40 ГГц. Параметры каждой модели — в таблице исполнений.
Аттенюатор, управляемый напряжением, меняет ослабление непрерывно в зависимости от постоянного управляющего напряжения. Его ставят в контуры автоматической регулировки уровня и усиления, в системы стабилизации мощности и в стенды, где уровень задаётся аналоговым сигналом.
Аттенюатор снижает уровень сигнала на заданное число децибел и при этом остаётся согласованным с трактом: входной и выходной КСВН малы во всей рабочей полосе.
Ослабленная часть мощности превращается в тепло на резистивном или поглощающем элементе, поэтому допустимая мощность аттенюатора определяется его нагревом. Удобно помнить: 3 дБ — это половина мощности, 10 дБ — десятая часть, 20 дБ — сотая.
У регулируемых аттенюаторов ослабление меняют переключением звеньев, перемещением поглотителя или управляющим сигналом; кроме диапазона регулировки важны шаг и погрешность установки.
Регулирующий элемент — полупроводниковые приборы, сопротивление которых для СВЧ-сигнала зависит от тока или напряжения управления; они включены в согласованную схему, чтобы вход и выход оставались согласованными во всём диапазоне регулировки. Корпус — с коаксиальными соединителями SMA или 2,92 мм и выводом управления.
Изменение управляющего напряжения меняет сопротивление регулирующих элементов, и доля мощности, проходящая на выход, изменяется плавно. Зависимость ослабления от напряжения нелинейна, а при одном и том же напряжении ослабление немного различается по частоте — это нормирует неравномерность.
| Параметр | По серии |
|---|---|
| Моделей в серии | 9 |
| Диапазон частот серии | 500 МГц – 40 ГГц |
| Соединитель | SMA; 2,92 мм |
| Диапазон ослабления | 0–64 дБ |
| Неравномерность ослабления | 1,3–6 дБ |
| КСВН, типовое | 1,5–2,5 типовое |
| Напряжение, В | -5–10 В |
| Неравномерность АЧХ, ±дБ | 1,5–2,5 ±дБ |
| Артикул | Частоты, ГГц | Соединитель | Диапазон ослабления, дБ | Неравномерность ослабления, дБ | КСВН, типовое | Напряжение, В | Неравномерность АЧХ, ±дБ |
|---|---|---|---|---|---|---|---|
| KADAMM АТН-1000/2000-64-S | 1–2 | SMA | 0–64 | 1,3 | 1,5 | 0–+10 | ±2 |
| KADAMM АТН-12000/18000-64-S | 12–18 | SMA | 0–64 | 3 | 2 | 0–+10 | ±2,5 |
| KADAMM АТН-18000/40000-3-K | 18-40 | 2,92 мм | 0–30 | 6 | 2,5 | 0–+10 | ±1,5 |
| KADAMM АТН-2000/4000-64-S | 2–4 | SMA | 0–64 | 1,5 | 1,5 | 0–+10 | ±2 |
| KADAMM АТН-4000/8000-64-S | 4–8 | SMA | 0–64 | 2 | 1,8 | 0–+10 | ±2 |
| KADAMM АТН-500/1000-64-S | 0,5-1 | SMA | 0–64 | 1,5 | 2 | 0–+10 | ±2,5 |
| KADAMM АТН-500/18000-20-S | 0,5–18 | SMA | 0–20 | 3 | 2,2 | 0–5 | ±1,5 |
| KADAMM АТН-5000/30000-33-K | 5–30 | 2,92 мм | 0–33 | 2,5 | 2 | -5–0 | - |
| KADAMM АТН-8000/12000-64-S | 8–12 | SMA | 0–64 | 2,5 | 1,8 | 0–+10 | ±2 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Габаритные размеры, мм | 25×20×9 — KADAMM АТН-500/18000-20-S; 25×18×9 — KADAMM АТН-5000/30000-33-K |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Рабочий диапазон модели. В серии: 0,5–40 ГГц. |
| Диапазон ослабления, дБ | Пределы регулировки при изменении напряжения во всём допустимом интервале. В серии: 0–64 дБ. |
| Неравномерность ослабления, дБ | Отклонение ослабления по диапазону частот при фиксированном напряжении. В серии: 1,3–6 дБ. |
| Неравномерность АЧХ, ±дБ | Неравномерность передачи по частоте. В серии: 1,5–2,5 ±дБ. |
| КСВН, типовое | Типовое согласование входа и выхода в диапазоне регулировки. В серии: 1,5–2,5 типовое. |
| Напряжение, В | Интервал управляющего напряжения. В серии: -5–10 В. |
| Соединитель | Тип СВЧ-соединителей. В серии: SMA; 2,92 мм. |
Выбор внутри серии KADAMM АТН: КСВН, типовое — от 1,5 у KADAMM АТН-1000/2000-64-S до 2,5 у KADAMM АТН-18000/40000-3-K.
Цепь управления подключают экранированным проводом, с фильтрацией помех: шум на управляющем напряжении превращается в амплитудную модуляцию сигнала. В контуре АРУ учитывают нелинейность регулировочной характеристики.
Защита входов анализаторов и приёмников от перегрузки, выравнивание уровней в многоканальных трактах, развязка каскадов, имитация затухания трассы на стендах.
Комплект поставки модели серии KADAMM АТН: аттенюатор, паспорт изделия.
Он снижает уровень до безопасного для входа и одновременно улучшает согласование: отражения от входа прибора ослабляются дважды — на пути туда и обратно.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Сопротивление регулирующих элементов меняется нелинейно; при необходимости характеристику линеаризуют в схеме управления.
Да, если выход ЦАП перекрывает интервал управляющего напряжения и обеспечивает нужный ток.
Разброс ослабления по частоте при одном и том же напряжении.
Регулировка непрерывная, без ступеней, — удобно для контуров АРУ.
Серия KADAMM АТН перекрывает 500 МГц – 40 ГГц: KADAMM АТН-500/1000-64-S — 0,5-1; KADAMM АТН-500/18000-20-S — 0,5–18; KADAMM АТН-1000/2000-64-S — 1–2; KADAMM АТН-2000/4000-64-S — 2–4; KADAMM АТН-4000/8000-64-S — 4–8; KADAMM АТН-5000/30000-33-K — 5–30; KADAMM АТН-8000/12000-64-S — 8–12; KADAMM АТН-12000/18000-64-S — 12–18; ещё 1 в таблице исполнений.
Соединители серии KADAMM АТН — SMA, 2,92 мм; по моделям: KADAMM АТН-500/1000-64-S — SMA; KADAMM АТН-500/18000-20-S — SMA; KADAMM АТН-1000/2000-64-S — SMA; KADAMM АТН-2000/4000-64-S — SMA; KADAMM АТН-4000/8000-64-S — SMA; KADAMM АТН-5000/30000-33-K — 2,92 мм; ещё 3 в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АТН — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АТН могут уточняться без уведомления.
Поставляем Аттенюаторы, управляемые напряжением KADAMM АТН под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
