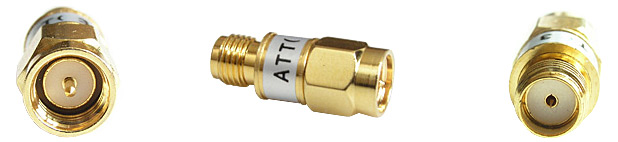

Проходной SMA-аттенюатор 50 Ом с фиксированным ослаблением 3 дБ. Разъёмы SMA: вход — вилка (m), выход — розетка (f). Номинальная мощность 1 Вт. Меньшая мощность, чем у S-812-2WQ-10dB, и меньшее ослабление (3 дБ vs 10 дБ) — для тонкой коррекции уровня сигнала в SMA-стендах.
S-812-1WQ-3dB — компактный SMA-аттенюатор с фиксированным ослаблением 3 дБ для тонкой коррекции уровня сигнала. 3 дБ — это ослабление ровно в 2 раза по мощности (стандартная «точка половины мощности»). Применяется в измерительных СВЧ-стендах для согласования каскадов между собой, защиты входов от перегрузки, развязки между ступенями. По применению — «младший брат» S-812-2WQ-10dB с меньшим ослаблением и меньшей мощностью. Аналогичен N-аттенюатору N-812-2WQ-3dB, но с разъёмами SMA для СВЧ-аппаратуры с SMA-входами/выходами. Тефлоновый диэлектрик, никелированный корпус.
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Вносимое затухание | 3 дБ |
| Номинальная мощность | 1 Вт |
| Механика | |
|---|---|
| Тип коннектора | SMA: вход — вилка (m), выход — розетка (f) |
| Диэлектрик | PTFE (тефлон) |
| Корпус | Латунь, покрытие никель |
| Параметр | S-812-1WQ-3dB ◀ | S-812-2WQ-10dB | N-812-2WQ-3dB | N-812-2WQ-10dB |
|---|---|---|---|---|
| Разъёмы | SMA | SMA | N | N |
| Ослабление | 3 дБ | 10 дБ | 3 дБ | 10 дБ |
| Мощность | 1 Вт | 2 Вт | 2 Вт | 2 Вт |
| Применение | Тонкая коррекция в SMA-стендах | Стандартное ослабление в SMA | Тонкая коррекция в N-трактах | Стандартное в N |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
S-812-1WQ-3dB — маломощный SMA-аттенюатор. Ниже — соседи по линейке.
Купить Radiolab S-812-1WQ-3dB
Доставка по всей России · Заводская гарантия · Русскоязычная техподдержка
Характеристики:
Поставляем Аттенюатор Radiolab S-812-1WQ-3dB (Радиолаб) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
