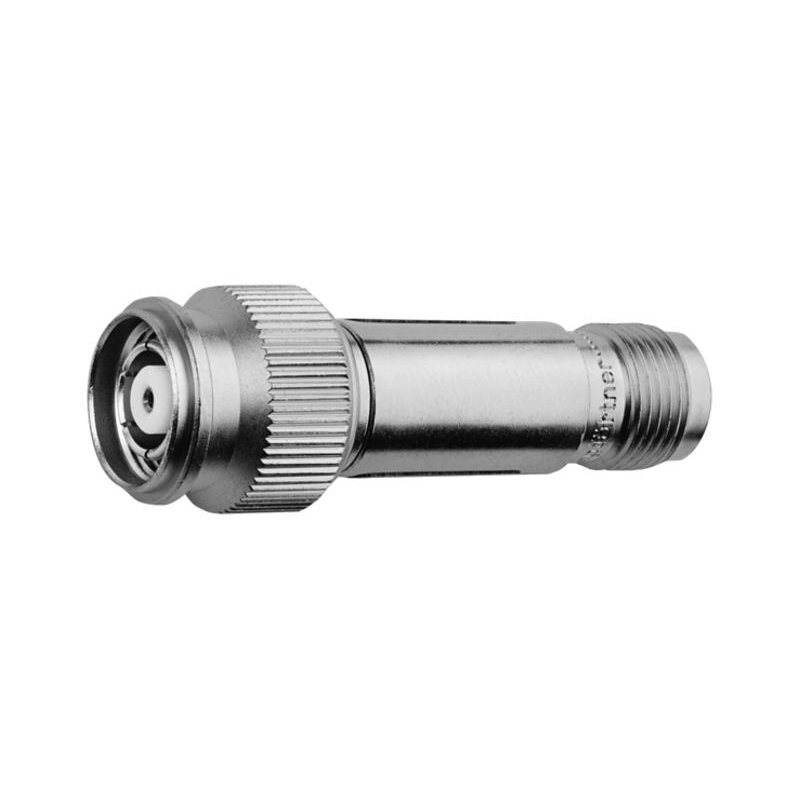

Проходное нагрузочное сопротивление R-TNC · 50 Ом
корпус-штекер, ц.контакт-гнездо > корпус- гнездо, ц.контакт-штекер | 2 Вт.
Термин «разъемы обратной полярности» используется, когда стандартный кабельный штекер имеет пин-гнездо вместо пина-штекера, и наоборот. Разъёмы обратной полярности распространены в оборудовании и сетях WLAN и используются с тремя различными сериями разъемов:
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 79 - 113 Н·см |
| Коммутационная износостойкость | ≥ 500 |
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии с IEC 60068 - 1 | 40/155/21 |
| Класс защиты | IP67 | IEC 60529 |
| Температурный режим | -40 .. +100 °C |
| Соответствие RoHS | 2002/95/EC |
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | внутренний проводник ≤ 10 мОм |
| внешний проводник ≤ 2.5 мОм | |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 500 В эфф. / 50 Гц |
| Потери на отражение | > 32 дБ / 1 ГГц, > 21 дБ / 3 ГГц, > 21 дБ / 4 ГГц, > 20 дБ / 6 ГГц |
| Рабочая частота | < 6 ГГц |
Технические характеристики: группа/стандарт, структура 10 дБ.
Поставляем Telegartner J01016R0006 - R-TNC Аттенюатор под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
