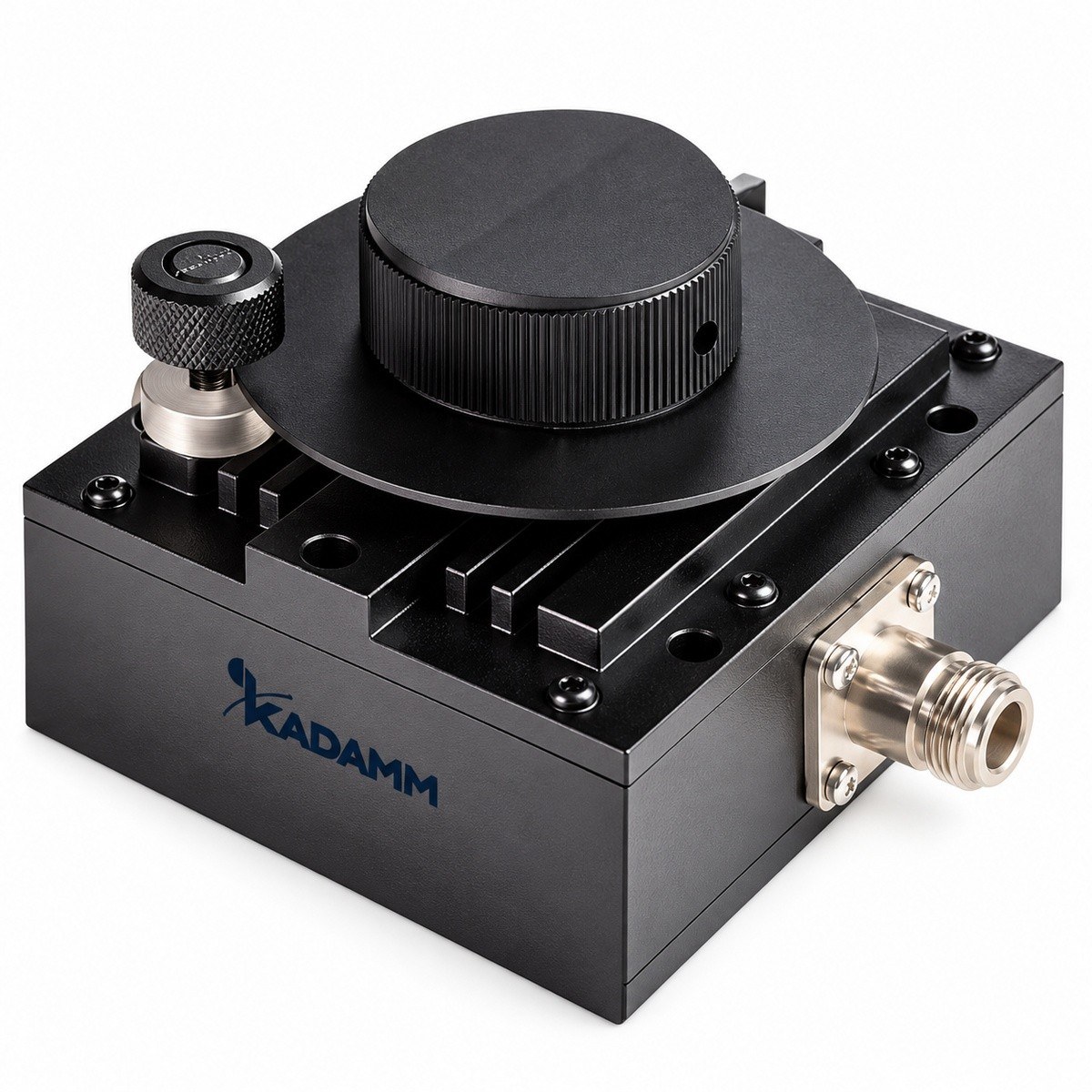

Аттенюаторы коаксиальные регулируемые высокой мощности: 7 моделей, диапазон 900 МГц – 10,5 ГГц. Изменение ослабления вручную, цифровым кодом или напряжением.
Серия KADAMM АТР-ВМ — 7 моделей в диапазоне 900 МГц – 10,5 ГГц. Модели различаются: частоты, мощн., КСВН, ослабл..
В серии KADAMM АТР-ВМ — 7 моделей с рабочим диапазоном 900 МГц – 10,5 ГГц. Параметры каждой модели — в таблице исполнений.
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Ослабл., дБ |
|---|---|---|---|---|
| KADAMM АТР-5000/6000-0/15-100-N(р)-N(р)-М | 5,0-6,0 | 100 | 1,55 | 0-15 |
| KADAMM АТР-5000/6000-0/15-300-N(р)-N(р)-М | 5,0-6,0 | 300 | 1,55 | 0-15 |
| KADAMM АТР-900/4000-0/10-50-N(р)-N(р)-М | 0,9-4,0 | 50 | 1,5 | 0-10 |
| KADAMM АТР-900/4000-0/20-100-N(р)-N(р)-М | 0,9-4,0 | 100 | 1,5 | 0-20 |
| KADAMM АТР-900/4000-0/25-300-N(р)-N(р)-М | 0,9-4,0 | 300 | 1,5 | 0-25 |
| KADAMM АТР-9500/10500-0/12-100-N(р)-N(р)-М | 9,5-10,5 | 100 | 1,6 | 0-12 |
| KADAMM АТР-9500/10500-0/12-300-N(р)-N(р)-М | 9,5-10,5 | 300 | 1,6 | 0-12 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
Выбор внутри серии KADAMM АТР-ВМ: средняя мощность, Вт — от 300 у KADAMM АТР-9500/10500-0/12-300-N(р)-N(р)-М до 50 у KADAMM АТР-900/4000-0/10-50-N(р)-N(р)-М; КСВН — от 1,5 у KADAMM АТР-900/4000-0/10-50-N(р)-N(р)-М до 1,6 у KADAMM АТР-9500/10500-0/12-300-N(р)-N(р)-М.
Серия KADAMM АТР-ВМ (900 МГц – 10,5 ГГц; диапазоны IEEE L, S, C, X): измерительные стенды; автоматизированные испытания; системы АРУ; лаборатории.
Комплект поставки модели серии KADAMM АТР-ВМ: аттенюатор, паспорт изделия.
Серия KADAMM АТР-ВМ перекрывает 900 МГц – 10,5 ГГц: KADAMM АТР-900/4000-0/10-50-N(р)-N(р)-М — 0,9-4,0; KADAMM АТР-900/4000-0/20-100-N(р)-N(р)-М — 0,9-4,0; KADAMM АТР-5000/6000-0/15-100-N(р)-N(р)-М — 5,0-6,0; KADAMM АТР-9500/10500-0/12-100-N(р)-N(р)-М — 9,5-10,5; KADAMM АТР-900/4000-0/25-300-N(р)-N(р)-М — 0,9-4,0; KADAMM АТР-5000/6000-0/15-300-N(р)-N(р)-М — 5,0-6,0; KADAMM АТР-9500/10500-0/12-300-N(р)-N(р)-М — 9,5-10,5.
У KADAMM АТР-ВМ: диапазон 900 МГц – 10,5 ГГц, 7 моделей, соединители по таблице исполнений. У KADAMM АТР: диапазон до 18 ГГц, 21 модель, соединители N, SMA.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АТР-ВМ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АТР-ВМ могут уточняться без уведомления.
Поставляем Аттенюаторы коаксиальные регулируемые высокой мощности KADAMM АТР-ВМ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
