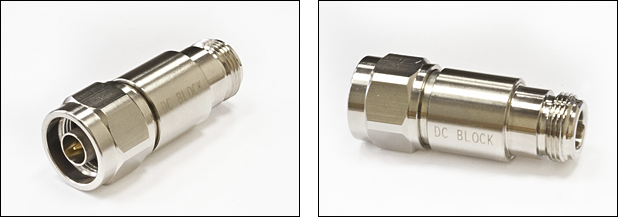

Проходной DC-блок «внутреннего» типа на 50 Ом: блокирует постоянный ток на входе, пропускает ВЧ-сигнал. Разъёмы N-папа (вход) — N-мама (выход). Максимальная рабочая частота 6 ГГц, КСВн 1,20:1, вносимое затухание ≤ 0,45 дБ, номинальная мощность 2 Вт. Максимальное рабочее напряжение по DC — 200 Vrms. Корпус из латуни с никелевым покрытием. Длина 52 мм, толщина 19 мм.
N-912-2WQ — пассивный проходной DC-блок (DC block) «внутреннего» типа. В отличие от согласованной нагрузки, DC-блок не терминирует сигнал, а пропускает его дальше — но при этом блокирует постоянную составляющую (DC) на входе. Это устройство с двумя портами: вход N-папа, выход N-мама. Применяется в ситуациях, когда измерительная аппаратура чувствительна к DC-напряжению, поданному в линию: например, при измерении КСВ передатчика, на котором есть смещение по постоянному току; или для развязки усилителя от смещения, поступающего по фидеру; или в системах PoE-питания через коаксиал, где нужно «вытащить» постоянный ток из сигнальной линии. Внутренне DC-блок реализован как конденсатор, включённый последовательно в центральный проводник — он пропускает ВЧ (которые «видят» его как малое сопротивление) и блокирует DC.
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Диапазон рабочих частот | до 6 ГГц |
| КСВн | 1,20:1 |
| Номинальная мощность | 2 Вт |
| Вносимое затухание (max) | 0,45 дБ |
| Макс. рабочее напряжение | 200 Vrms |
| Механика | |
|---|---|
| Тип коннектора | N: вход — вилка (m), выход — розетка (f) |
| Материал разъёмов | Латунь, покрытие никель |
| Длина / Толщина | 52 / 19 мм |
| Заводское обозначение | H04-A0006-03 |
DC-блок — специфическое устройство, часто путаемое с нагрузкой. Ниже — отличия от соседних компонентов.
| Параметр | N-912-2WQ (DC-блок) ◀ | N-611T-2WQ (нагрузка) | N-812-2WQ-10dB (аттенюатор) |
|---|---|---|---|
| Назначение | Развязка по DC | Терминация 50 Ом | Ослабление 10 дБ |
| Тип | Проходной (2 порта) | Терминирующий (1 порт) | Проходной (2 порта) |
| Вносимое затухание | ≤ 0,45 дБ | (терминация) | 10 ± 0,5 дБ |
| Разъёмы | N (m → f) | N (m) | N (m → f) |
| Диапазон | До 6 ГГц | DC–6 ГГц | DC–8 ГГц |
| Карточка | — | Смотреть→ | Смотреть→ |
DC-блок часто используется в измерительных и развязывающих цепях. Ниже — соседи по применению.
Купить Radiolab N-912-2WQ
Доставка по всей России · Заводская гарантия · Русскоязычная техподдержка
Характеристики:
Поставляем Нагрузка Radiolab N-912-2WQ (Радиолаб) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
