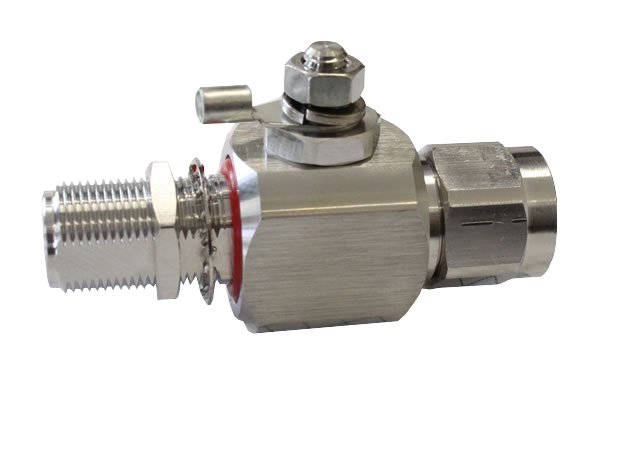

Radiolab N-712-Q — ВЧ-грозоразрядник 50 Ом, DC–3 ГГц, 250 Вт
Газонаполненный коаксиальный грозоразрядник на разъёмах N (папа – мама), исполнение «под гайку» (bulkhead) для установки на стенку шкафа толщиной до 5 мм. Импеданс 50 Ом, диапазон DC–3 ГГц, проходная мощность 250 Вт. Газонаполненный защитный элемент заменяется без полной разборки тракта — высокая ремонтопригодность. Заводское обозначение G02-G0101-01.
Грозозащита N
DC–3 ГГц · 50 Ом
250 Вт проходной
Bulkhead «под гайку»
DC–3 ГГц
Диапазон
250 Вт
Проходная мощн.
10 кА
Импульсный ток
300 В
Напр. зажигания
0,25 дБ
Потери @ 2,5 ГГц
190 г
Вес
О модели
N-712-Q — коаксиальный грозоразрядник с газонаполненным защитным элементом для защиты приёмо-передающей аппаратуры от импульсных перенапряжений атмосферного происхождения. Включается в разрыв фидера между антенной и оборудованием: в нормальном режиме грозоразрядник прозрачен для сигнала (вносимые потери ≤ 0,25 дБ при 2,5 ГГц), при импульсе напряжение зажигания 300 В пробивает газовый промежуток, разряжая ток до 10 кА (8 × 20 мкс) на корпус — то есть на заземление шкафа. Корпус выполнен в исполнении «под гайку»: устанавливается в отверстие стенки шкафа толщиной до 5 мм и контрится снаружи — контакт с шиной заземления через металл шкафа. Газонаполненный элемент — быстросменный, что даёт высокую ремонтопригодность после срабатывания.
Сценарий: молния попадает в антенну. Импульс приходит по фидеру, грозоразрядник пробивается за наносекунды, ток уходит на корпус шкафа и далее на контур заземления. Передатчик и приёмник продолжают работать. После событий с большим разрядом меняется только газовый элемент.
Ключевые преимущества
Газовый разрядник DC–3 ГГц
Широкая полоса покрывает КВ, УКВ, GSM/LTE, BС и нижний СВЧ — одна защита на всю инфраструктуру связи.
Импульсный ток до 10 кА
Стандартный импульс 8 × 20 мкс — устойчивость к прямому удару молнии при правильном заземлении.
Быстросменный газовый элемент
После срабатывания меняется только защитный элемент, без полной замены грозоразрядника или разборки фидера.
Bulkhead-крепление на шкаф
Корпус под гайку фиксируется в стенке шкафа до 5 мм — герметичный ввод фидера и контакт с корпусом-землёй.
Технические характеристики
| Электрические характеристики | |
|---|---|
| Импеданс | 50 ± 5 Ом |
| Диапазон рабочих частот | DC – 3 ГГц |
| Вносимые потери (max) | 0,25 дБ (2,5 ГГц); 0,3 дБ (2,5–3 ГГц) |
| КСВн (max) | 1,08 (2,45 ГГц); 1,12 (3,5 ГГц) |
| Проходная мощность (max) | 250 Вт |
| Защитные характеристики | |
|---|---|
| Напряжение зажигания | 300 В |
| Импульсный разрядный ток (max) | 10 кА, 8 × 20 мкс |
| Механика и условия эксплуатации | |
|---|---|
| Коннекторы | N: вход — вилка (m), выход — розетка (f) |
| Крепление | Bulkhead («под гайку»), стенка до 5 мм |
| Вес | 190 г |
| Диапазон рабочих температур | −55 – +80 °C |
| Заводское обозначение | G02-G0101-01 |
Сравнение с похожими моделями
Линейка N-серии Radiolab включает несколько грозоразрядников. N-712-Q и N-722-Q отличаются защитными характеристиками, выбор — по уровню риска и требуемой проходной мощности.
| Параметр | N-712-Q ◀ | N-722-Q |
|---|---|---|
| Тип защитного элемента | Газонаполненный | Газонаполненный |
| Импеданс | 50 Ом | 50 Ом |
| Диапазон частот | DC–3 ГГц | DC–3 ГГц |
| Разъёмы | N (m–f) | N (m–f) |
| Крепление | Bulkhead | Bulkhead |
| Карточка | — | Смотреть→ |
Когда какая модель
• N-712-Q — базовый газонаполненный грозоразрядник для стационарных приёмо-передающих трактов до 3 ГГц.
• N-722-Q — вариант той же серии с близкими характеристиками. Уточняйте у поставщика разницу по уровню напряжения зажигания и режиму применения для конкретного объекта.
• N-722-Q — вариант той же серии с близкими характеристиками. Уточняйте у поставщика разницу по уровню напряжения зажигания и режиму применения для конкретного объекта.
Области применения
Базовые станции сотовой связи
Защита приёмо-передающего оборудования между антенно-фидерным хозяйством и базовой станцией.
Радиосвязь и ретрансляторы
Профессиональное радио, ведомственная связь, КВ/УКВ — защита антенно-фидерных трактов от атмосферного электричества.
Радиолокация и мониторинг
Защита измерительных приёмников и систем сбора данных от индуцированных импульсов.
Морские и береговые объекты
Радиолинии в условиях высокой вероятности грозовых разрядов.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Куда конкретно ставится грозоразрядник?В разрыв фидера между антенной и аппаратурой, как можно ближе к точке ввода кабеля в помещение. Корпус-bulkhead должен иметь хороший электрический контакт с корпусом шкафа, который, в свою очередь, соединён с шиной заземления объекта. Только при наличии работающего заземления грозоразрядник выполняет свою функцию.
Через какие разъёмы стыкуется в тракт?Разъёмы N: со стороны антенны — розетка (f), со стороны аппаратуры — вилка (m). Если фидер собран на RG-213, для подключения нужны соответствующие N-вилки со стороны кабельных концов.
Как часто менять газовый элемент?Газонаполненный элемент имеет ограниченный ресурс срабатываний. После сильного разряда (тока в десятки кА) или серии разрядов рекомендуется замена. На объектах с регулярной грозовой активностью полезно держать запасные элементы и регламент периодической проверки КСВ тракта — рост КСВ может указывать на деградацию защитного элемента.
Подходит ли для антенн с PoE / питанием по фидеру?Грозоразрядник предназначен для радиочастотных трактов с переменным сигналом. Если по тому же кабелю передаётся питание DC, обязательно уточните схему: газовый промежуток зажигается при 300 В, что для большинства PoE-схем безопасно, но для линий с напряжением выше требуется отдельная защита.
Что ставится со стороны приёмника после грозоразрядника?Обычная цепь — затем идёт собственно приёмник или передатчик. Если требуется снизить уровень сигнала на входе чувствительной аппаратуры, между грозоразрядником и приёмником ставят аттенюатор; для калибровочных режимов — согласованную нагрузку вместо антенны.
Тракт защиты от антенны до приёмника
Грозоразрядник — часть антенно-фидерного тракта. Ниже — другие элементы, с которыми он обычно работает в одной цепи.
Кабель Radiolab RG-213C/U PVC →Базовый 50-омный фидер от антенны до грозоразрядника и далее в шкаф с аппаратурой.
Разъём Radiolab N-112B (N-вилка прижимная) →Прямая N-вилка для разделки RG-213 на стороне грозоразрядника.
Разъём Radiolab N-122B (N-вилка угловая) →Угловая 90°-вилка для удобного подвода кабеля к стенке шкафа.
Грозоразрядник Radiolab N-722-Q →Соседняя модель того же класса — вариант под другие режимы применения.
Аттенюатор Radiolab N-812-2WQ-10dB →За грозоразрядником — для согласования уровня перед чувствительным приёмником.
Нагрузка Radiolab N-611T-250WQ →Для проверки тракта без выхода в эфир: подключите нагрузку вместо антенны до или после грозоразрядника.
Купить Radiolab N-712-Q
