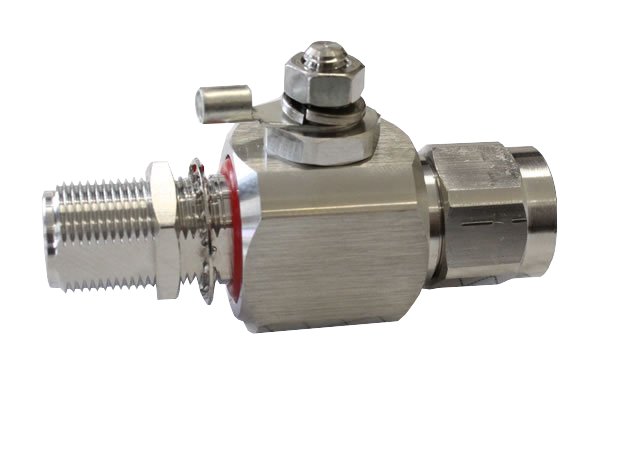

Radiolab N-722-Q — ВЧ-грозоразрядник 50 Ом, DC–3 ГГц, разъёмы N мама-мама
Газонаполненный коаксиальный грозоразрядник с разъёмами N мама-мама (обе стороны — розетки), исполнение «под гайку» (bulkhead). Импеданс 50 Ом, диапазон DC–3 ГГц, проходная мощность 250 Вт. Защитные параметры идентичны N-712-Q: импульсный ток 10 кА (8×20 мкс), напряжение зажигания 300 В. Ключевое отличие — обе стороны розеток.
Грозозащита N
DC–3 ГГц · 50 Ом
250 Вт проходной
N мама-мама
DC–3 ГГц
Диапазон
250 Вт
Проходная мощн.
10 кА
Импульсный ток
300 В
Напр. зажигания
N (f-f)
Разъёмы
190 г
Вес
О модели
N-722-Q — газонаполненный коаксиальный грозоразрядник, отличающийся от модели N-712-Q только конфигурацией разъёмов: у N-722-Q обе стороны — N-розетки (мама), у N-712-Q — папа-мама. Заводское обозначение — G02-G0102-01. Все остальные характеристики идентичны: импеданс 50 ± 5 Ом, диапазон DC–3 ГГц, проходная мощность 250 Вт, импульсный ток 10 кА при стандартном профиле 8×20 мкс, напряжение зажигания газового разрядника 300 В. Корпус «под гайку» (bulkhead) для установки на стенке шкафа толщиной до 5 мм. Газонаполненный защитный элемент быстросменный — высокая ремонтопригодность после срабатывания.
Выбор между N-712-Q (папа-мама) и N-722-Q (мама-мама) — практический. Зависит от того, какие разъёмы стоят на ваших кабельных концах, идущих к грозоразряднику. Розетка-розетка удобна, когда обе стороны фидера заканчиваются N-вилками — никаких переходников не нужно.
Ключевые преимущества
Газовый разрядник DC–3 ГГц
Широкая полоса покрывает КВ, УКВ, GSM/LTE, BC, нижний СВЧ — одна защита на всю радиоинфраструктуру.
Импульсный ток до 10 кА
Стандартный импульс 8×20 мкс — устойчивость к прямому удару молнии при правильном заземлении.
Розетки на обоих концах
Удобно, когда фидер собран с N-вилками с обеих сторон — никаких переходников.
Bulkhead-крепление на шкаф
Корпус под гайку фиксируется в стенке шкафа до 5 мм — герметичный ввод фидера и контакт с корпусом-землёй.
Технические характеристики
| Электрические характеристики | |
|---|---|
| Импеданс | 50 ± 5 Ом |
| Диапазон рабочих частот | DC – 3 ГГц |
| Вносимые потери (max) | 0,25 дБ (2,5 ГГц); 0,3 дБ (2,5–3 ГГц) |
| КСВн (max) | 1,08 (2,45 ГГц); 1,12 (3,5 ГГц) |
| Проходная мощность (max) | 250 Вт |
| Защитные характеристики | |
|---|---|
| Напряжение зажигания | 300 В |
| Импульсный разрядный ток (max) | 10 кА, 8 × 20 мкс |
| Механика | |
|---|---|
| Коннекторы | N: обе стороны — розетка (f) |
| Крепление | Bulkhead (под гайку), стенка до 5 мм |
| Вес | 190 г |
| Диапазон рабочих температур | −55 — +80 °C |
| Заводское обозначение | G02-G0102-01 |
Сравнение с похожими моделями
N-722-Q и N-712-Q — близнецы по защитным характеристикам, отличающиеся только разъёмами.
| Параметр | N-722-Q ◀ | N-712-Q |
|---|---|---|
| Тип защитного элемента | Газонаполненный | Газонаполненный |
| Импеданс | 50 ± 5 Ом | 50 ± 5 Ом |
| Диапазон частот | DC–3 ГГц | DC–3 ГГц |
| Разъёмы | N мама-мама | N папа-мама |
| Импульсный ток | 10 кА | 10 кА |
| Напряжение зажигания | 300 В | 300 В |
| Крепление | Bulkhead | Bulkhead |
| Карточка | — | Смотреть→ |
Когда какой выбирать
• N-722-Q (мама-мама) — когда оба конца фидера заканчиваются N-вилками, и нужно вставить грозоразрядник в разрыв без переходников.
• N-712-Q (папа-мама) — когда на одной стороне у вас N-розетка кабельная (например, на джампере), а на другой — N-вилка.
• По защитным характеристикам модели идентичны.
• N-712-Q (папа-мама) — когда на одной стороне у вас N-розетка кабельная (например, на джампере), а на другой — N-вилка.
• По защитным характеристикам модели идентичны.
Области применения
Базовые станции сотовой связи
Защита между антенно-фидерным хозяйством и шкафом БС.
Радиосвязь и ретрансляторы
Профессиональное и ведомственное радио — защита антенно-фидерных трактов.
Радиолокация и мониторинг
Защита измерительных приёмников от индуцированных импульсов.
Морские и береговые объекты
Радиолинии в условиях высокой грозовой активности.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Чем N-722-Q отличается от N-712-Q?Только разъёмами: у N-722-Q обе стороны — N-розетки (мама), у N-712-Q одна сторона вилка (папа), другая розетка (мама). Все защитные параметры (10 кА, 300 В, DC–3 ГГц, 250 Вт) — идентичные.
Когда розетка-розетка удобнее?Когда фидер от антенны и фидер к аппаратуре оба заканчиваются N-вилками. В этом случае N-722-Q позволяет соединить их через себя без дополнительных переходников. Если бы стоял N-712-Q, потребовался бы адаптер мама-мама на стороне вилки.
Куда конкретно ставится грозоразрядник?В разрыв фидера между антенной и аппаратурой, как можно ближе к точке ввода кабеля в помещение. Корпус-bulkhead должен иметь хороший электрический контакт с корпусом шкафа, который соединён с шиной заземления объекта. Без работающего заземления грозоразрядник свою функцию не выполнит.
Через какие разъёмы стыкуется в тракт?С обоих сторон — N-вилка (m) на кабеле. На фидере RG-213 это вилка N-112B; на 8D-FB — N-112/8D NGD; на 10D-FB — N-112/10D NGT.
Как часто менять газовый элемент?После сильного разряда (тока в десятки кА) или серии разрядов рекомендуется замена. На объектах с регулярной грозовой активностью полезен регламент периодической проверки КСВ тракта — рост КСВ может указывать на деградацию защитного элемента.
Альтернативный артикул и обвязка тракта
N-722-Q используется в том же типе трактов, что и N-712-Q. Выбор — по разъёмам кабельных концов.
Грозоразрядник N-712-Q (N папа-мама) →Близнец с разъёмами папа-мама — те же защитные параметры.
Кабель Radiolab RG-213C/U PVC →Типовой фидер от антенны до грозоразрядника.
Разъём N-112B (N-вилка под RG-213) →На N-вилку стыкуется с N-розеткой грозоразрядника.
Разъём N-112/8D NGD (под 8D-FB) →Если фидер на 8D-FB — на нём ставится эта вилка.
Аттенюатор N-812-2WQ-10dB →После грозоразрядника — для согласования уровня перед чувствительным приёмником.
Согласованная нагрузка N-611T-250WQ →Для проверки тракта — подключение вместо антенны.
Купить Radiolab N-722-Q
Доставка по всей России · Заводская гарантия · Русскоязычная техподдержка
Характеристики:
- Импеданс, Ом: 50±5
- Вносимые потери, дБ: 0,15/0,17
- Проходная мощность, Вт: 250
- КСВн: 1,08/1,12
- Напряжение зажигания, В: 300
- Отводимая мощность, кВ/кА: 6/10
- Коннекторы: N-гнездо / N-гнездо
- Диапазон рабочих температур, °C: -55 ~ +80
- Вес, г: 190
Поставляем Грозоразрядник Radiolab N-722-Q (Радиолаб) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
- Импеданс, Ом: 50±5
- Вносимые потери, дБ: 0,15/0,17
- Проходная мощность, Вт: 250
- КСВн: 1,08/1,12
- Напряжение зажигания, В: 300
- Отводимая мощность, кВ/кА: 6/10
- Коннекторы: N-гнездо / N-гнездо
- Диапазон рабочих температур, °C: -55 ~ +80
- Вес, г: 190
