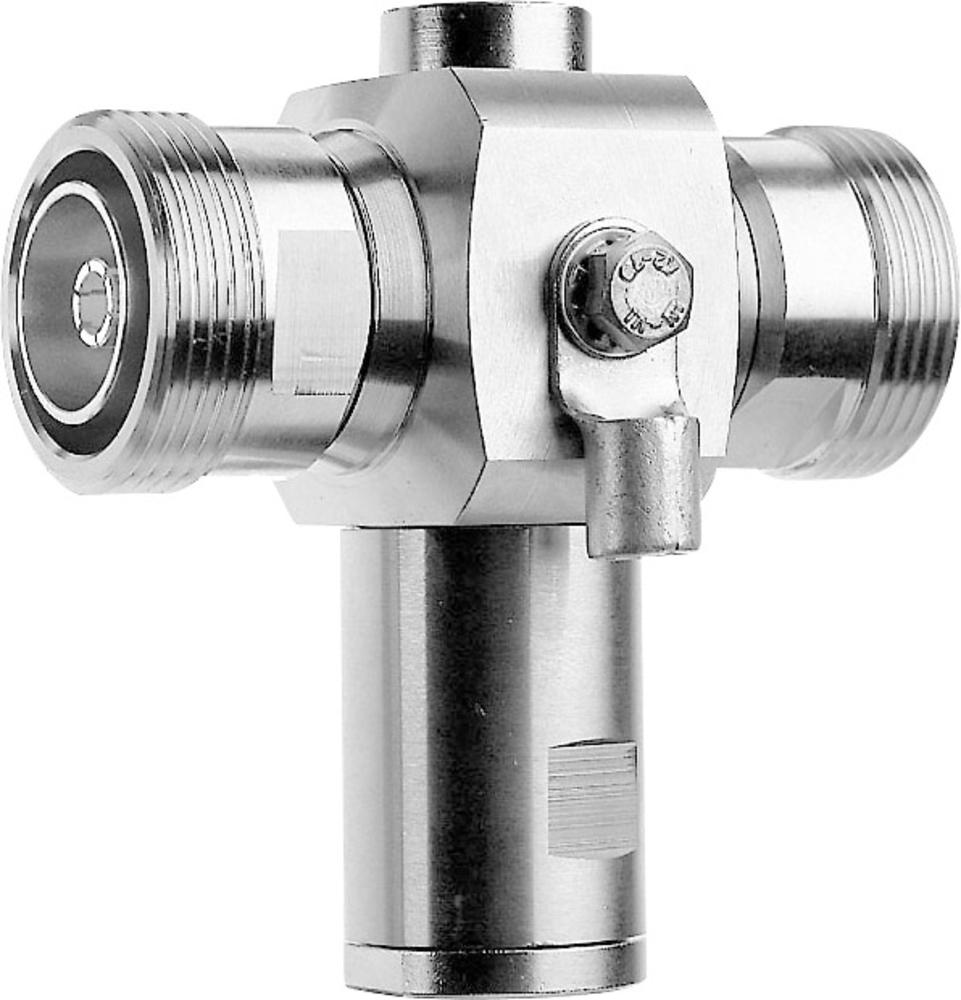

Telegartner J01125A0023 - Грозоразрядник
Защитное четвертьволновое устройство 7-16 · 50 Ом гнездо > гнездо 806-960 /1710-2200 МГц TRI-BAND.
Среди коаксиальных разъёмов популярны разъёмы 7-16 (DIN), применяемые в оборудовании радиосвязи. Разъёмы выполнены с большей посадочной точностью, устойчивы к метеорологическим воздействиям и снабжены резьбовым соединением. Разъёмы 7-16 (DIN) могут быть использованы на частотах до 7.5 ГГц. Сопротивление кабельного соединения - 50 Ом. Разъёмы 7-16 (DIN) подходят для эластичных, полужестких и гофрированных типов кабелей. Для монтажа панельных разъёмов 7-16 (DIN) применяются пайка и резьбовая закрутка. Основные области применения разъёмов 7-16 (DIN) - радиостанции и измерительное оборудование, где особенно важны требования к вибростойкости и защите окружающей среды. Технология производства данных моделей существенно снизила уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
- пружинящий центральный контакт
- внешний проводник
- винт и стопорная шайба
- кабельный наконечник
- стальные металлические детали
- изолятор
- уплотнительное кольцо
- транспортировочные крышки
Материалы по категориям:
- медный сплав
- латунь | CuZn39Pb3
- нержавеющая сталь
- медь | Cu
- латунь | CuZn39Pb3
- политетрафторэтилен | PTFE
- силиконовая резина
- полиэтилен | PE
Покрытие:
- центральный контакт: серебро | Cu2Ag5
- внешний проводник: серебро | Cu2Ag5
- сталевые металлические детали: белая бронза | CuSnZn3 (Telealloy)
Климатические характеристики
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии c IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -55 .. +150 °C |
| Класс защиты | IP67 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление | 50 Ом |
| Сопротивление проводников: | внутренний проводник ≤ 0.4 мОм |
| внешний проводник ≤ 0.2 мОм | |
| Сопротивление изолятора | ≥ 10 ГОм |
| Вносимые потери | < 0.1 дБ |
| Потери на отражение | < -23 дБ /806 - 859 МГц |
| < -27 дБ /860 - 960 МГц | |
| < -27 дБ /1710 - 1990 МГц | |
| < -23 дБ /2000 - 2200 МГц | |
| Пассивная интермодуляция | < -164 dBc @ 2x20 Вт |
| Мощность | 1.8 кВт /1 ГГц |
| Рабочая частота | 806 – 960 /1710 - 2200 МГц |
Технические характеристики
- группа/стандарт
- структура
- вес: 357 г
Поставляем Telegartner J01125A0023 - Грозоразрядник под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
