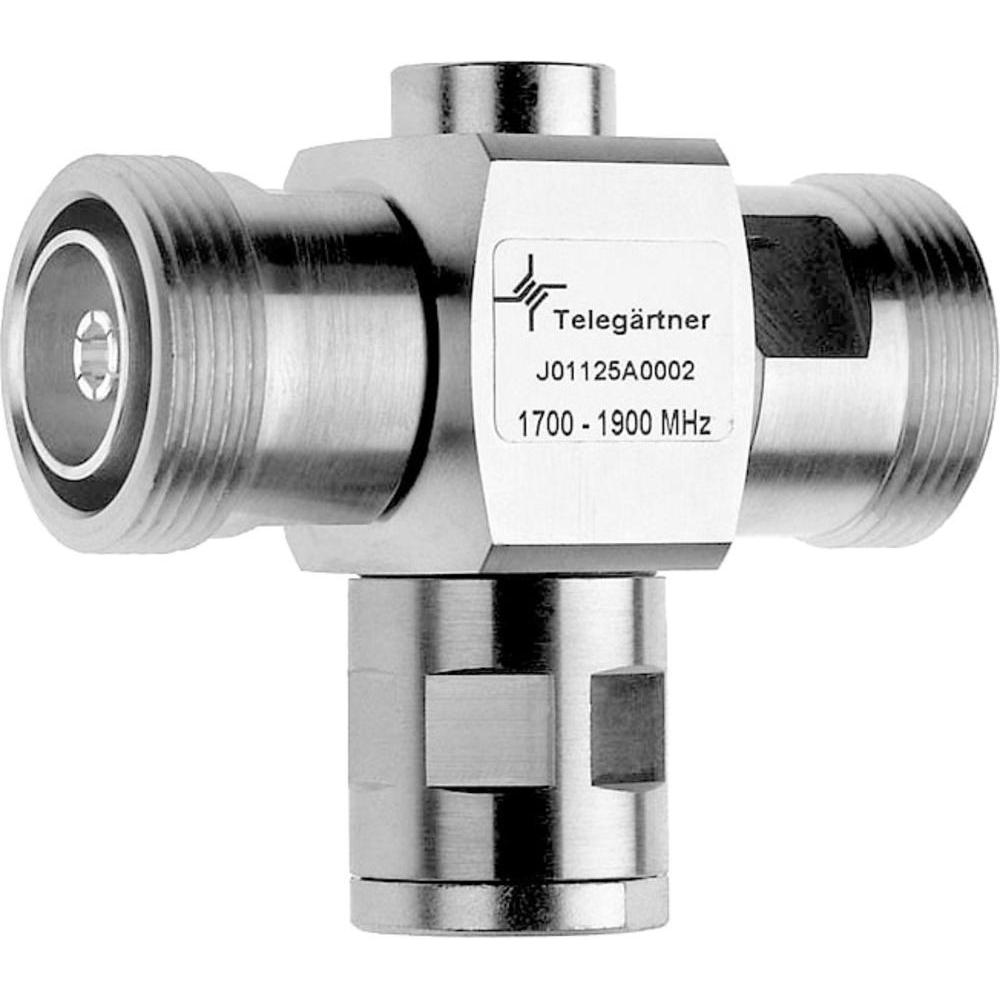

Telegartner J01125A0000 - Грозоразрядник
Разъёмы 7-16 (DIN) являются одними из самых популярных коаксиальных разъёмов, широко используемых в оборудовании радиосвязи. Эти разъёмы отличаются высокой посадочной точностью, устойчивостью к метеорологическим воздействиям и надежным резьбовым соединением.
Разъёмы 7-16 (DIN) способны работать на частотах до 7.5 ГГц, обеспечивая сопротивление кабельного соединения в 50 Ом. Они подходят для различных типов кабелей: эластичных, полужестких и гофрированных. Для монтажа панельных разъёмов используются методы пайки и резьбовой закрутки.
Основные области применения разъёмов 7-16 (DIN) включают радиостанции и измерительное оборудование, где критически важны требования к вибростойкости и защите от внешней среды. Технология производства этих моделей значительно снизила уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
Пружинящий центральный контакт, внешний проводник, винт и стопорная шайба, кабельный наконечник, стальные металлические детали, изолятор, уплотнительное кольцо, транспортировочные крышки:
- медный сплав, латунь (CuZn39Pb3)
- нержавеющая сталь, медь (Cu)
- политетрафторэтилен (PTFE)
- силиконовая резина
- полиэтилен (PE)
Покрытие:
Центральный контакт, внешний проводник, стальные металлические детали:
- серебро (Cu2Ag5)
- белая бронза (CuSnZn3, Telealloy)
Климатические характеристики
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии c IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -55 .. +150 °C |
| Класс защиты | IP67 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление | 50 Ом |
| Сопротивление проводников: | внутренний проводник ≤ 0.4 мОм внешний проводник ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Вносимые потери | < 0.1 дБ |
| Потери на отражение | < -23 дБ |
| Пассивная интермодуляция | < -155 dBc @ 2x20 Вт |
| Мощность | 1.8 кВт / 1 ГГц |
| Рабочая частота | 380 - 512 МГц |
Промышленное оборудование Telegartner J01125A0000 - Грозоразрядник от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
