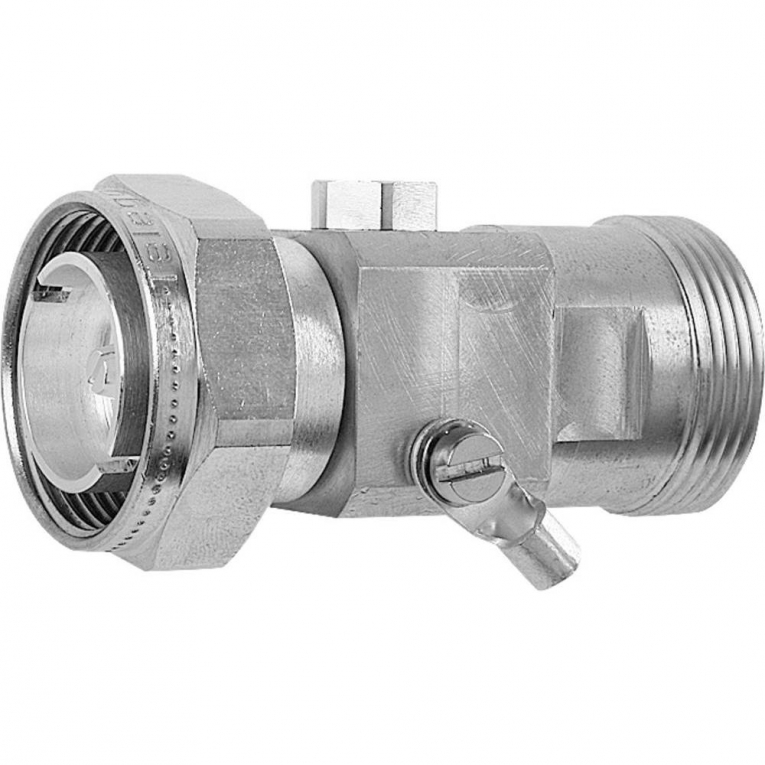

Telegartner J01125A0037 - Грозоразрядник
Разъёмы 7-16 (DIN) пользуются популярностью среди коаксиальных разъёмов и находят широкое применение в оборудовании радиосвязи. Они выполнены с высокой посадочной точностью, отличаются устойчивостью к метеорологическим воздействием и снабжены резьбовым соединением. Эти разъёмы могут использоваться на частотах до 7.5 ГГц, а сопротивление кабельного соединения составляет 50 Ом.
Разъёмы 7-16 (DIN) подходят для эластичных, полужестких и гофрированных типов кабелей. Для монтажа панельных разъёмов применяются пайка и резьбовая закрутка. Основные области применения включают радиостанции и измерительное оборудование, где особенно важны требования к вибростойкости и защите окружающей среды. Технология производства этих моделей существенно снизила уровни затухания (VSWR) и интермодуляционных искажений, а защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы
Центральный контакт: пружинящий центральный контакт, внешний проводник, винт и стопорная шайба, кабельный наконечник, стальные металлические детали, изолятор, уплотнительное кольцо, транспортировочные крышки.
Латунь | CuZn39Pb3
Бериллиевая бронза | CuBe2
Нержавеющая сталь | Медь | Cu
Политетрафторэтилен | PTFE
Силиконовая резина | Полиэтилен | PE
Покрытие
Центральный контакт, внешний проводник, стальные металлические детали:
Серебро | Cu2Ag5
Белая бронза | CuSnZn3 (Telealloy)
Климатические характеристики
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии с IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -55 .. +155 °C |
| Класс защиты | IP67 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление | 50 Ом |
| Сопротивление проводников | Внутренний проводник ≤ 0.4 мОм Внешний проводник ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Вносимые потери | < 0.1 дБ / 2.2 ГГц < 0.2 дБ / 2.5 ГГц |
| Потери на отражение | 32 дБ / 1 ГГц 23 дБ / 2 ГГц 23 дБ / 2.2 ГГц 20 дБ / 2.5 ГГц 17 дБ / 2.7 ГГц |
| Рабочая частота | 0 - 2.5 ГГц |
Габариты
| Параметр | Минимум | Максимум |
|---|---|---|
| a | 4.96 | 5.04 |
| b | 7.0 | 7.0 |
| c | 18.03 | 18.21 |
| d | 20.6 | 21.4 |
| e | 1.4 | 1.6 |
| f | 1.47 | 1.77 |
| g | - | 4.5 |
| h | 7.0 | 8.0 |
Поставляем Telegartner J01125A0037 - Грозоразрядник под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
