Грозозащита антенных трактов: как не потерять оборудование
Прямой удар молнии — не главная угроза. Наведённый потенциал от удара в 500 метрах способен вывести из строя приёмник стоимостью 300 000 рублей. Разбираем, как правильно защититься.

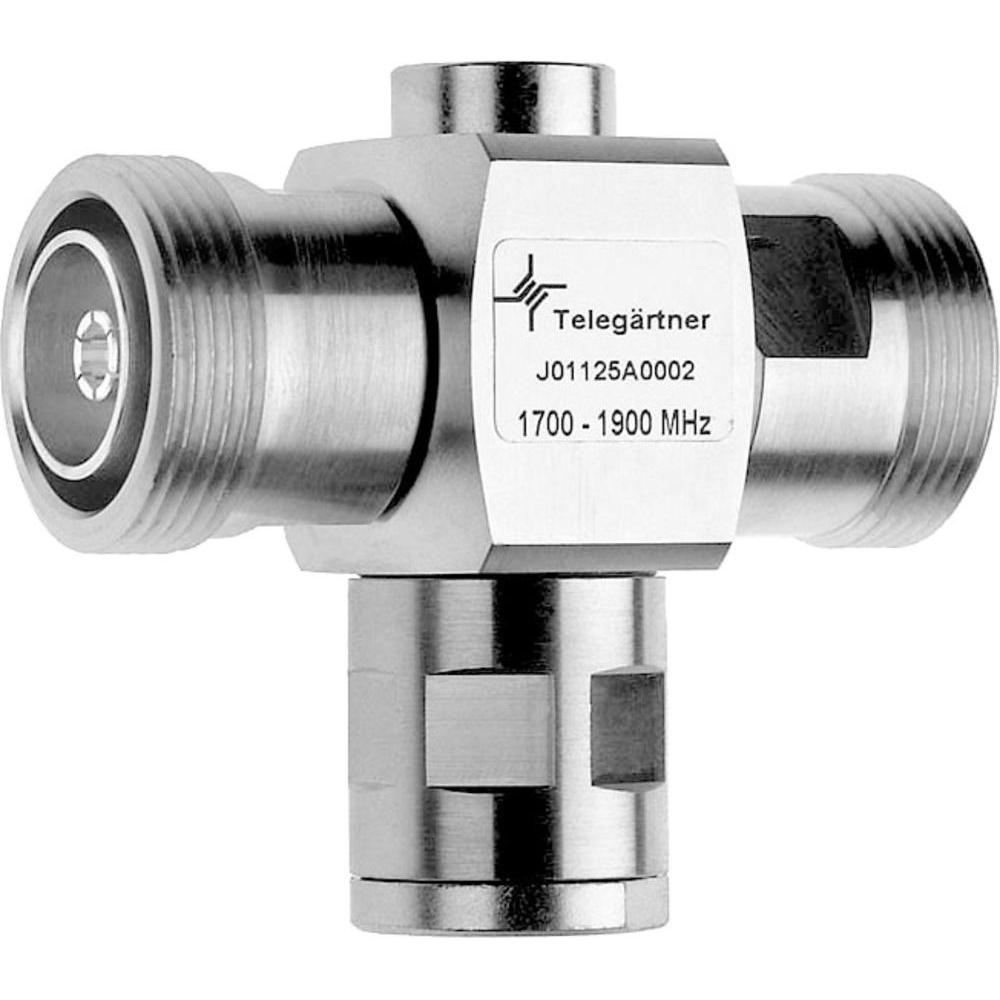

Telegartner J01125A0020 - Грозоразрядник
Код: 15198
Telegartner J01125A0020 - Грозоразрядник
Разъёмы 7-16 (DIN) являются популярными среди коаксиальных разъёмов, широко используемых в оборудовании радиосвязи. Эти разъёмы отличаются высокой посадочной точностью и устойчивостью к метеорологическим воздействиям, а также обеспечены резьбовым соединением.
Разъёмы 7-16 (DIN) могут функционировать на частотах до 7.5 ГГц, с сопротивлением кабельного соединения в 50 Ом. Они идеально подходят для эластичных, полужестких и гофрированных типов кабелей. Для монтажа панельных разъёмов используются пайка и резьбовая закрутка.
Основные области применения разъёмов 7-16 (DIN) включают радиостанции и измерительное оборудование, где критически важны требования к вибростойкости и защите от внешней среды. Современные технологии производства значительно уменьшили уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы
| Часть | Материал |
|---|---|
| Центральный контакт | Латунь (CuZn39Pb3) |
| Пружинящий центральный контакт | Бериллиевая бронза (CuBe2) |
| Внешний проводник | Латунь (CuZn39Pb3) |
| Винт и стопорная шайба | Нержавеющая сталь |
| Кабельный наконечник | Медь (Cu) |
| Изолятор | Политетрафторэтилен (PTFE) |
| Уплотнительное кольцо | Силиконовая резина |
| Транспортировочные крышки | Полиэтилен (PE) |
Покрытие
| Часть | Покрытие |
|---|---|
| Центральный контакт | Серебро (Cu2Ag5) |
| Внешний проводник | Серебро (Cu2Ag5) |
| Стальные металлические детали | Белая бронза (CuSnZn3 - Telealloy) |
Климатические характеристики
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии c IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -55 .. +155 °C |
| Класс защиты | IP67 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление | 50 Ом |
| Сопротивление проводников: | |
| Внутренний проводник | ≤ 0.4 мОм |
| Внешний проводник | ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Вносимые потери | < 0.1 дБ / 2.2 ГГц; < 0.2 дБ / 2.5 ГГц |
| Потери на отражение | 32 дБ / 1 ГГц; 23 дБ / 2 ГГц; 23 дБ / 2.2 ГГц; 20 дБ / 2.5 ГГц; 17 дБ / 2.7 ГГц |
| Рабочая частота | 0 - 2.5 ГГц |
Промышленное оборудование Telegartner J01125A0020 - Грозоразрядник от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
