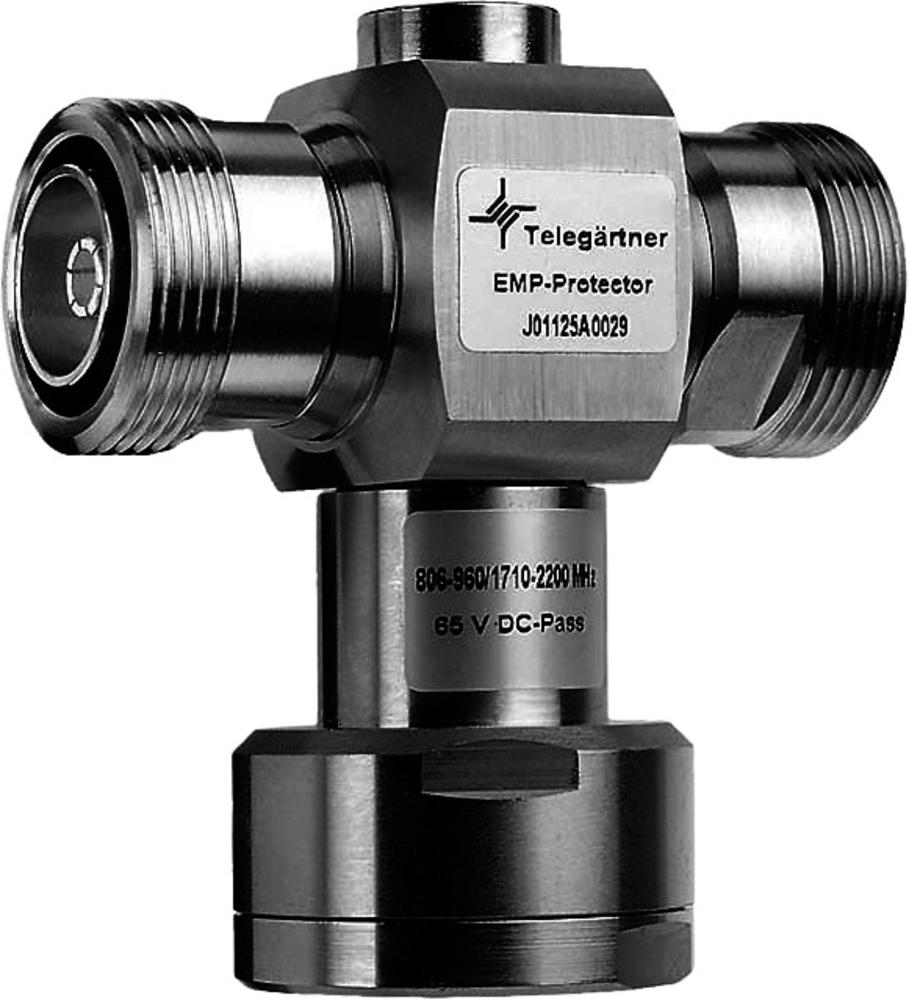

Telegartner J01125A0029 - Грозоразрядник
Разъёмы 7-16 (DIN), популярные в оборудовании радиосвязи, выполнены с исключительной посадочной точностью, имеют устойчивость к метеорологическим воздействием и оснащены резьбовым соединением. Они могут быть использованы на частотах до 7.5 ГГц, с сопротивлением кабельного соединения в 50 Ом. Разъёмы 7-16 (DIN) подходят для различных типов кабелей: эластичных, полужестких и гофрированных. Монтаж панельных разъёмов осуществляется с помощью пайки и резьбовой закрутки.
Основные области применения разъёмов 7-16 (DIN) включают радиостанции и измерительное оборудование, где требования к вибростойкости и защите окружающей среды играют ключевую роль. Технология производства данных моделей значительно снижает уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы
Центральный контакт, пружинящий центральный контакт, внешний проводник, винт и стопорная шайба, кабельный наконечник, стальные металлические детали, изолятор, уплотнительное кольцо, транспортировочные крышки:
- латунь | CuZn39Pb3
- медный сплав
- нержавеющая сталь
- медь | Cu
- политетрафторэтилен | PTFE
- силиконовая резина
- полиэтилен | PE
Покрытие
Центральный контакт, внешний проводник, стальные металлические детали:
- серебро | Cu2Ag5
- белая бронза | CuSnZn3 (Telealloy)
Климатические характеристики
| Параметр | Значение |
|---|---|
| Эксплуатация согласно IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -55 .. +150 °C |
| Класс защиты | IP67 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление | 50 Ом |
| Сопротивление проводников |
Внутренний проводник: ≤ 0.4 мОм Внешний проводник: ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Вносимые потери | < 0.1 дБ |
| Потери на отражение | < -23 дБ |
| Пассивная интермодуляция | < -155 dBc @ 2x20 Вт |
| Мощность | 1.8 кВт / 1 ГГц |
| Рабочая частота | 380 - 512 МГц |
Габариты
| Параметр | Минимум | Максимум |
|---|---|---|
| a | 4.96 | 5.04 |
| b | 7.0 | 7.0 |
| c | 18.03 | 18.21 |
| d | 20.6 | 21.4 |
| e | 1.4 | 1.6 |
| f | 1.47 | 1.77 |
| g | - | 4.5 |
| h | 7.0 | 8.0 |
Поставляем Telegartner J01125A0029 - Грозоразрядник под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
