Грозозащита антенных трактов: как не потерять оборудование
Прямой удар молнии — не главная угроза. Наведённый потенциал от удара в 500 метрах способен вывести из строя приёмник стоимостью 300 000 рублей. Разбираем, как правильно защититься.

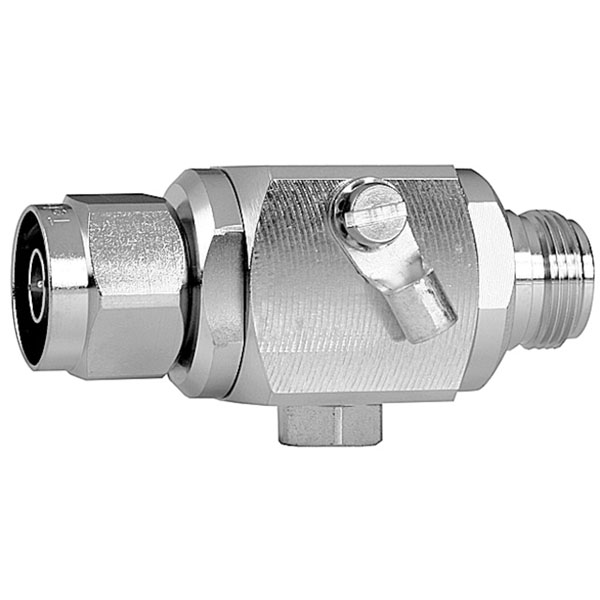

Telegartner J01028B0038 - Грозоразрядник
Код: 125752
TELEGÄRTNER · Серия J01028
Telegärtner J01028B0038 — N грозоразрядник f-m 230 V, 0–2.7 GHz
N-грозоразрядник f-m (гнездо—штекер) 50 Ом производства Telegärtner (Германия). Напряжение срабатывания 230 V, рабочий диапазон 0–2.7 GHz. Защищает оборудование от перенапряжений и грозовых разрядов. IP67, рабочий ток разряда: 1×20 кА (8/20 мкс). Стандарт N по IEC 61169-16. RoHS-совместим.
N грозоразрядник f-m 230 V
50 Ω · 0–2.7 GHz
Made in Germany
50 Ω
Импеданс
0–2.7 GHz
Полоса
IEC 61169-16
Интерфейс
RoHS
Стандарт
DE
Страна
Telegärtner
Бренд
О модели
J01028B0038 — N грозоразрядник f-m 230 V, 0–2.7 GHz производства Telegärtner Karl Gärtner GmbH (Штайненбронн, Германия). Импеданс 50 Ω, гарантированный рабочий диапазон до 0–2.7 GHz. Соответствует международному стандарту интерфейса IEC 61169-16 — механически и электрически совместим с любыми разъёмами стандарта от других производителей. Корпус из латуни с гальваническим покрытием, изолятор PTFE, RoHS-совместим (2011/65/EU).
Грозоразрядник f-m для интеграции в тракт без дополнительного переходника. IP67, диапазон до 2.5/2.7 ГГц. Производство Германия.
Ключевые преимущества
ВЧ-параметры по OEM-датшиту
Импеданс 50 Ω, полоса 0–2.7 GHz. Возвратные потери 1 GHz: -30 dB; 2.7 GHz: -23 dB.
Защита от грозовых разрядов 230 V
Газовый разрядник (GDT) срабатывает при превышении напряжения 230 V на центральном проводнике. Импульс тока отводится на внешний экран/землю, а не в оборудование.
Ресурс 1×20 кА (8/20 мкс)
Выдерживает прямой удар молнии интенсивностью до 20 кА (8/20 мкс) однократно или 10 × 15 кА многократно. Ресурс непрерывного тока: 500 × 100 А (10/1000 мкс).
IP67, диапазон до 0–2.7 GHz
Пылезащита и защита от кратковременного погружения (IP67). Рабочая полоса 0–2.7 GHz: вносимое затухание <0.2 дБ при возвратных потерях лучше 23 дБ.
Совместимость N по IEC 61169-16
Стандартный N-интерфейс: совместим с любыми N-разъёмами Telegärtner, RFS, Andrew/CommScope, Rosenberger. Устанавливается в разрыв антенного кабеля без специального инструмента.
Производство Германия
Изготовление и контроль качества на головном заводе Telegärtner Karl Gärtner GmbH в Steinenbronn. Происхождение DE.
Официальный OEM-датшит
Полный пакет техдокументации производителя. ВЧ-параметры подтверждены OEM-измерениями.
Что означают стандарты защиты
IEC 61169-16
Международный стандарт интерфейса N-разъёмов. Резьбовое соединение, более широкий частотный диапазон чем BNC.
RoHS 2011/65/EU
Соответствие европейской директиве об ограничении вредных веществ. Без свинца в покрытии контактов, без кадмия, ртути, шестивалентного хрома.
Технические характеристики
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ω |
| Рабочая полоса частот | 0–2.7 GHz |
| Возвратные потери (return loss) | 1 GHz: -30 dB; 2.7 GHz: -23 dB |
| Вносимые потери (insertion loss) | 1 GHz: <0.1 dB; 2.7 GHz: <0.2 dB |
| Механические характеристики | |
|---|---|
| Тип/исполнение | прямой (f-m) |
| Конфигурация контактов | гнездо N — штекер N |
| Стандарт интерфейса | IEC 61169-16 |
| Условия эксплуатации и сертификация | |
|---|---|
| RoHS-совместимость | ДА (2011/65/EU) |
| Происхождение | Германия (Made in DE) |
| Производитель | Telegärtner Karl Gärtner GmbH, Steinenbronn |
Сравнение с похожими моделями
Артикул J01028B0038 принадлежит к серии J01028 разъёмов и аксессуаров Telegärtner. Ниже — сравнение с близкими артикулами из той же серии, имеющимися в наличии.
| Параметр | J01028B0038 ◀ | J01028A0031 | J01028A0032 | J01028A0033 |
|---|---|---|---|---|
| Тип | прямой (f-m) | прямой (f-f) | прямой (f-f) | прямой (f-f) |
| Импеданс | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| Полоса | 0–2.7 GHz | 0–2.5 GHz | 0–2.5 GHz | 0–2.5 GHz |
| Конфигурация | гнездо N — штекер N | гнездо N — гнездо N | гнездо N — гнездо N | гнездо N — гнездо N |
| Цена, ₽ | 7 978 | 9 600 | 9 993 | 9 036 |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
Области применения
Антенно-фидерные тракты БС
Базовые станции GSM/UMTS/LTE/5G, антенные мачты, РРЛ. Первичная точка грозозащиты на входе фидера в шкаф оборудования.
Системы мобильной связи
Кабельные тракты от антенны до приёмопередатчика. Защита малошумящих усилителей (LNA) и первых каскадов от наведённых перенапряжений.
Радиовещание и ТВ
Передающие антенны FM/ДМВ. Грозозащита фидерных линий передатчиков.
WiFi и частные сети
Уличные точки доступа, направленные антенны — установка в точке ввода в здание.
Системы безопасности
Видеонаблюдение с внешними антеннами, охранные радиосистемы.
Измерительные стенды
Защита дорогостоящего ВЧ-оборудования в лабораторных условиях при подключении внешних антенн.
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
Сертификат происхождения
Документ Made in Germany выдаётся на отгружаемую партию по запросу.
Поставка партиями любого объёма
Возможна отгрузка как штучно, так и большими партиями — по индивидуальному запросу.
Сборочная инструкция
Документ Telegärtner Montageanleitung (assembly instruction). Высылается по запросу с заказом.
Сертификация
RoHS 2011/65/EU
IEC 61169-16
Made in Germany
ISO9001
Частые вопросы
Это оригинальный товар Telegärtner Karl Gärtner GmbH?Да. Артикул J01028B0038 производится в Германии (Steinenbronn). Поставляется в фирменной упаковке Telegärtner. Сертификат происхождения — по запросу.
Чем отличается грозоразрядник с напряжением 90 В от 230 В?90 В — для оборудования постоянного тока (DC, типичный уровень срабатывания). 230 В — для оборудования, работающего от переменной сети или с более высоким потенциалом на центральном проводнике. Выбор зависит от максимального рабочего напряжения в тракте — оно должно быть ниже напряжения срабатывания разрядника.
Нужно ли заземлять корпус грозоразрядника?Да. Корпус разрядника (внешний проводник) должен быть надёжно подключён к системе заземления объекта. Именно через него выбрасываемый ток молнии уходит в землю, а не в оборудование. Без заземления корпуса прибор не выполняет защитную функцию.
Как часто нужно менять грозоразрядник?Ресурс разряда по OEM-датшиту: 1×20 кА или 10×15 кА (8/20 мкс). После прямого удара молнии с 20 кА или накопленных разрядов рекомендуется проверить прибор. Telegärtner рекомендует замену после каждого срабатывания в условиях прямого удара.
Можно ли заказать большую партию или штучно?Да, отгружаем и штучно, и партиями любого объёма. Большие партии — по индивидуальному запросу: запросите КП через форму на сайте или по телефону 8-800-505-92-60. Срок поставки уточняется при размещении заказа.
Гарантии и сервис
Гарантия
1 год от производителя
При отсутствии механических повреждений. Telegärtner Karl Gärtner GmbH несёт гарантию в соответствии с европейским законодательством.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Telegärtner J01028B0038
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Промышленное оборудование Telegartner J01028B0038 - Грозоразрядник от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
