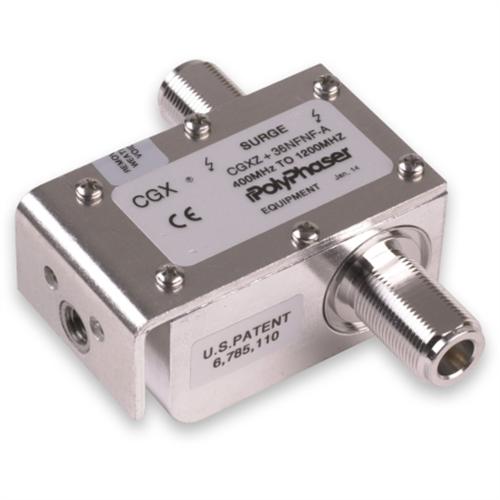

Грозоразрядник PolyPhaser CGXJ+36NFNF-A
CGXJ+36NFNF-A — это высокоэффективный RF-сетевой фильтр (устройство защиты от перенапряжений), предназначенный для работы в диапазоне частот от 0.4 до 1.2 ГГц. Устройство применяется для защиты радиочастотного оборудования от импульсных помех, вызванных грозовыми разрядами, электромагнитными импульсами (ЭМИ) и другими мощными электрическими воздействиями.
Фильтр использует запатентованную гибридную технологию защиты, объединяющую три ключевых компонента: кремниевый лавинный диод, металлооксидный варистор (MOV) и газоразрядник (GDT). Такая комбинация обеспечивает многоуровневую защиту, минимизируя риск повреждения оборудования.
Корпус устройства имеет степень защиты IP67, что гарантирует устойчивость к пыли и влаге даже в жестких условиях эксплуатации.
Основные характеристики
| Электрические параметры | Значения |
|---|---|
| Диапазон частот | 0.4 – 1.2 ГГц |
| Импеданс | 50 Ом |
| Максимальная входная мощность | 300 Вт |
| КСВ (VSWR) | ≤ 1.1:1 |
| Потери вносимого сигнала | 0.1 дБ |
| Рабочее напряжение | 36 В |
| Напряжение срабатывания защиты | 40 В |
| Ток импульсного разряда (8/20 мкс) | до 20 кА |
| Энергия пропускания | 25 мкДж |
| Механические параметры | Значения |
|---|---|
| Тип разъема | N-тип (female на входе и выходе) |
| Габариты | 92.71 × 71.63 × 35.56 мм (3.65 × 2.82 × 1.4 дюйма) |
| Вес | 453.59 г |
| Способ монтажа | отверстия для крепления |
| Корпус | IP67 (полная защита от пыли и кратковременного погружения в воду) |
| Эксплуатационные параметры | Значения |
|---|---|
| Рабочая температура | -50°C … +85°C |
| Температура хранения | -50°C … +85°C |
| Влажность | до 95% (без конденсации) |
| Соответствие стандартам | RoHS |
Преимущества
- Гибридная защита — сочетание трех технологий (диод, варистор, газоразрядник) обеспечивает максимальную устойчивость к импульсным помехам.
- Широкий частотный диапазон — подходит для WiFi, мобильной радиосвязи, GPS и других RF-приложений.
- Минимальные потери сигнала — КСВ ≤ 1.1:1 и вносимые потери всего 0.1 дБ гарантируют сохранение качества передачи.
- Высокая устойчивость к импульсным токам — выдерживает разряды до 20 кА, что критично для защиты от молний.
- Надежный корпус IP67 — устойчив к влаге, пыли и механическим воздействиям, подходит для уличного использования.
- DC Pass — пропускает постоянный ток, что важно для активных антенных систем.
CGXJ+36NFNF-A от PolyPhaser — это надежное решение для защиты RF-оборудования от импульсных перенапряжений. Благодаря гибридной технологии, высокой пропускной способности и устойчивости к экстремальным условиям, этот сетевой фильтр подходит для критически важных систем, где требуется максимальная защита без ухудшения качества сигнала.
Промышленное оборудование Грозоразрядник PolyPhaser CGXJ+36NFNF-A (ПолиФазер) от производителя PolyPhaser поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
