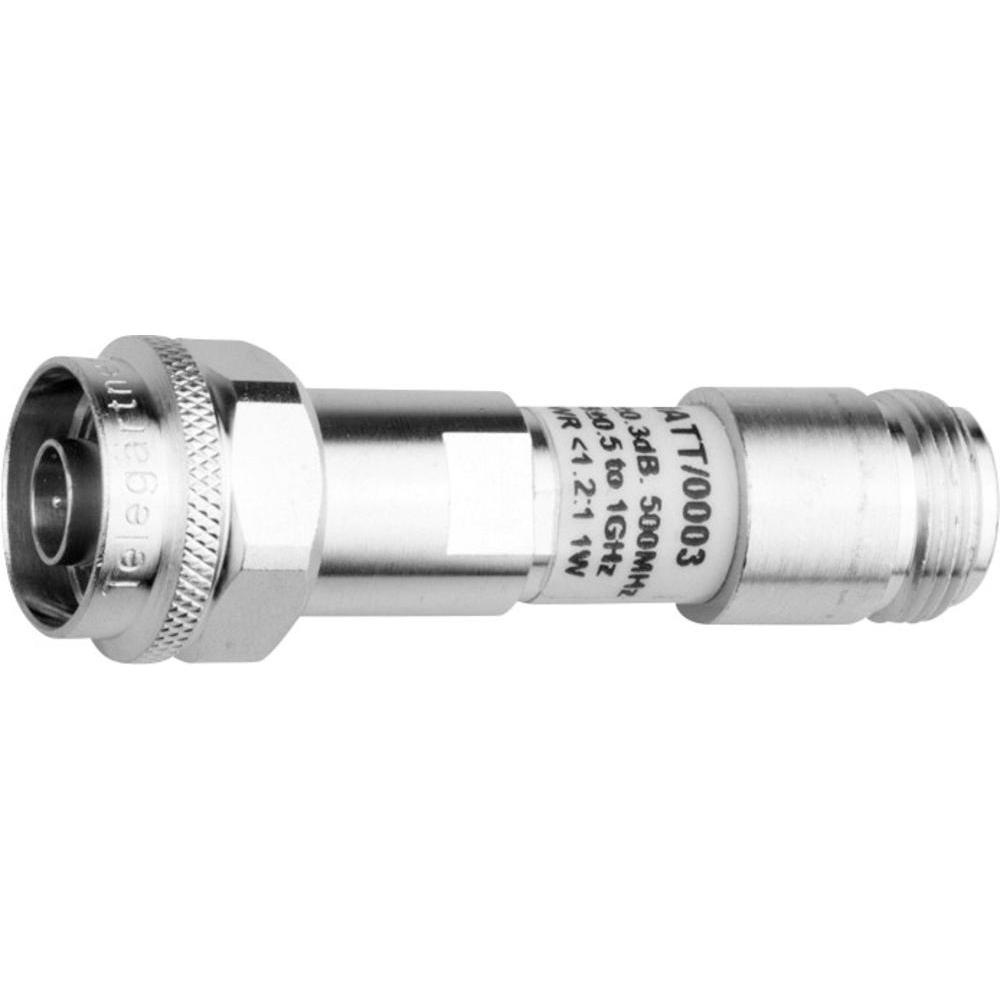

Проходное нагрузочное сопротивление N · 50 Ом штекер > гнездо | 1 Вт /до 1 ГГц.
Коаксиальные разъёмы N типа получили крайне широкое применение и популярность. Имея корпус среднего размера, точную посадку, устойчивость к погодным факторам, N разъёмы снабжены надежным резьбовым ответным соединением. В большинстве применений, разъёмы могут быть использованы на частоте до 11 ГГц. Сопротивление кабельного соединения - 50 Ом. N разъёмы подходят для эластичных, полужестких и фидерных типов кабелей. Для монтажа N разъёмов используются обжим и опрессовка. Особая конструкция оборудования, специально разработанного для изготовления разъёмов этой серии, обеспечивает превосходные показатели параметров потерь по затуханию (VSWR) и интермодуляционных искажений.
Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы N типа являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Пружинящие контакты | бериллиевая бронза |
| Внешний проводник | CuBe2 / латунь |
| Стальные металлические детали | CuZn39Pb3 |
| Изолятор | PTFE |
| Уплотнительное кольцо | силиконовая резина |
| Центральный контакт | золото поверх никеля | NiP-Au |
| Внешний проводник | белая бронза | CuSnZn3 (Telealloy) |
| Стальные металлические детали | белая бронза | CuSnZn3 (Telealloy) |
| Эксплуатация в соответствии c IEC 60068 - 1 | 40/155/21 |
| Температурный режим | -40 .. +85 °С |
| Соответствие RoHS | 2011/65/EU |
| Сопротивление проводников: | |
| Внутренний проводник | ≤ 2.0 мОм |
| Внешний проводник | ≤ 0.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Сопротивление | 50 Ом |
| Потери на отражение | 20.7 дБ / 1 ГГц |
| Рабочая частота | 0 – 1 ГГц |
| Группа / стандарт | |
| Структура | ослабление - 14 дБ |
| Вес | 64 г |
Поставляем Telegartner J01026A0008 - N Аттенюатор под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
