Тонкий 50-омный СВЧ-кабель внешним Ø 2,53 мм с тефлоновым (PTFE) диэлектриком и фторопластовой (FEP) внешней оболочкой. Центральная жила 0,51 мм SCCS (посеребрённая омеднённая сталь), посеребрённая медная оплётка SCC. Рабочий диапазон температур −55…+200 °C, коэффициент экранирования до 50 дБ. По профилю совместим с разъёмами под RG-174A/U.
RG-316/U — высококачественный СВЧ-коаксиал с фторопластовым диэлектриком (PTFE, экструдируемый тефлон). Имеет посеребрённую центральную жилу и оплётку, совместим по линейке используемых ВЧ-разъёмов с радиочастотным RG-174A/U, но позволяет передавать более мощные сигналы и предназначен для решения широкого спектра задач за счёт высокой стабильности параметров, тепло- и огнестойкости, устойчивости к агрессивным средам. Рекомендуется использовать во всех ответственных случаях в составе СВЧ-аппаратуры, а также для передачи сигналов с акустических датчиков, измерительных задач и т.п.
| Электрические характеристики | |
|---|---|
| Импеданс | 50 ± 2 Ом |
| Погонная ёмкость | 95,8 пФ/м |
| Коэффициент укорочения | 1,42 (Vp ≈ 0,70) |
| Коэффициент экранирования (max) | 50 дБ |
| Затухание, 50 МГц | 18,4 дБ / 100 м |
| Затухание, 150 МГц | 32 дБ / 100 м |
| Затухание, 450 МГц | 60,5 дБ / 100 м |
| Затухание, 900 МГц | 89,5 дБ / 100 м |
| Затухание, 1800 МГц | 139 дБ / 100 м |
| Затухание, 3000 МГц | 176 дБ / 100 м |
| Конструкция и материалы | |
|---|---|
| Центральная жила | 0,51 мм (7 × 0,17 мм), посеребрённая омеднённая сталь (SCCS) |
| Диэлектрик | 1,53 ± 0,03 мм, экструдируемый тефлон (PTFE) |
| Оплётка | 16 × 5 × 0,092 мм, посеребрённая медь (SCC) |
| Внешняя оболочка | Фторопластовая (FEP) |
| Внешний диаметр | 2,53 ± 0,1 мм |
| Рабочий диапазон температур | −55 … +200 °C |
| Допустимая средняя мощность | |
|---|---|
| 50 МГц | 0,46 кВт |
| 450 МГц | 0,27 кВт |
| 900 МГц | 0,185 кВт |
| 1800 МГц | 0,14 кВт |
| 3000 МГц | 0,08 кВт |
| Параметр | RG-316/U ◀ | RG-174A/U | RG-142 |
|---|---|---|---|
| Внешний Ø | 2,53 мм | 2,55 мм | 4,95 мм |
| Ø жилы | 0,51 мм (SCCS) | 0,48 мм (CCS) | 0,94 мм (SCCS) |
| Диэлектрик | PTFE (тефлон) | XLPE | PTFE (тефлон) |
| Оболочка | FEP (тефлон) | PVC | FEP (тефлон) |
| Темп. диапазон | −55…+200 °C | до +75 °C | −55…+105 °C |
| Применение | СВЧ + агрессивные среды | Лаб. шнуры | Промышленные СВЧ-сборки |
| Карточка | — | Смотреть→ | Смотреть→ |
RG-316/U конструктивно совместим с разъёмами под RG-174. Ниже — параллельные кабели и пересекающиеся позиции в каталоге.
Купить Radiolab RG-316/U
Доставка по всей России · Заводская гарантия · Русскоязычная техподдержка
Характеристики:
Поставляем Коаксиальный кабель Radiolab RG-316/U (Радиолаб) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Четыре кабеля диаметром от 1,8 до 2,5 мм решают похожие задачи — внутренний монтаж, антенные джамперы, измерительные сборки — но различаются импедансом, термостойкостью и ценой. Разбираем по полочкам: какой из четырёх…
RG-58 — третья по популярности марка в семействе RG и одновременно самая многоликая: только в нашей номенклатуре насчитывается 241 SKU под разные ревизии, оболочки и производителей. Это «средний» 50‑омный кабель —…
RG-213 — второй по популярности кабель в семействе RG, классический выбор для антенно-фидерных трактов радиостанций, базовых станций и любительской радиосвязи. Диаметр 10 мм, низкое затухание на ВЧ, доступность и…
RG-316 — самая массовая марка из всех RG: тонкий, гибкий, термостойкий и при этом доступный по цене. По нашей статистике закупок именно он занимает первое место в семействе с долей более 30%. Разбираем, что делает его…
Российская система маркировки коаксиальных кабелей по ГОСТ 11326 сложилась параллельно с американской RG‑серией и решает те же задачи — от радиосвязи до телевизионного приёма. Разбираем структуру обозначения РК…
Три самых распространённых линейки коаксиала на B2B‑рынке решают одну задачу разными способами. RG — открытый военный стандарт, LMR — коммерческая разработка Times Microwave с улучшенным затуханием, Sucoflex —…
Один и тот же на первый взгляд кабель в каталогах поставщиков встречается как RG-58, RG-58/U, RG-58A/U или RG-58C/U. Объясняем, что скрывается за каждой буквой и почему эти на первый взгляд мелочи влияют на затухание…
50 и 75 Ом — два стандарта волнового сопротивления коаксиального кабеля, возникшие как компромисс между минимальным затуханием и максимальной передаваемой мощностью. Разбираем, откуда взялись эти цифры, где применяется…
RG-серия объединяет более 100 разновидностей коаксиального кабеля — от мобильной связи и радиолокации до телевидения и оборонной электроники. Разбираем, какие марки RG за что отвечают, как читать их параметры и какой…
При прокладке коаксиальных кабелей внутри зданий применяются специальные требования пожарной безопасности. Стандарты UL/NEC (США), CSA FT (Канада), европейские CPR-классы — все они регулируют, какой кабель можно…
Антенно-фидерное устройство базовой станции — это не только антенна и кабель: между ними джамперы, грозозащита, комплекты заземления, крепления и герметизация каждого стыка. Разбираем сборку АФУ по шагам и показываем…
Затухание кабеля растёт с частотой по корневому закону, поэтому один и тот же фидер на 900 МГц и на 2600 МГц ведёт себя по-разному. Разбираем формулу и K-коэффициенты, считаем четыре типовых примера и определяем…
Серия LMR® от Times Microwave — это девять диаметров коаксиальных кабелей с двойным экранированием более 90 дБ, от тончайшего 2,79 мм до полудюймового 22,1 мм. В этой статье разбираем, чем они отличаются электрически и…
Разъёмы RFS — самая запутанная тема в каталоге CELLFLEX. Для одного только 1/2" кабеля доступно 4 серии разъёмов (C02, C03, D01, E01) в 3 интерфейсах (N, 7-16, 4.3-10), в 2 геометриях (прямой, угловой), в male и female…
CELLFLEX® от RFS — самая распространённая серия коаксиальных кабелей на российских БС, в антенных трактах ТВ-передатчиков, системах военной и подвижной радиосвязи. В серии 5 типоразмеров от 1/4" до 1.1/4", две подсерии…
Сотовая связь в метро, ж/д тоннелях, аэропортах и больших подземных комплексах работает не на обычных антеннах, а на излучающих кабелях — они расходятся вдоль трассы и сами излучают сигнал по всей длине через прорези во…
Максимальное пиковое напряжение, подаваемое между проводниками коаксиального кабеля, до возникновения диэлектрического пробоя. Оно зависит исключительно от характеристик изоляционного диэлектрика.
В этой статье Вы сможете найти некоторые формулы для расчета параметров кабелей, а так же терминологию, описывающую эти параметры.
Оснащение производства
Промышленный контроль
Лаборатория и Тестирование
Связь и Телекоммуникации
Безопасность и Спецтехника
Энергетика и Электротехника
Корзина

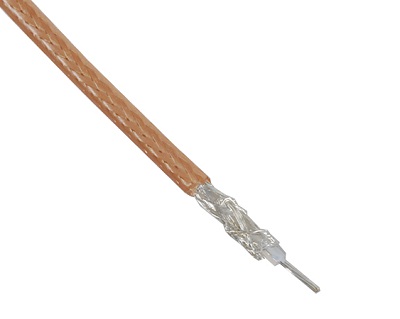

Коаксиальный кабель Radiolab RG-316-U (Радиолаб)_1
