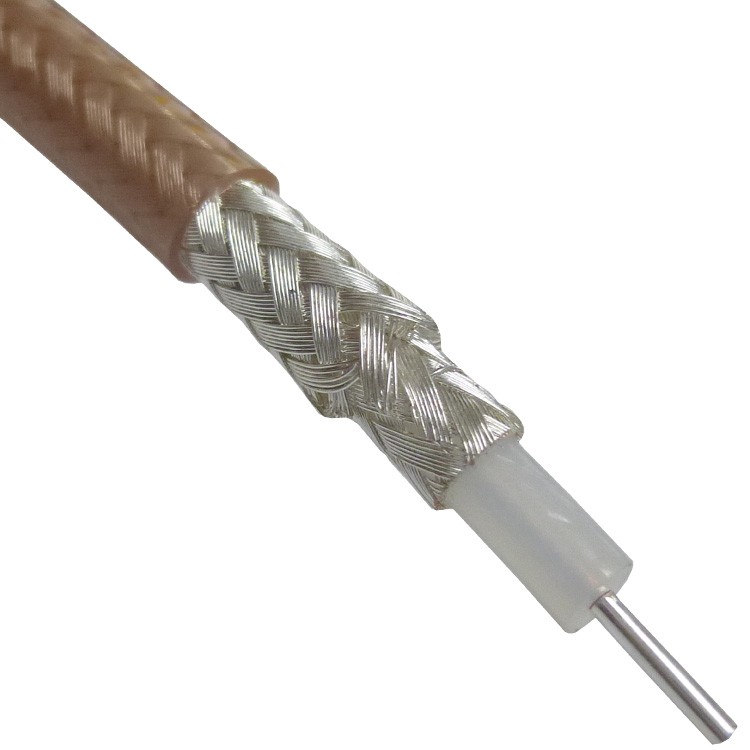

Гибкий 50-омный СВЧ-коаксиал внешним Ø 4,95 мм с фторопластовым диэлектриком (PTFE) и двойной посеребрённой оплёткой (97 % + 94 %). Центральная жила — сплошная посеребрённая омеднённая сталь Ø 0,94 мм. Эффективность экранирования до 65 дБ. Рабочая частота до 8 ГГц, температурный диапазон −55…+105 °C. Для промышленных и аэрокосмических СВЧ-применений.
Высококачественный гибкий коаксиальный СВЧ-кабель с экраном в виде двойной оплётки и фторопластовым диэлектриком. Наиболее часто применяется в промышленных системах, требующих повышенной надёжности, и традиционно — в различной СВЧ-аппаратуре аэрокосмического назначения. Сплошной посеребрённый центральный проводник обеспечивает высокую амплитудную стабильность передаваемого сигнала при изгибах. Экран из двойной посеребрённой оплётки высокой плотности (94 % и 97 %) позволяет добиться очень хорошего сочетания электрических и механических параметров. Учитывая высокую температурную стойкость и химическую инертность внешней оболочки из FEP (экструдируемого тефлона), кабель допускает применение в агрессивных средах, а также обладает высокой тепло- и огнестойкостью. Рекомендуется для применения в особо ответственных случаях, где требуются высокая точность передачи сигнала в сочетании с высокой гибкостью. Позволяет проводить большую мощность.
| Электрические характеристики | |
|---|---|
| Импеданс | 50 ± 2 Ом |
| Номинальная погонная ёмкость | 89,5 пФ/м |
| Коэффициент укорочения | 1,43 |
| Максимальная рабочая частота | 8 ГГц |
| Эффективность экранирования (max) | 65 дБ |
| Затухание, 50 МГц | 8,8 дБ / 100 м |
| Затухание, 100 МГц | 13 дБ / 100 м |
| Затухание, 400 МГц | 23 дБ / 100 м |
| Затухание, 1000 МГц | 44 дБ / 100 м |
| Затухание, 3000 МГц | 91 дБ / 100 м |
| Затухание, 5000 МГц | 123 дБ / 100 м |
| Затухание, 8000 МГц | 165 дБ / 100 м |
| Конструкция | |
|---|---|
| Центральный проводник | 0,94 мм, посеребрённая омеднённая сталь (SCCS), сплошной |
| Диэлектрик | 2,95 мм, фторопласт (PTFE), сплошной |
| Внутренняя оплётка | 3,60 мм, посеребрённая медь (SPC), плотность 97 % |
| Внешняя оплётка | 4,25 мм, посеребрённая медь (SPC), плотность 94 % |
| Оболочка | 4,95 мм, фторопласт (FEP), цвет коричневый |
| Рабочая температура | −55 … +105 °C |
| Вес | 0,052 кг/м |
| Допустимая средняя мощность | |
|---|---|
| 50 МГц | 3,5 кВт |
| 100 МГц | 2,40 кВт |
| 400 МГц | 1,1 кВт |
| 1000 МГц | 0,65 кВт |
| 3000 МГц | 0,33 кВт |
| 5000 МГц | 0,25 кВт |
| Параметр | RG-142 ◀ | RG-316/U | RG-58A/U | RG-213C/U |
|---|---|---|---|---|
| Внешний Ø | 4,95 мм | 2,53 мм | 5,03 мм | 10,3 мм |
| Экран | Двойная оплётка 97/94 % SPC | 1 оплётка SCC | Фольга + 1 оплётка TC | Фольга + 1 оплётка TC 94 % |
| Диэлектрик | PTFE сплошной | PTFE | FPE | PE сплошной |
| Оболочка | FEP (тефлон) | FEP | PVC | PVC |
| Экранировка | 65 дБ | 50 дБ | — | — |
| Затух. @ 1 ГГц | 44 дБ | ≈ 100 дБ | 43,5 дБ | 18,8 дБ |
| Применение | Промышленные СВЧ | Лаб. шнуры в агрессии | Перемычки в стойке | Магистральные фидеры |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
RG-142 — самый мощный из тонких тефлоновых кабелей Radiolab. Ниже — родственники и альтернативы по применению.
Купить Radiolab RG-142
Доставка по всей России · Заводская гарантия · Русскоязычная техподдержка
Характеристики:
Промышленное оборудование Коаксиальный кабель Radiolab RG-142 (Радиолаб) от производителя Radiolab поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
Файлы для скачивания:
Инструкция Коаксиальный кабель Radiolab RG-142 (Радиолаб)
