Гибкий коаксиальный кабель военного стандарта MIL-C-17 с многопроволочным центральным проводником (19 жил) и двойным экраном. Диаметр 4,95 мм, до 12 ГГц, температура −40...+80°C. Повышенная гибкость для многократно перегибаемых кабельных сборок.

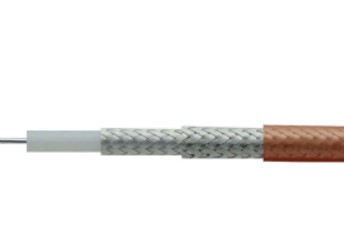

RG-400 — коаксиальный кабель диаметром 4,95 мм с 19-жильным центральным проводником из омеднённой стали с серебряным покрытием (19/0,203 мм), обеспечивающим повышенную гибкость по сравнению с одножильными аналогами (RG-142). Диэлектрик PTFE, двойная плетёная оболочка из посеребренной меди (95%/92%), внешняя оболочка FEP. Соответствует военному стандарту MIL-C-17. Ёмкость несколько выше (105 пФ/м), рабочий диапазон температур −40...+80°C.
| Конструкция | |
|---|---|
| Центральный проводник | 19/0,203 мм, SCCS (омеднённая сталь, посеребренная) |
| Диэлектрик | 2,95 ± 0,05 мм, PTFE (белый) |
| Экран 1 | 16×7×0,12 мм, посеребренная медь, плотность 95% ± 3% |
| Экран 2 | 16×7×0,12 мм, посеребренная медь, плотность 92% ± 3% |
| Внешняя оболочка | 4,95 ± 0,10 мм, FEP (натуральный коричневый) |
| Стандарт | MIL-C-17 |
| Электрические характеристики | |
|---|---|
| Импеданс | 50 ± 2 Ω |
| Ёмкость | 105 ± 5 пФ/м |
| Скорость распространения | 70% |
| Макс. рабочее напряжение | 1400 В (СКЗ) |
| Макс. рабочая частота | 12 000 МГц |
| Механические и климатические характеристики | |
|---|---|
| Мин. радиус изгиба | 25 мм |
| Рабочая температура | −40 до +80°C |
| Температура монтажа | −5 до +20°C |
| Затухание (20°C), макс. | |
|---|---|
| 100 МГц | 14,40 дБ/100м |
| 400 МГц | 29,50 дБ/100м |
| 1000 МГц | 48,20 дБ/100м |
| 3000 МГц | 88,30 дБ/100м |
| 5000 МГц | 118,40 дБ/100м |
| 11000 МГц | 189,90 дБ/100м |
