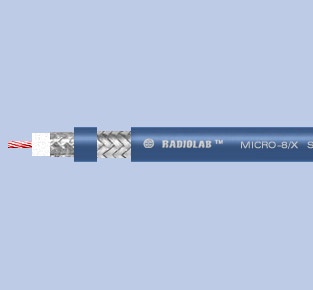

Коаксиальный кабель Radiolab RG-8X ACU

Коаксиальный кабель Radiolab RG-8X ACU

RADIOLAB RG-8X ACU (blue) – это высококачественный коаксиальный кабель, предназначенный для передачи высокочастотных сигналов в радиолюбительской, телекоммуникационной и профессиональной радиоаппаратуре. Кабель обладает оптимальным сочетанием электрических и механических характеристик, обеспечивая низкие потери сигнала и высокую устойчивость к внешним помехам. Благодаря двойному экранированию (алюминиевая фольга и луженая оплетка) кабель обеспечивает отличную защиту от электромагнитных наводок. Внешняя оболочка из поливинилхлорида (PVC) обеспечивает защиту от влаги, ультрафиолета и механических повреждений, что делает кабель пригодным для использования в различных климатических условиях.

Основные характеристики:

• Волновое сопротивление (импеданс): 50 ±2 Ом

• Погонная емкость: 80,75 пФ/м

• Коэффициент укорочения (velocity factor): 1,21

• Рабочий частотный диапазон: до 3 ГГц (рекомендуется для УКВ, КВ, CB-связи)

Конструкция кабеля:

1. Центральный проводник:

   • Материал: чистая медь (BC – Bare Copper)

   • Диаметр: 1,47 мм

   • Конфигурация: витой проводник для улучшения гибкости

2. Диэлектрик:

   • Материал: физически вспененный полиэтилен (FPE – Foamed Polyethylene)

   • Диаметр: 3,94 мм

   • Назначение: обеспечивает низкие диэлектрические потери и стабильные параметры передачи

3. Экран:

   • Основной экран: алюминиевая фольга (AF – Aluminum Foil) толщиной 4,1 мм с плотностью покрытия 100%

   • Оплетка: луженая медь (TC – Tinned Copper)

     • Конфигурация: 16 групп по 8 проволок диаметром 0,127 мм

     • Плотность оплетки: 95%

   • Назначение: двойное экранирование для максимальной защиты от помех

4. Внешняя оболочка:

   • Материал: поливинилхлорид (PVC)

   • Цвет: синий

   • Диаметр: 6,15 мм

   • Назначение: защита от влаги, УФ-излучения и механических воздействий

Эксплуатационные параметры:

• Рабочий температурный диапазон: от -40 °C до +70 °C

• Минимальный радиус изгиба: 5 × внешний диаметр (около 30 мм)

• Допустимое напряжение: до 500 В (переменного тока)

• Коэффициент затухания (примерные значения):

  • 100 МГц: ~6,5 дБ/100 м

  • 400 МГц: ~13,5 дБ/100 м

  • 1000 МГц: ~22 дБ/100 м

Преимущества:

• Высокая гибкость благодаря витому центральному проводнику

• Двойное экранирование для минимизации помех

• Устойчивость к внешним воздействиям (влагостойкость, УФ-защита)

• Оптимальное соотношение цены и качества
