Kadamm RG 58 — универсальный коаксиальный кабель стандартного типа RG-58 с волновым сопротивлением 50 Ом. Подходит для построения фидерных линий в радиосвязи, подключения антенн, радиостанций и измерительного оборудования, а также для лабораторных и мобильных решений, где важны гибкость, стабильные параметры и компактный диаметр.
Благодаря проверенной конструкции (центральная жила — диэлектрик — оплетка — оболочка), кабель обеспечивает надежную передачу ВЧ/УВЧ-сигналов на средних дистанциях, оставаясь гибким и удобным в монтаже. Kadamm RG 58 легко согласуется с популярными разъемами BNC, TNC, N, SMA и UHF (PL‑259).

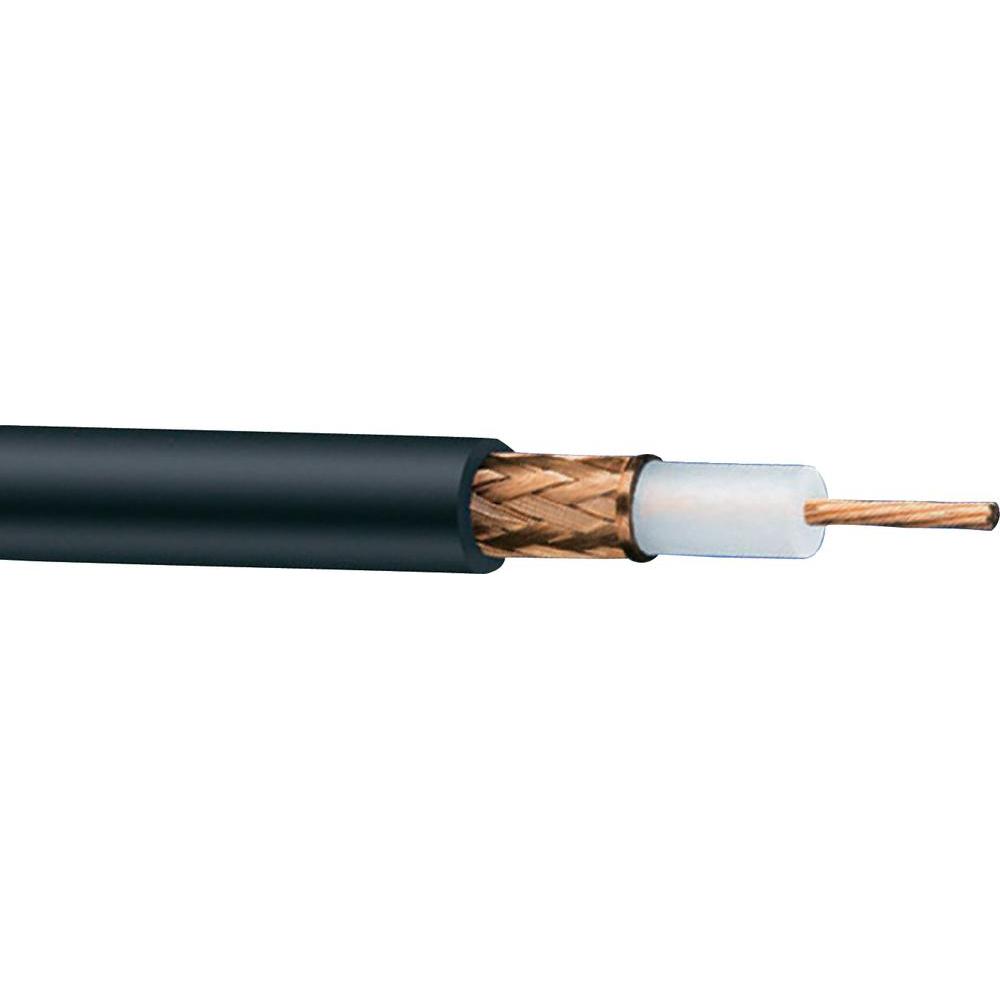

Классическая коаксиальная структура RG-58: центральный проводник, изоляция (диэлектрик), экранирующая оплетка и внешняя ПВХ‑оболочка для защиты и гибкости. Возможны исполнения с однопроволочной или многопроволочной центральной жилой (типовые варианты RG-58/U и RG-58A/C/U).
| Ключевой параметр | Значение |
|---|---|
| Тип | Коаксиальный кабель Kadamm RG 58 (50 Ом) |
| Волновое сопротивление | 50 Ω (стандарт RG-58) |
| Наружный диаметр | прибл. 4.9–5.0 мм |
| Центральный проводник | Медь (однопроволочный или многопроволочный — в зависимости от исполнения) |
| Диэлектрик | Сплошной полиэтилен (PE), типовой коэффициент укорочения ~0.66 |
| Экран | Оплетка из луженой меди, типовая покрываемость до ~90% |
| Оболочка | ПВХ (PVC), черная |
Значения ниже приведены как типовые для кабелей стандарта RG-58 и могут незначительно варьироваться в зависимости от конкретного исполнения.
| Параметр | Типовое значение |
|---|---|
| Волновое сопротивление | 50 Ω ±2 Ω |
| Коэффициент укорочения (VF) | ~0.66 |
| Емкость | ~100 пФ/м |
| Рабочая частота | до ~1 ГГц (рекомендуемый диапазон применения — НЧ/ВЧ/УВЧ) |
| Затухание при 50 МГц (100 м) | ~10–12 дБ |
| Затухание при 100 МГц (100 м) | ~15–20 дБ |
| Затухание при 1 ГГц (100 м) | ~60–70 дБ |
| Параметр | Значение/Описание |
|---|---|
| Минимальный радиус изгиба | ~5× наружный диаметр (ориентир: от 25 мм) |
| Температурный диапазон (ПВХ‑оболочка) | прибл. −20…+80 °C |
| Совместимые разъемы | BNC, TNC, N‑type, SMA, UHF (PL‑259) — под кабель ~5 мм |
| Гибкость/мобильность | Высокая — удобен для патч‑кабелей и переносных комплектов |
Kadamm RG 58 — коаксиальный кабель 50 Ом с классической архитектурой RG-58, оптимальный выбор для радиолюбителей, сервисных инженеров и интеграторов, которым нужна надежная и гибкая линия связи в диапазонах НЧ/ВЧ/УВЧ до ~1 ГГц.
Промышленное оборудование Kadamm RG 58 - коаксиальный кабель от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
