Коаксиальный кабель военного стандарта MIL-C-17 с двойным серебряным экраном и диэлектриком PTFE. Диаметр 4,95 мм, рабочая температура −55...+200°C. Рассчитан на работу до 12,4 ГГц в СВЧ- и авиационных цепях.

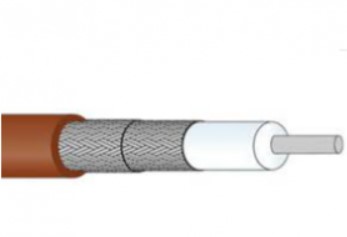

RG-142 — коаксиальный кабель диаметром 4,95 мм с двойным плетёным экраном из посеребренной меди, соответствующий военному стандарту MIL-C-17. Центральный проводник: одиночная жила 0,94 мм из омеднённой стали с серебряным покрытием. Диэлектрик PTFE (1,52 мм) обеспечивает скорость распространения 70% и стабильность импеданса 50 Ω в широком диапазоне частот вплоть до 12,4 ГГц. Двойная оплётка (95% и 93%) гарантирует высокое экранирование. Оболочка FEP рассчитана на длительную работу при температурах от −55 до +200°C.
| Конструкция | |
|---|---|
| Центральный проводник | 1/0,94 мм, SCCS (омеднённая сталь, посеребренная) |
| Диэлектрик | 2,95 ± 0,05 мм, PTFE (белый) |
| Экран 1 | 16×7×0,12 мм, посеребренная медь, плотность 95% ± 3% |
| Экран 2 | 16×7×0,12 мм, посеребренная медь, плотность 93% ± 3% |
| Внешняя оболочка | 4,95 ± 0,10 мм, FEP (натуральный коричневый) |
| Стандарт | MIL-C-17 |
| Электрические характеристики | |
|---|---|
| Импеданс | 50 ± 2 Ω |
| Ёмкость | 100 ± 5 пФ/м |
| Скорость распространения | 70% |
| Макс. рабочее напряжение | 1400 В (СКЗ) |
| Макс. рабочая частота | 12 400 МГц |
| Механические и климатические характеристики | |
|---|---|
| Мин. радиус изгиба | 25 мм |
| Рабочая температура | −55 до +200°C |
| Затухание (20°C), макс. | |
|---|---|
| 100 МГц | 12,50 дБ/100м |
| 400 МГц | 25,60 дБ/100м |
| 1000 МГц | 42,00 дБ/100м |
| 3000 МГц | 78,10 дБ/100м |
| 5000 МГц | 105,00 дБ/100м |
| 8000 МГц | 189,80 дБ/100м |
| 12400 МГц | 280,20 дБ/100м |
Гарантия
3 года от производителя
При соблюдении условий эксплуатации.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
