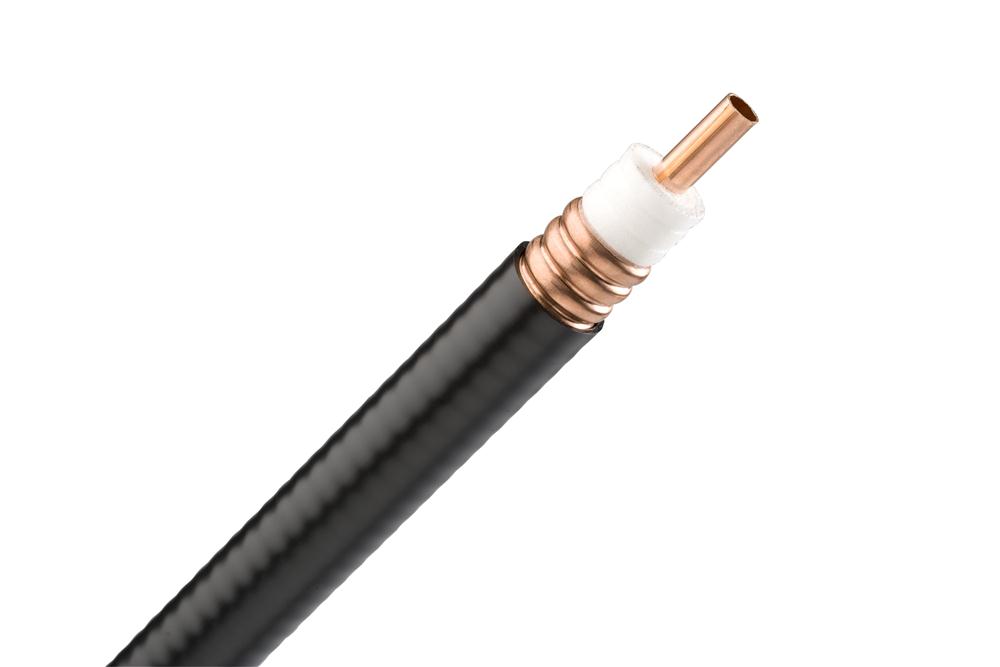

Коаксиальный кабель с низкими потерями Eupen 213RT5
Коаксиальный кабель Eupen 213RT5 обладает выдающимися конструктивными, механическими и электрическими характеристиками, что делает его идеальным решением для различных приложений в области передачи данных и сигналов.
Конструктивные характеристики
| Деталь | Материал | Диаметр |
|---|---|---|
| Центральный проводник | Медная проволока | 2.7 мм |
| Диэлектрик | Вспененный полиэтилен | 7.15 мм |
| Внешний проводник | Алюминиевая лента + луженая медная оплетка | 7.9 мм |
| Стандартное внешнее покрытие | Черный полиэтилен | 10.1 мм |
Механические характеристики
| Характеристика | Значение |
|---|---|
| Минимальный радиус изгиба | 50.0 мм |
| Максимальное усилие растяжения | 4.0 даН |
| Вес | 0.133 кг/м |
| Рабочий диапазон температур | -40°...+85°C |
Электрические характеристики
| Характеристика | Значение |
|---|---|
| Характеристический импенданс | 50 Ом |
| Пробивное напряжение | 8000 V |
| Пиковая мощность | 11 кВт |
| Сопротивление постоянному току | Центральный проводник: 3.0 ом/км, Оплетка: 4.9 ом/км |
| Напряжение пробоя оболочки | 8000 VRMS |
| Емкость | 82.0 пФ/м |
| Индуктивность | 0.2 мкГн/м |
| Экранировка | >75 dB |
Поставляем Коаксиальный кабель EUPEN 213RT5 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
