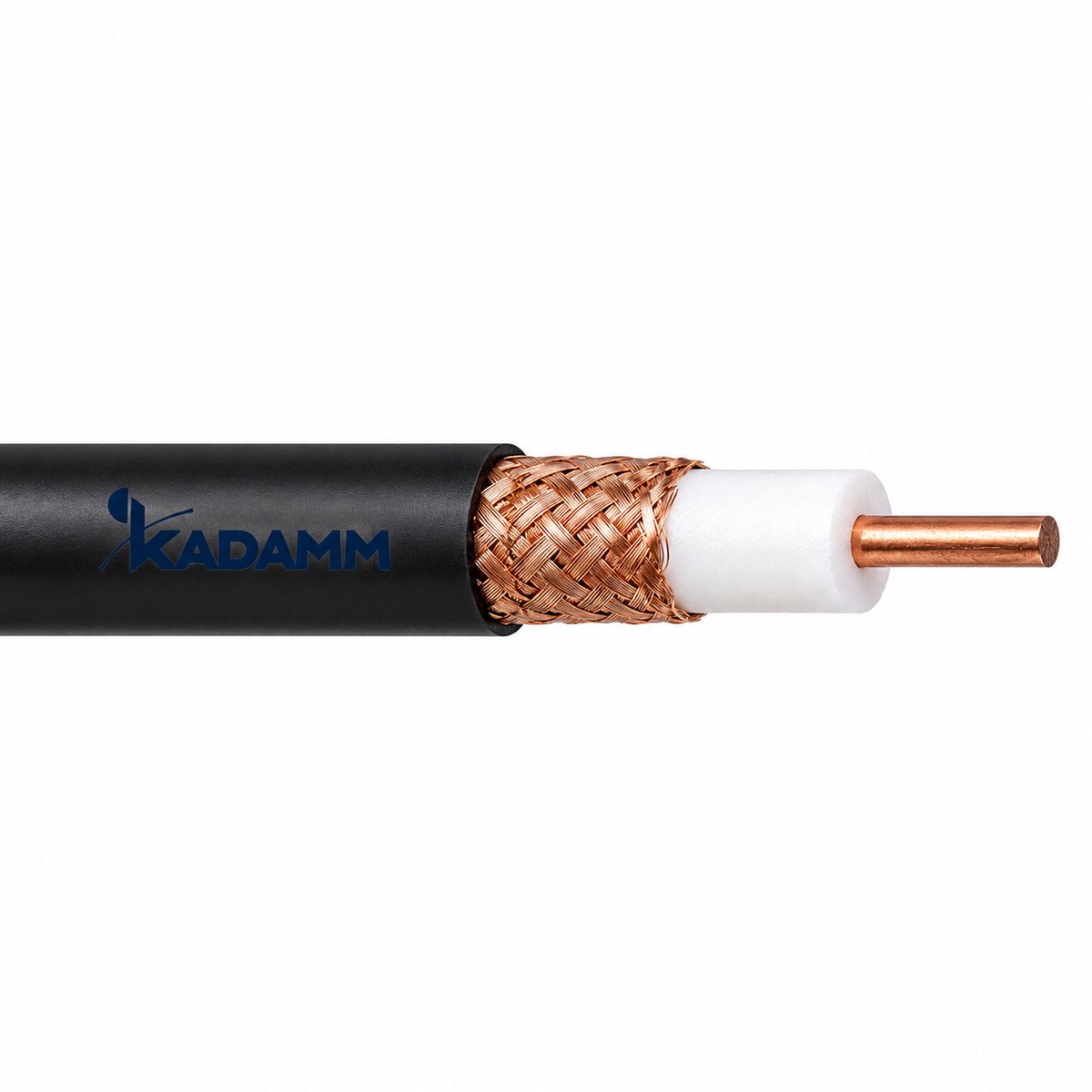

КАДАММ RG8-50F — коаксиальный радиочастотный кабель 50 Ом для антенно-фидерных трактов базовых станций, репитеров и DAS. Предельная рабочая частота 6000 МГц, затухание 12,8 дБ/100 м на 900 МГц. Внутренний проводник — медь диаметром 2,74 мм, диэлектрик — вспененный полиэтилен диаметром 7,24 мм, внешний проводник — алюминиевая фольга и оплётка из алюминиево-магниевой проволоки диаметром 8,13 мм, оболочка — полиэтилен диаметром 10,16 мм. Поставка отрезками по заказу. Оборудование KADAMM поставляется с паспортом изделия.
КАДАММ RG8-50F — кабель коаксиальный для систем внутреннего покрытия (DAS).
Коаксиальный фидерный кабель — магистраль системы внутреннего покрытия: по нему сигнал идёт от входного узла к делителям, ответвителям и антеннам. Его затухание (2,2 дБ/100 м на 30 МГц; 5,0 дБ/100 м на 150 МГц; 8,9 дБ/100 м на 450 МГц; 12,8 дБ/100 м на 900 МГц; 18,6 дБ/100 м на 1800 МГц; 22,2 дБ/100 м на 2500 МГц; 35,5 дБ/100 м на 5800 МГц) — главная статья потерь в расчёте уровней длинных систем.
Чем больше диаметр кабеля, тем меньше затухание на метр, но тем больше радиус изгиба и масса. Магистрали длинных систем делают толстым кабелем, отводы к антеннам — более тонким и гибким; к оборудованию подключают через джамперы.
Измеренные параметры модели: вносимое ослабление 2,2 дБ/100 м на 30 МГц; 5,0 дБ/100 м на 150 МГц; 8,9 дБ/100 м на 450 МГц; 12,8 дБ/100 м на 900 МГц; 18,6 дБ/100 м на 1800 МГц; 22,2 дБ/100 м на 2500 МГц; 35,5 дБ/100 м на 5800 МГц — его вычитают из уровня сигнала на каждом проходе через изделие.
На объекте: температура −30 … +80 °C. Изделие крепят так, чтобы кабели подходили к соединителям без натяга и перекоса, а свободное место позволяло затянуть соединения ключом и обслуживать их без демонтажа соседнего оборудования.
Электрические параметры
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 ± 2 Ом |
| Максимальная рабочая частота | 6000 МГц |
| Затухание | 2,2 дБ/100 м на 30 МГц; 5,0 дБ/100 м на 150 МГц; 8,9 дБ/100 м на 450 МГц; 12,8 дБ/100 м на 900 МГц; 18,6 дБ/100 м на 1800 МГц; 22,2 дБ/100 м на 2500 МГц; 35,5 дБ/100 м на 5800 МГц |
| Коэффициент распространения | 85 % |
| Погонная ёмкость | 78,4 пФ/м |
| Экранирование | >90 дБ |
| Рабочее напряжение | 4 кВ (действующее) |
Конструкция и условия эксплуатации
| Параметр | Значение |
|---|---|
| Внутренний проводник | медь диаметром 2,74 мм |
| Диэлектрик | вспененный полиэтилен диаметром 7,24 мм |
| Внешний проводник | алюминиевая фольга и оплётка из алюминиево-магниевой проволоки диаметром 8,13 мм |
| Оболочка | полиэтилен диаметром 10,16 мм |
| Рабочая температура | −30 … +80 °C |
| Поставка | отрезками по заказу, с разделкой и разъёмами по запросу |
| Артикул | Типоразмер | Затухание на 900 МГц | Предельная частота |
|---|---|---|---|
| КАДАММ RG8-50F | RG8 (10,16 мм) / 12,8 дБ/100 м / 6000 МГц |
Магистрали и отводы систем внутреннего покрытия, подключение оборудования в аппаратных и шкафах, перемычки к антеннам.
Кабель и соединители берут одного класса по интермодуляции; соединители — под марку и размер кабеля.
Длина. По трассе с минимальным запасом.
Затухание. На рабочей частоте — в расчёт уровней.
Комплект КАДАММ RG8-50F: изделие в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Затухание кабеля на рабочей частоте умножают на длину и вычитают из уровня в каждой точке. На верхних диапазонах затухание больше, поэтому расчёт ведут по самой высокой частоте системы — она ограничивает длину магистрали. Затухание указывают для нескольких частот — для расчёта берут ближайшую к рабочей.
К потерям кабеля добавляют потери соединителей и перемычек. Если уровня на дальних антеннах не хватает, переходят на кабель большего диаметра или делят магистраль на ветви ближе к источнику. Кабели с меньшим затуханием дороже и тяжелее, поэтому толстый кабель ставят там, где он даёт наибольший выигрыш.
Без изгибов меньше допустимого радиуса и без перекручивания; кабель закрепляют на опорах с шагом, при котором он не провисает и не нагружает соединители. В местах прохода через стены ставят гильзы, на улице защищают от ультрафиолета. Кабель не прокладывают рядом с силовыми линиями и источниками тепла.
Концы кабеля до монтажа соединителей защищают от влаги. После монтажа линию проверяют на КСВН и, в многооператорских системах, на интермодуляцию. Трассу кабеля согласуют с другими инженерными системами здания, чтобы избежать наводок и механических повреждений.
Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.
Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
После установки измеряют КСВН с каждого входа и уровни на выходах, сравнивая их с расчётом системы. Если в системе работают несколько операторов, линию дополнительно проверяют анализатором PIM — это выявляет плохо затянутые и загрязнённые соединения.
Результаты фиксируют в исполнительной документации вместе с моментами затяжки соединителей. При последующем обслуживании измерения повторяют и сравнивают с исходными: рост КСВН или PIM указывает на место, которое нужно проверить в первую очередь, прежде чем искать неисправность в активном оборудовании.
Гарантия на КАДАММ RG8-50F — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Кабель коаксиальный гибкий КАДАММ RG8-50F — RG8 (10,16 мм), 50 Ом, до 6000 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
