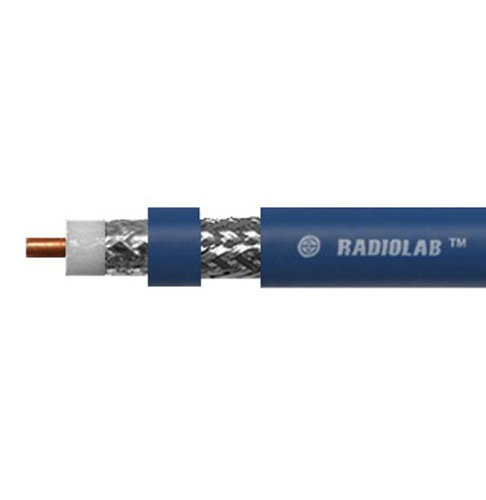

Radiolab RG-58 A/U PVC – высококачественная модификация стандартного коаксиального кабеля RG-58/U, отличающаяся улучшенными характеристиками за счет плотной оплетки из луженой меди и дополнительного экранирования фольгой. Физически вспененный диэлектрик обеспечивает снижение потерь сигнала, а гибкая конструкция делает кабель удобным для монтажа в различных условиях. Предназначен для профессионального и любительского применения в VHF/UHF-диапазонах, включая радиочастотные соединения, антенные системы, измерительную аппаратуру и телекоммуникационные решения.
Волновое сопротивление (импеданс): 50 ±2 Ом
Погонная емкость: 83,94 пФ/м
Коэффициент укорочения (velocity factor): 1,26
Минимальный радиус изгиба: 25 мм
Центральный проводник:
Материал: луженая медь (TC)
Диаметр: 0,94 мм
Диэлектрик:
Материал: физически вспененный полиэтилен (FPE)
Диаметр: 2,9 мм
Экранирование:
Основной экран: двойная алюминиевая фольга на лавсановой основе (DF)
Оплетка: 16 групп по 7 проволок (0,12 мм каждая) из луженой меди (TC)
Плотность экранирования:
Фольга: 100%
Оплетка: 97%
Внешняя оболочка:
Материал: поливинилхлорид (PVC)
Диаметр: 5,03 мм
| Частота, МГц | Затухание, дБ/100 м |
|---|---|
| 150 | 13,8 |
| 450 | 25,2 |
| 800 | 34,4 |
| 900 | 36,6 |
| 1200 | 42,6 |
| 1800 | 53,8 |
| 1900 | 55,5 |
| 2450 | 64,7 |
Высокое качество экранирования за счет комбинации фольги и плотной оплетки, что снижает уровень помех.
Низкие потери сигнала благодаря вспененному диэлектрику.
Гибкость и прочность – подходит для стационарного и мобильного использования.
Широкий частотный диапазон – эффективная работа на VHF (144–174 МГц) и UHF (400–2450 МГц).
Стойкость к внешним воздействиям – оболочка из PVC обеспечивает защиту от влаги и механических повреждений.
Кабель соответствует стандартам RG-58, что подтверждает его совместимость с разъемами типа BNC, SMA и другими, используемыми в радиочастотной технике.
Промышленное оборудование Коаксиальный кабель Radiolab RG-58A/U PVC (blue) (Радиолаб) от производителя Radiolab поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
