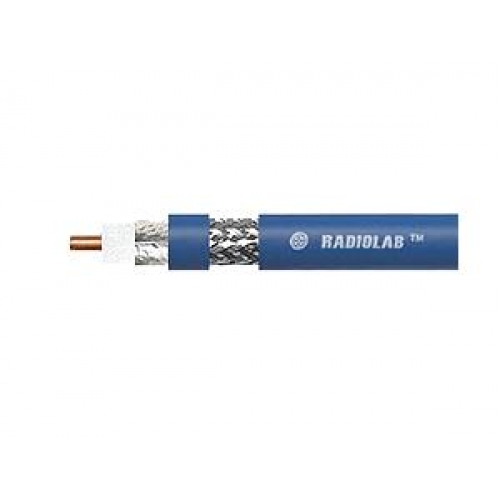

50-омный коаксиальный кабель внешним Ø 6,15 мм. Центральная жила 1,47 мм из чистой меди (BC), вспененный полиэтилен (FPE), фольга AF 100 % + оплётка TC. Внешняя оболочка PVC синяя. Популярная недорогая ВЧ-альтернатива RG-58A/U по гибкости и размерам, но со значительно меньшим затуханием. Хорошо подходит для ответственных мобильных применений на VHF/UHF (УКВ).
RG-8X (известен также как MICRO-8/X) — популярный недорогой ВЧ-коаксиальный кабель, занимающий промежуточное место между тонким RG-58A/U (Ø 5,03 мм) и толстым RG-213/U (Ø 10,3 мм). По гибкости и размеру близок к RG-58, но имеет существенно меньшее затухание — за счёт более толстой центральной жилы 1,47 мм (vs 0,94 мм у RG-58) и вспененного FPE-диэлектрика. Двойной экран: алюминиевая фольга 100 % + плотная лужёная медная оплётка. Прекрасно подходит для всех ответственных мобильных применений на VHF/UHF (УКВ) — где RG-58 теряет слишком много сигнала, а RG-213 неудобен по толщине. Снабжается всеми типами ВЧ-разъёмов с индексом «X».
| Электрические характеристики | |
|---|---|
| Импеданс | 50 ± 2 Ом |
| Погонная ёмкость | 80,75 пФ/м |
| Коэффициент укорочения | 1,21 (Vp ≈ 0,83) |
| Конструкция | |
|---|---|
| Центральная жила | 1,47 мм, чистая медь (BC) |
| Диэлектрик | 3,94 мм, вспененный полиэтилен (FPE) |
| Основной экран | Алюминиевая фольга (AF), 100 % |
| Оплётка | 16 × 8 × 0,127 мм, лужёная медь (TC) |
| Внешняя оболочка | Поливинилхлорид (PVC), синий |
| Внешний диаметр | 6,15 мм |
| Параметр | RG-8X PVC ◀ | RG-58A/U | RG-213C/U | RG-8X ACU |
|---|---|---|---|---|
| Внешний Ø | 6,15 мм | 5,03 мм | 10,3 мм | 6,15 мм |
| Ø жилы | 1,47 мм (BC) | 0,94 мм (TC) | 2,25 мм (BC) | 1,47 мм |
| Затух. @ 150 МГц (ориент.) | ~10 дБ/100 м | 15,4 дБ | 6,3 дБ | ~10 дБ |
| Гибкость | Высокая | Высокая | Средняя | Высокая |
| Применение | Мобильные УКВ-установки | Патч-корды, короткие трассы | Стационарные фидеры | Альтернативный артикул |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
RG-8X — промежуточный кабель между RG-58 и RG-213. Ниже — соседи и совместимые разъёмы.
Купить Radiolab RG-8X
Доставка по всей России · Заводская гарантия · Русскоязычная техподдержка
Характеристики:
Поставляем Коаксиальный кабель Radiolab RG-8X PVC (blue) (Радиолаб) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
