Тонкий гибкий 50-омный коаксиал внешним диаметром 2,55 мм с диэлектриком из пероксидно-сшитого полиэтилена (XLPE). Центральная жила 0,48 мм CCS (омеднённая сталь), оплётка из лужёной меди 92 %. Низкое затухание для своего класса, КСВн < 1,2, достойная альтернатива LMR-100. Применяется в кабельных сборках для измерительной техники и СВЧ-аппаратуры.
RG-174A/U — высококачественный коаксиал с диэлектриком из пероксидно-сшитого полиэтилена (XLPE). За счёт молекулярной структуры XLPE менее подвержен старению, чем традиционный PE, и практически не усаживается при пайке кабеля (температура пайки до 250 °C) — это предотвращает смещение центральной жилы и замыкание на оплётку при нагреве. Кабель характеризуется пониженным затуханием и весьма стабильным значением КСВ (менее 1,2) в широком диапазоне частот. По характеристикам и применению сопоставим с зарубежным LMR-100, при этом значительно дешевле. Применяется в кабельных сборках для измерительной техники и СВЧ-аппаратуры. Аналогичная модель в более тонком корпусе с тефлоновой оболочкой — RG-316/U.
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Погонная ёмкость | 92,16 пФ/м |
| Коэффициент укорочения | 1,52 (Vp ≈ 0,66) |
| КСВн | < 1,2 (стабильно в широкой полосе) |
| Затухание, 50 МГц | 19 дБ / 100 м |
| Затухание, 150 МГц | 34,3 дБ / 100 м |
| Затухание, 450 МГц | 66,7 дБ / 100 м |
| Затухание, 900 МГц | 101,7 дБ / 100 м |
| Затухание, 1800 МГц | 146,7 дБ / 100 м |
| Затухание, 3000 МГц | 194,3 дБ / 100 м |

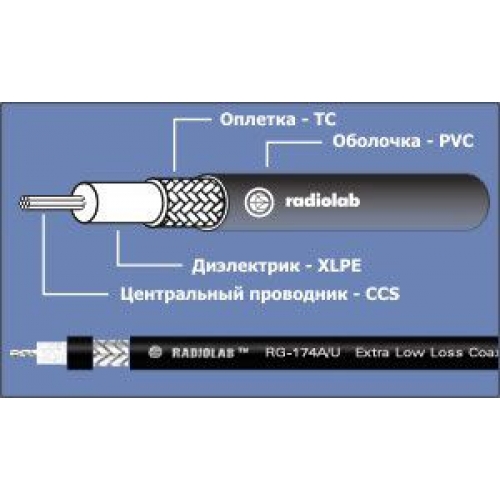

| Конструкция | |
|---|---|
| Центральная жила | 0,48 мм, омеднённая сталь (CCS) |
| Диэлектрик | Пероксидно-сшитый полиэтилен (XLPE, cross-linked) |
| Оплётка | Лужёная медь (TC), 92 % |
| Внешняя оболочка | Поливинилхлорид (PVC) |
| Внешний диаметр | 2,55 мм |
| Допустимая средняя мощность | |
|---|---|
| 50 МГц | 0,195 кВт |
| 150 МГц | 0,145 кВт |
| 450 МГц | 0,115 кВт |
| 900 МГц | 0,090 кВт |
| 1800 МГц | 0,065 кВт |
| 3000 МГц | 0,045 кВт |
RG-174 — самый тонкий 50-омный кабель в линейке. Ниже — сравнение с соседями по применению.
| Параметр | RG-174A/U ◀ | RG-316/U | RG-58A/U |
|---|---|---|---|
| Внешний Ø | 2,55 мм | 2,53 мм | 5,03 мм |
| Ø жилы | 0,48 мм (CCS) | 0,51 мм (SCCS) | 0,94 мм (TC) |
| Диэлектрик | XLPE | PTFE (тефлон) | FPE (вспен.) |
| Оболочка | PVC | FEP (тефлон) | PVC |
| Рабочая температура | до +75 °C | −55…+200 °C | до +75 °C |
| Затух. @ 1 ГГц | ≈ 110 дБ | ≈ 100 дБ | 43,5 дБ |
| Применение | Лаб. шнуры, недорого | Тефлон для агрессивных сред | Перемычки в стойке |
| Карточка | — | Смотреть→ | Смотреть→ |
RG-174A/U используется вместе с разъёмами того же геометрического профиля. Ниже — пересекающиеся модели и соседи по применению.
Купить Radiolab RG-174A/U PVC
Доставка по всей России · Заводская гарантия · Русскоязычная техподдержка
Характеристики:
Промышленное оборудование Коаксиальный кабель Radiolab RG-174A/U PVC (black) (Радиолаб) от производителя Radiolab поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
