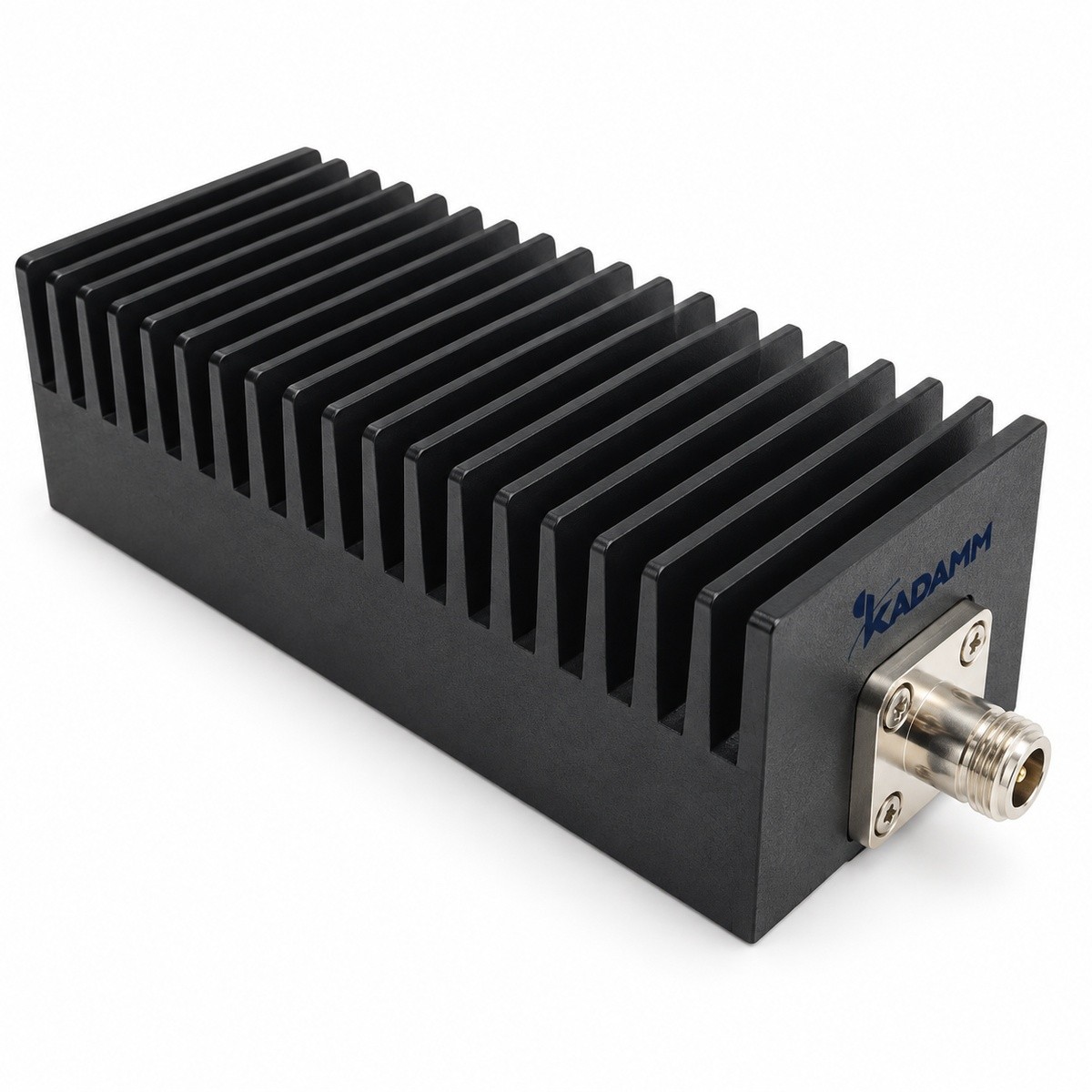

Аттенюаторы коаксиальные фиксированные высокой мощности: 62 модели, диапазон до 18 ГГц, соединители по таблице исполнений. Ослабление сигнала на заданное значение с малым КСВН.
Серия KADAMM АТК-ВМ — 62 модели в диапазоне до 18 ГГц. Модели различаются: частоты, мощн., КСВН, ослабление, погрешность ослабления.
В серии KADAMM АТК-ВМ — 62 модели. Номинал ослабления в артикуле обозначен буквой X и выбирается из ряда, указанного в примечании к таблице; погрешность ослабления и КСВН заданы по группам номиналов.
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Ослабление, дБ | Погрешность ослабления, ±дБ |
|---|---|---|---|---|---|
| KADAMM АТК-10-100-30-N(в)-N(р)-М | 0-10 | 100 | 1,5 | 30 | ±1,5 |
| KADAMM АТК-10-100-40-N(в)-N(р)-М | 0-10 | 100 | 1,5 | 40 | ±1,5 |
| KADAMM АТК-10-300-30-N(в)-N(р)-М | 0-10 | 300 | 1,45 | 30 | ±1,0 |
| KADAMM АТК-10-300-40-N(в)-N(р)-М | 0-10 | 300 | 1,45 | 40 | ±1,0 |
| KADAMM АТК-10-300-50-N(в)-N(р)-М | 0-10 | 300 | 1,45 | 50 | ±1,0 |
| KADAMM АТК-10-50-10-N(в)-N(р)-М | 0-10 | 50 | 1,35 | 10 | ±0,8 |
| KADAMM АТК-10-50-20-N(в)-N(р)-М | 0-10 | 50 | 1,35 | 20 | ±0,8 |
| KADAMM АТК-10-50-3-N(в)-N(р)-М | 0-10 | 50 | 1,35 | 3 | ±0,7 |
| KADAMM АТК-10-50-30-N(в)-N(р)-М | 0-10 | 50 | 1,35 | 30 | ±1,0 |
| KADAMM АТК-10-50-40-N(в)-N(р)-М | 0-10 | 50 | 1,35 | 40 | ±1,2 |
| KADAMM АТК-10-50-50-N(в)-N(р)-М | 0-10 | 50 | 1,35 | 50 | ±1,2 |
| KADAMM АТК-10-50-6-N(в)-N(р)-М | 0-10 | 50 | 1,35 | 6 | ±0,7 |
| KADAMM АТК-10-500-40-N(в)-N(р)-М | 0-10 | 500 | 1,5 | 40 | ±1,5 |
| KADAMM АТК-10-500-50-N(в)-N(р)-М | 0-10 | 500 | 1,5 | 50 | ±1,5 |
| KADAMM АТК-12-100-20-N(в)-N(р)-М | 0-12. 4 | 100 | 1,5 | 20 | ±1,5 |
| KADAMM АТК-12-100-30-N(в)-N(р)-М | 0-12. 4 | 100 | 1,5 | 30 | ±1,8 |
| KADAMM АТК-12-100-40-N(в)-N(р)-М | 0-12. 4 | 100 | 1,5 | 40 | ±1,8 |
| KADAMM АТК-12-100-50-N(в)-N(р)-М | 0-12. 4 | 100 | 1,5 | 50 | ±2,0 |
| KADAMM АТК-18-10-10-N(в)-N(р)-М | 0-18 | — | 1,4 | 10 | ±1,0 |
| KADAMM АТК-18-10-20-N(в)-N(р)-М | 0-18 | — | 1,4 | 20 | ±1,0 |
| KADAMM АТК-18-10-30-N(в)-N(р)-М | 0-18 | — | 1,4 | 30 | ±1,2 |
| KADAMM АТК-18-10-40-N(в)-N(р)-М | 0-18 | — | 1,4 | 40 | ±1,2 |
| KADAMM АТК-18-100-20-N(в)-N(р)-М | 0-18. 0 | 100 | 1,6 | 20 | ±2,0 |
| KADAMM АТК-18-100-30-N(в)-N(р)-М | 0-18. 0 | 100 | 1,6 | 30 | ±2,2 |
| KADAMM АТК-18-100-40-N(в)-N(р)-М | 0-18. 0 | 100 | 1,6 | 40 | ±2,2 |
| KADAMM АТК-18-100-50-N(в)-N(р)-М | 0-18. 0 | 100 | 1,6 | 50 | ±2,5 |
| KADAMM АТК-18-200-10-N(в)-N(р)-М | 0-18 | — | 1,5 | 10 | ±2,5 |
| KADAMM АТК-18-200-20-N(в)-N(р)-М | 0-18 | — | 1,5 | 20 | ±2,5 |
| KADAMM АТК-18-200-30-N(в)-N(р)-М | 0-18 | — | 1,5 | 30 | ±2,0 |
| KADAMM АТК-18-200-40-N(в)-N(р)-М | 0-18 | — | 1,5 | 40 | ±2,0 |
| KADAMM АТК-18-200-50-N(в)-N(р)-М | 0-18 | — | 1,5 | 50 | ±2,0 |
| KADAMM АТК-18-300-10-N(в)-N(р)-М | 0-18 | 300 | 1,5 | 10 | ±3,0 |
| KADAMM АТК-18-300-20-N(в)-N(р)-М | 0-18 | 300 | 1,5 | 20 | ±5,0 |
| KADAMM АТК-18-300-30-N(в)-N(р)-М | 0-18 | 300 | 1,5 | 30 | ±3,5 |
| KADAMM АТК-18-300-40-N(в)-N(р)-М | 0-18 | 300 | 1,5 | 40 | ±3,0 |
| KADAMM АТК-18-300-50-N(в)-N(р)-М | 0-18 | 300 | 1,5 | 50 | ±3,0 |
| KADAMM АТК-18-500-30-N(в)-N(р)-М | 0-18 | 500 | 1,5 | 30 | ±4,0 |
| KADAMM АТК-18-500-40-N(в)-N(р)-М | 0-18 | 500 | 1,5 | 40 | ±3,0 |
| KADAMM АТК-4-100-10-N(в)-N(р)-М | 0-4 | 100 | 1,35 | 10 | ±0,8 |
| KADAMM АТК-4-100-10-N(в)-N(р)-М.2 | 0-4 | 100 | 1,4 | 10 | ±1,5 |
| KADAMM АТК-4-100-20-N(в)-N(р)-М | 0-4 | 100 | 1,35 | 20 | ±0,8 |
| KADAMM АТК-4-100-20-N(в)-N(р)-М.2 | 0-4 | 100 | 1,4 | 20 | ±1,7 |
| KADAMM АТК-4-100-30-N(в)-N(р)-М | 0-4 | 100 | 1,35 | 30 | ±0,8 |
| KADAMM АТК-4-100-30-N(в)-N(р)-М.2 | 0-4 | 100 | 1,4 | 30 | ±1,5 |
| KADAMM АТК-4-100-40-N(в)-N(р)-М | 0-4 | 100 | 1,35 | 40 | ±0,08 |
| KADAMM АТК-4-100-40-N(в)-N(р)-М.2 | 0-4 | 100 | 1,4 | 40 | ±1,5 |
| KADAMM АТК-4-100-50-N(в)-N(р)-М | 0-4 | 100 | 1,4 | 50 | ±1,5 |
| KADAMM АТК-4-300-10-N(в)-N(р)-М | 0-4 | 300 | 1,5 | 10 | ±2,0 |
| KADAMM АТК-4-300-20-N(в)-N(р)-М | 0-4 | 300 | 1,5 | 20 | ±2,0 |
| KADAMM АТК-4-300-30-N(в)-N(р)-М | 0-4 | 300 | 1,5 | 30 | ±1,5 |
| KADAMM АТК-4-300-40-N(в)-N(р)-М | 0-4 | 300 | 1,5 | 40 | ±1,5 |
| KADAMM АТК-4-300-50-N(в)-N(р)-М | 0-4 | 300 | 1,5 | 50 | ±1,5 |
| KADAMM АТК-4-500-10-N(в)-N(р)-М | 0-4 | 500 | 1,5 | 10 | ±2,0 |
| KADAMM АТК-4-500-20-N(в)-N(р)-М | 0-4 | 500 | 1,5 | 20 | ±2,0 |
| KADAMM АТК-4-500-30-N(в)-N(р)-М | 0-4 | 500 | 1,5 | 30 | ±1,5 |
| KADAMM АТК-4-500-40-N(в)-N(р)-М | 0-4 | 500 | 1,5 | 40 | ±1,5 |
| KADAMM АТК-4-500-50-N(в)-N(р)-М | 0-4 | 500 | 1,5 | 50 | ±1,5 |
| KADAMM АТК-6-10-10-N(в)-N(р)-М | 0-6 | 10 | 1,3 | 10 | ±0,6 |
| KADAMM АТК-6-10-20-N(в)-N(р)-М | 0-6 | 10 | 1,3 | 20 | ±0,6 |
| KADAMM АТК-6-10-30-N(в)-N(р)-М | 0-6 | 10 | 1,3 | 30 | ±0,6 |
| KADAMM АТК-6-10-40-N(в)-N(р)-М | 0-6 | 10 | 1,3 | 40 | ±0,8 |
| KADAMM АТК-6-10-N(в)-N(р)-М | 0-6 | 10 | 1,3 | 1-9 | ±0,5 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
Выбор внутри серии KADAMM АТК-ВМ: средняя мощность, Вт — от 500 у KADAMM АТК-18-500-40-N(в)-N(р)-М до 10 у KADAMM АТК-6-10-N(в)-N(р)-М; КСВН — от 1,3 у KADAMM АТК-6-10-N(в)-N(р)-М до 1,6 у KADAMM АТК-18-100-50-N(в)-N(р)-М.
Серия KADAMM АТК-ВМ (до 18 ГГц; диапазоны IEEE L, S, C, X, Ku): защита входов приборов; измерительные стенды; согласование трактов; системы связи.
Комплект поставки модели серии KADAMM АТК-ВМ: аттенюатор, паспорт изделия.
Серия KADAMM АТК-ВМ перекрывает до 18 ГГц: KADAMM АТК-6-10-N(в)-N(р)-М — 0-6; KADAMM АТК-6-10-10-N(в)-N(р)-М — 0-6; KADAMM АТК-6-10-20-N(в)-N(р)-М — 0-6; KADAMM АТК-6-10-30-N(в)-N(р)-М — 0-6; KADAMM АТК-6-10-40-N(в)-N(р)-М — 0-6; KADAMM АТК-18-10-10-N(в)-N(р)-М — 0-18; KADAMM АТК-18-10-20-N(в)-N(р)-М — 0-18; KADAMM АТК-18-10-30-N(в)-N(р)-М — 0-18; ещё 54 в таблице исполнений.
У KADAMM АТК-ВМ: диапазон до 18 ГГц, 62 модели, соединители по таблице исполнений. У KADAMM АТК-200/600: диапазон до 18 ГГц, 32 модели, соединители N.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АТК-ВМ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АТК-ВМ могут уточняться без уведомления.
